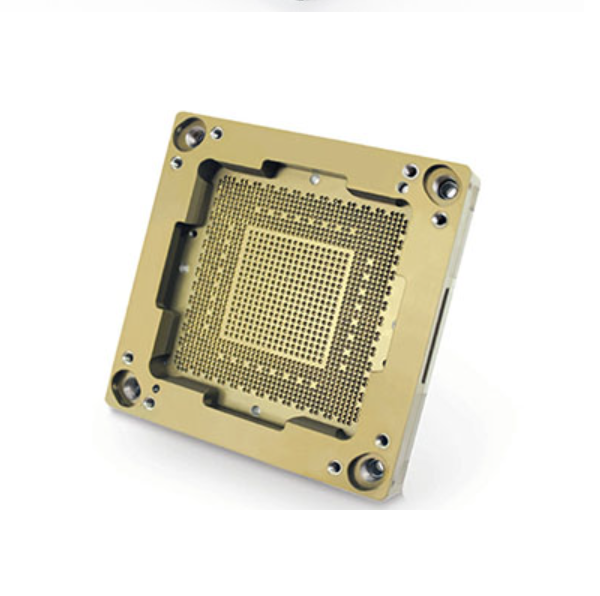

Zócalo de prueba de semiconductores mecanizado con precisión y alto rendimiento

Contacta
Dongguan Yiding Technologies Co., Ltd.
Ciudad:dongguan
País/Región:china
Persona de contacto:MissStacey
Contacta

Zócalo de prueba de semiconductores mecanizado con precisión y alto rendimiento

Preguntar último precio
Canal de vídeo
Lugar de origen :Guangdong, China
Cantidad mínima de pedido :5
Capacidad de suministro :1000PEICE/SEMANA
El tiempo de entrega :días 10-15business
Especificación material :Acero inoxidable 17-4ph (estándar), cobre berilio (alto ciclo), titanio (peso ligero); Níquel o recu
Tolerancias dimensionales :Características críticas: ± 0.005 mm (alineación del dispositivo); Cuerpo general - ± 0.02 mm
Planitud/coplanaridad :≤0.01 mm a través de la superficie del asiento (garantiza una presión de contacto uniforme).
Ancho y profundidad del canal de pin/plomo :Ancho - ± 0.003 mm; Profundidad - ± 0.005 mm (ajustable para la desviación del plomo).
Precisión de tono PIN/plomo :± 0.005 mm (IC de lanzamiento fino), ± 0.01 mm (estándar).
Contacta

Add to Cart

Buscar vídeos similares
Ver descripción del producto
Guía de Socket de Prueba de Semiconductores
Descripción General del Producto
La Guía de Socket de Prueba de Semiconductores está diseñada para ofrecer un rendimiento constante a lo largo de miles de inserciones de prueba. Al controlar el movimiento del eje vertical, previene la actuación fuera del eje que puede causar una fuerza de contacto desigual o un desgaste prematuro de la sonda. Los orificios guía mecanizados con precisión con entradas biseladas y perfiles de holgura optimizados garantizan una compresión suave de los pines pogo. El resultado es una resistencia de contacto repetible, una vida útil prolongada del socket y una fiabilidad superior en entornos ATE de alto rendimiento.
Superficie y Acabado
  • Canales de Contacto: Ra ≤ 0.2 µm (acabado espejo)
  • Superficies sin Contacto: Ra ≤ 0.8 µm
  • Sin Rebabas: Bordes micro-desbarbados, conforme a ISO 13715
Recubrimientos Protectores y Opciones de Revestimiento
  • Anodizado duro (Aluminio)
  • Níquel electroless (50-100 µin)
  • Flash de oro (0.1-0.3 µin) para una conductividad mejorada
Limpieza y Embalaje
  • Embalaje en sala limpia Clase 100
  • Residuo no volátil <5 µg/cm²
  • Opción libre de iones disponible
Certificaciones
ISO 9001:2015 | IPC-9592 (Alta Fiabilidad) | MIL-STD-883
Ventajas Técnicas
  • Construido con polímeros o compuestos rellenos de cerámica con coincidencia CTE para resistencia a la distorsión térmica
  • Mantiene la estabilidad dimensional a temperaturas >150 °C durante los procedimientos HTOL y burn-in
  • Previene la deformación, desalineación o desenganche de la sonda durante el ciclo térmico
  • Diseñado para >100,000 inserciones con compuestos de alta dureza y materiales resistentes a la abrasión
  • Los rellenos de PTFE o los recubrimientos de película seca reducen la fricción, el agarrotamiento y la generación de partículas
Con su ingeniería de precisión, la Guía de Socket de Prueba de Semiconductores garantiza la integridad dimensional, la durabilidad a largo plazo y resultados de prueba fiables, incluso en condiciones mecánicas y térmicas exigentes.

Ventajas del Producto

  • Fabricación de Alta Precisión: Las máquinas de corte por láser importadas de Alemania garantizan una tolerancia de ±0.1 mm.

  • Entrega Rápida: Pedidos estándar enviados en 3–7 días.

  • Personalización Flexible: Admite la creación de prototipos de una sola pieza, lotes pequeños y producción a gran escala.

  • Estricto Control de Calidad: Gestión de calidad certificada ISO9001, inspección completa antes del envío.

  • Servicios Integrales: Desde la optimización del diseño hasta los productos terminados, reduciendo la dependencia de múltiples proveedores.
