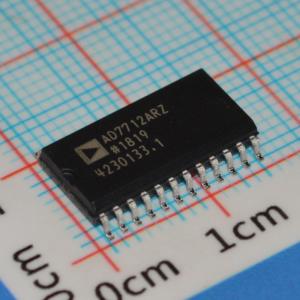

AD7712ARZ ADC de 24 bits Σ-Δ con PGA de bajo ruido integrado, funcionamiento a 5V/3V, alta precisión, filtrado flexible y baja potencia para detección de precisión

AD7712ARZ ADC de 24 bits Σ-Δ con PGA de bajo ruido en chip, funcionamiento a 5 V/3 V, alta precisión, filtrado flexible y baja potencia para detección de precisión

CARACTERÍSTICAS

ADC de equilibrio de carga

24 bits sin códigos faltantes

0,0015% de no linealidad

Canales de entrada analógica de alto y bajo nivel

Ganancia programable para ambas entradas

Ganancias de 1 a 128

Entrada diferencial para canal de bajo nivel

Filtro de paso bajo con cortes de filtro programables

Capacidad de leer/escribir coeficientes de calibración

Interfaz serie de microcontrolador bidireccional

Opción de referencia interna/externa

Funcionamiento con alimentación simple o doble

Baja potencia (25 mW típicos) con modo de apagado

(100 W típicos)

APLICACIONES

Control de procesos

Transmisores inteligentes

Instrumentos industriales portátiles

DESCRIPCIÓN

El AD7712 es un front-end analógico completo para aplicaciones de medición de baja frecuencia. El dispositivo tiene dos canales de entrada analógica y acepta señales de bajo nivel directamente de un transductor o señales de alto nivel (±4 VREF), y emite una palabra digital serie. Emplea una técnica de conversión sigma-delta para lograr hasta 24 bits de rendimiento sin códigos faltantes. La señal de entrada de bajo nivel se aplica a un front-end de ganancia programable patentado basado en un modulador analógico. La entrada analógica de alto nivel se atenúa antes de aplicarse al mismo modulador. La salida del modulador es procesada por un filtro digital en chip. La primera muesca de este filtro digital se puede programar a través del registro de control en chip, lo que permite el ajuste del corte del filtro y el tiempo de estabilización.

Normalmente, uno de los canales se utilizará como canal principal y el segundo canal se utilizará como entrada auxiliar para medir periódicamente un segundo voltaje. La pieza puede funcionar con una sola fuente de alimentación (conectando el pin VSS a AGND), siempre que las señales de entrada en la entrada analógica de bajo nivel sean más positivas que –30 mV. Al tomar el pin VSS negativo, la pieza puede convertir señales hasta –VREF en esta entrada de bajo nivel. Esta entrada de bajo nivel, así como la entrada de referencia, cuentan con capacidad de entrada diferencial.

El AD7712 es ideal para su uso en sistemas inteligentes basados en microcontroladores. La selección del canal de entrada, la configuración de la ganancia y la polaridad de la señal se pueden configurar en software utilizando el puerto serie bidireccional. El AD7712 también contiene opciones de autocalibración, calibración del sistema y calibración en segundo plano, y permite al usuario leer y escribir los registros de calibración en chip.

La construcción CMOS garantiza una baja disipación de potencia, y un modo de apagado programable por hardware reduce el consumo de energía en espera a solo 100 µW típicos. La pieza está disponible en un paquete de doble en línea de 24 conductores, 0,3 pulgadas de ancho, de plástico y hermético (DIP), así como un paquete de contorno pequeño (SOIC) de 24 conductores.

INFORMACIÓN

Dibujo
