Cables fotovoltaicos solares para sistemas fotovoltaicos PV1-F 0,6/1,0 kV CA (0,9/1,8 kV CC)
Aplicación:
Los cables solares PV1-F con arreglo a la 2 PfG 1169/08.2007, están destinados a ser utilizados en sistemas de alimentación fotovoltaica
a una tensión máxima de hasta 1,8 kV DC.
Son adecuados para aplicaciones en interiores y/o exteriores, en campos industriales y agrícolas, en/en equipos
Las instalaciones pueden ser fijas, libremente instaladas en el interior de las instalaciones, con aislamiento protector (clase de protección II), en zonas de riesgo de explosión.
Suspendidos o libres móviles, en bandejas de cables, conductos, en paredes y en ellas. Las características:
Válvulas de tensión
CC: 0,9 kV
AC: 0,6/1,0 kV
Válvula de tensión de funcionamiento máxima
Dirección continua 1,8 kV
AC 1,2 kV
Voltado de ensayo
AC: 6,5 kV / CC: 15 kV (5 minutos)
Radius mínimo de flexión
Instalaciones fijas con diámetros exteriores de aproximadamente 4 x
10 x diámetro del cable de flexión
Rango de temperatura
-40 °C a +90 °C
Temperatura máxima en el conductor +120 °C
Construcción
El conductor:
Clasificación 5 (K) de cobre enlatado flexible de acuerdo con la norma EN 60228
El aislamiento:
Compuesto LS0H-XL sin halógenos
La chaqueta:
Compuesto LS0H-XL sin halógenos

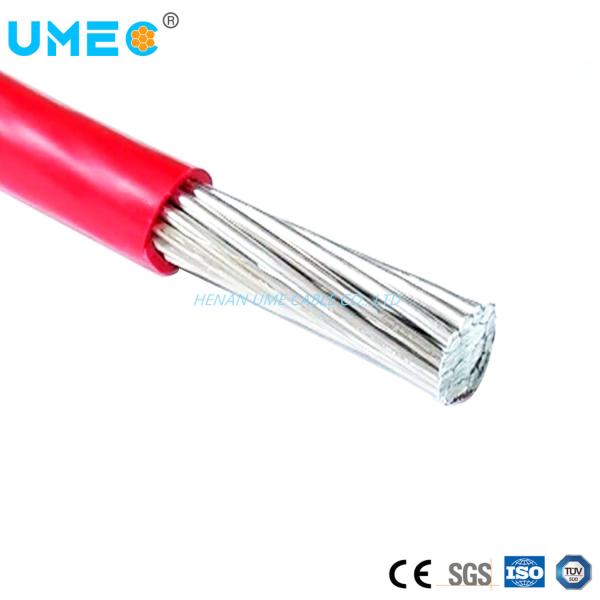

Foto del paquete y detalles del cable:
DATOS Técnicos | Parámetros del producto |
| Número de núcleos x Construcción | Construcción de conductores | Número de conductor/mm | Es un insulino. | Capacidad de ensamblaje actual (A) |
| (En mm2) | (N / mm) | Es gruesa. |
| 1 por 1.5 | 30 por 0.25 | 1.58 | 4.9 | 30 |
| 1 por 2.5 | Es 50/0.256 | 2.06 | 5.45 | 41 |
| Uno por cuatro.0 | 56 por 0.3 | 2.58 | 6.15 | 55 |
| 1x6 | 84 por 0.3 | 3.15 | 7.15 | 70 |
| 1x10 | 142/0. ¿Qué quieres decir?3 | 4 | 9.05 | 98 |
| 1x16 | 228/0. ¿Qué quieres decir?3 | 5.7 | 10.2 | 132 |
| 1x25 | 361/0 por ciento.3 | 6.8 | 12 | 176 |
| 1x35 | 494/0. ¿Qué quieres decir?3 | 8.8 | 13.8 | 218 |
| 1x50 | 418 y 0.39 | 10 | 16 | 280 |
| 1x70 | 589/0. ¿Qué quieres decir?39 | 11.8 | 18.4 | 350 |
| 1x95 | 798/0. ¿Qué quieres decir?39 | 13.8 | 21.3 | 410 |
Los datos anteriores son solo muestras para su referencia y bienvenidos a contactarnos con más detalles.
