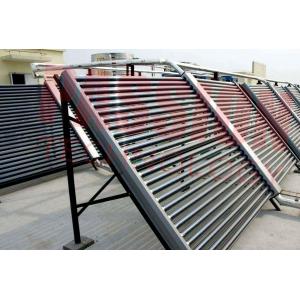

Calentador de agua caliente de sala de circulación de circuito abierto de colector solar evacuado de 100 tubos
Estructura del producto
1. tubo de vacío.
2. Anillo protector.
3. Aislamiento térmico de espuma de poliuretano.
4 conchas.
5 el perno de retención.
6 tanques interiores.
Anillo de estanqueidad de 7 tubos.
Características del producto
1. El tanque de acero inoxidable SUS304 de grado alimenticio, resistencia a la corrosión, la vida útil es larga.
2. El funcionamiento sin presión y se puede utilizar para el sistema de circulación natural, la superficie de absorción del colector es grande, la instalación es simple.
3. Toda la preservación del calor de espuma de poliuretano, proceso de formación de espuma a alta presión, pequeño coeficiente de conductividad térmica, pérdida de calor.
4. Diseñado para el diseño de edificios comerciales, adecuado para escuelas, dormitorios, hoteles, centros de baños y otras aplicaciones de construcción pública.
| MODELO | PT-NC-50 | PT-NC-60 |
| CANTIDAD DE TUBOS (PCS) | 50 | 60 |
| ESPACIO DE TUBOS (mm) | 75 | 75 |
| DIÁMETRO DE TUBO / LONGITUD (mm) | φ58 / 1800 | φ58 / 1800 |
| Material de tubo | ALTO VIDRIO BOROSILICADO 3.3 | ALTO VIDRIO BOROSILICADO 3.3 |
| TUBO INTERIOR / ESPESOR DE PARED EXTERIOR (mm) | 1.6 / 1.8 | 1.6 / 1.8 |
| MATERIAL COLECTOR / ESPESOR DE PARED (mm) | SUS304 / 0.50 | SUS304 / 0.50 |
| ESPECIFICACION DE PUERTO CONJUNTO | 1 ″ | 1 ″ |
| MATERIAL DE AISLAMIENTO TÉRMICO / ESPESOR (mm) | ESPUMA DE POLIURETANO / 40 | ESPUMA DE POLIURETANO / 40 |
| PRESION CLASIFICADA DEL COLECTOR (MPa) | 0.003 | 0.003 |
| Temperatura de funcionamiento del colector Celsius | <100 | <100 |
| VOLUMEN DE COLECTOR (L) | 145 | 175 |
| ZONA ABSORBORA COLECTOR (m2) | 4.8 | 5.8 |
| ÁREA TOTAL DEL COLECTOR (m2) | 7.72 | 8.24 |
| FLUJO RECOMENDADO (L / min) | 5.76 | 6.96 |
| EFICIENCIA DE INTERCEPTO η0 | 0.62 | 0.62 |
| COEFICIENTE DE PÉRDIDA DE CALOR a | 3.0 | 3.0 |
| PESO NETO DEL COLECTOR (kg) | 12.5 | 129.5 |
| TAMAÑO DE INSTALACIÓN HORIZONTAL | ||
| ÁNGULO | 15 ° | 15 ° |
| a (mm) | 2060 | 2435 |
| b (mm) | 1974 | 2349 |
| c (mm) | 1860 | 2335 |
| d (mm) | 2023 | 2360 |
| e (mm) | 2200 | 2550 |
| f (mm) | 770 | 860 |
| G (mm) | 3715 | 3715 |
| H (mm) | 3560 | 3560 |
| H / 2 (mm) | 1780 | 1780 |
Empaquetado y entrega
Detalles del empaque:
Cartón de exportación para contenedor lleno.
Detalle de la entrega:
7 días después de recibir el depósito.
Plazo de pago:
1. T / T 30% de depósito por adelantado y el saldo debe pagarse después de recibir la copia de B / L.
2. L / C a primera vista (si su cantidad alcanza el contenedor HQ de 5 * 40 ')
3. Orden de la muestra o LCL: aceptamos Western Union y One Touch Business.
Garantía:
6 años de responsabilidad internacional por colector solar de tubo en U y 15 años por tubos de vacío debido a problemas de calidad originales.
Mantenimiento:
El mantenimiento del sistema es muy fácil e incluye las siguientes tareas:
1. limpieza
La lluvia regular debe mantener limpios los tubos evacuados, pero si están particularmente sucios, se pueden lavar con un paño suave y agua tibia con jabón o una solución de limpieza para vidrios. Si los tubos no son accesibles y de manera segura, el rocío de agua a alta presión también es efectivo.
2. Hojas
Durante el otoño, las hojas pueden acumularse entre o debajo de los tubos. Por favor, retire estas hojas regularmente para asegurar un rendimiento óptimo.
3. Tubo roto
Si se rompe un tubo, debe reemplazarse lo antes posible para mantener el sistema en funcionamiento. Cualquier vidrio roto debe eliminarse para evitar lesiones.
Catálogo en PDF del colector solar sin presión.
