1, Aplica galgas extensométricas de resistencia, que son componentes sensibles con alta precisión, estables y confiables.
2, Baja capacidad de par, fácil de instalar y usar.

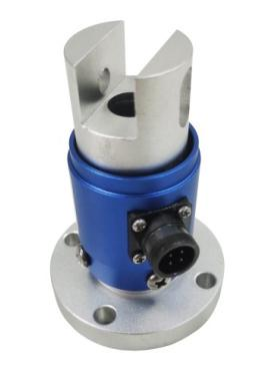

3, Un extremo con junta de llave y otro extremo con junta bridada.
4, Adecuado para la medición de par estático.

Aplicación:

Los transductores de par estático con protección mecánica son vitales en numerosos entornos industriales y de investigación donde la medición precisa del par no rotacional es crítica:

Automotriz:Calibración de llaves dinamométricas y monitoreo del apriete de pernos críticos para garantizar un montaje seguro y preciso.
Aeroespacial:Ensamblaje de componentes de aeronaves donde la aplicación precisa del par evita fallas estructurales.
Control de calidad:Prueba de motores, cajas de cambios y sujetadores durante el proceso de producción para garantizar que los productos cumplan con las especificaciones de calidad.
Investigación y desarrollo:Medición del par de arranque y funcionamiento de los componentes durante las fases de diseño y prueba.
Calibración de herramientas:Verificación de la salida de herramientas de par manuales, neumáticas y eléctricas contra un estándar conocido.

Dimensión:mm

Especificación:

Parámetro	Especificación
Capacidad	0.5,1,2,5,10,20,30,50,100Nm
Salida nominal	1.3±10%mV/V
Balance cero	±1%F.S
No linealidad	±0.1 - 0.3%F.S
Histéresis	±0.05%F.S
Repetibilidad	±0.05%F.S
Fluencia	0.03%F.S/30min
Efecto de temperatura en la salida	0.03%F.S/10℃
Efecto de temperatura en cero	0.03%F.S/10℃
Impedancia de entrada	350/750±10Ω
Impedancia de salida	350/700±5Ω
Frecuencia de respuesta	100μS
Aislamiento	≥5000MΩ/100V
Excitación recomendada	10V(DC)
Rango de temperatura compensada	-10 - 60℃
Rango de temperatura de funcionamiento	-20 - 65℃
Sobrecarga segura	150%F.S
Sobrecarga máxima	200%F.S
Tamaño del cable	Ø5.2×3m
Código de color del cable	Entrada: Rojo(+), Negro(-)
	Salida: Verde(+), Blanco(-)
Material	Al/ Acero inoxidable/ Acero aleado
