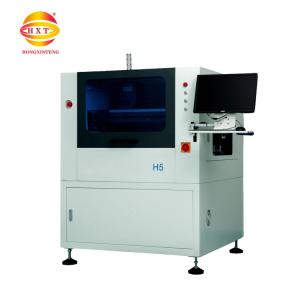

Máquina de impresión de pasta de soldadura, también conocida como máquina de impresión SMT, es responsable de imprimir pasta de soldadura en la almohadilla correspondiente de la placa de circuito,para facilitar la colocación de los componentes en el montaje trasero.
Es un equipo de producción esencial en la producción de procesos SMT.
Antes de soldar componentes electrónicos en placas de circuito impreso (PCB) en productos electrónicos, se utiliza una impresora de pasta de soldadura para aplicar una capa de pasta de soldadura a las juntas de soldadura en las PCB,con el fin de obtener un mejor efecto de soldadura y mejorar la eficiencia de soldadura.
|
Nombre |
Parámetros técnicos |
|
Tamaño mínimo del marco |
470 × 370 mm |
|
Tamaño máximo del marco |
Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo. |
|
Los PCBMás pequeño/Pcb tamaño |
50 × 50 mm |
|
Tamaño del PCB |
Para las máquinas de la categoría M1 |
|
espesor del PCB |
0.4 ~ 6 mm |
|
El estorón de PCB D |
Máximo, diagonal del PCB 1% |
|
Sistema de apoyo |
Aplanamiento automático de la parte superior, abrazadera de borde flexible |
|
Intervalos de ajuste de la tabla |
X: ± 5 mm; Y: ± 5 mm; θ: ± 2 ° |
|
Velocidad del transportador |
Máximo 1000 mm/S Programable |
|
Altura del transportador |
860 ~ 940 mm |
|
Dirección del transportador |
Izquierda-derecha, derecha-izquierda, izquierda-izquierda, derecha-derecha |
|
El equipo de limpieza |
0.5 ~ 0,7 kgf/cm2 |
|
Velocidad de impresión |
10 ~ 200 mm/seg |
|
Esqueeegee Un ángulo |
60 ° (estándar), soporte personalizado |
|
Tipo de excavadora |
Las demás máquinas para la extracción de acero |
|
Modo de alineación |
Utilice la cámara para detectar la posición de la marca de PCB y corregir visualmente |
|
El software del sistema controla el banco de trabajo universal para corregir la dirección del ángulo X-Y para realizar la alineación entre la pantalla y el sustrato |
|
|
Forma de la marca fiduciaria |
cualquier forma |
|
Tamaño de la marca fiduciaria |
Se puede hacer en varias formas de agujeros con un diámetro o longitud de lado de 0.5 mm~2.5 mm, y la desviación admisible es del 10% |
|
Requisitos de marca fiduciaria |
La superficie del revestimiento de puntos de marcado debe ser plana y lisa. |
|
Repetir la precisión de posicionamiento |
± 0,01 mm |
|
Precisión de la impresión |
± 0,05 mm |
|
Tiempo del ciclo |
¿Qué es esto?12s (excluida la impresión) |
|
Potencia de entrada |
AC 220V ± 10%, 50/60HZ, 2KW de fase única |
|
Las dimensiones de la máquina D |
Se aplicarán las siguientes medidas: |
|
Peso |
alrededor de 600 kg |
