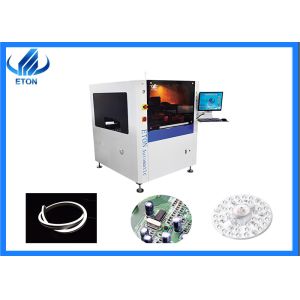

Máquina impresora automática Eton LED SMT Línea de producción Máquina
Funciones del producto:
ET-F400, un robot de impresión de alta precisión diseñado para serigrafía de alta precisión o impresión de plantillas en la industria SMT.
Características del producto:
i.Admite espectros de tamaños de PCB de 50 mm x 50 mm a 400 mm x 340 mm y grosor de PCB de 0,4 mm a 6 mm.
ii.Alta precisión de impresión
1. Alta precisión de posicionamiento, precisión de posicionamiento repetido ±0,01 mm;precisión de impresión ±0,025 mm.
2. Admite impresión de pegamento
iii.El control automático mejora la eficiencia de la producción, el control de calidad y el ahorro de costes:
1. Posicionamiento automático de plantillas
2. Calibración automática de PCB
3. Presión de la escobilla de goma programable
4. Impresión automática
5. Limpieza automática de plantillas (tipo seco, tipo húmedo y tipo vacío)
Parámetros técnicos
|
|
Modelo | ET-F400 |
| Artículo | ||
| Marcos de pantalla | Tamaño mínimo | 370X370mm |
| Tamaño máximo | 737X737mm | |
| Espesor | 25~40mm | |
| Tamaño mínimo de PCB | 50X50mm | |
| Tamaño máximo de PCB | 400X340mm | |
| Espesor de placa de circuito impreso | 0,4 ~ 6 mm | |
| Alabeo de PCB | ＜1% | |
| Altura de transporte | 900±40mm | |
| Dirección de transporte | Izquierda-Derecha;Derecha-Izquierda;Izquierda-Izquierda;Derecha-Derecha | |
| Velocidad de transporte | Máx. 1500 mm/s programable | |
| Ubicación del tablero PAGS |
Sistema de apoyo | Pasador magnético/Mesa arriba-abajo ajustada/bloque de soporte manualmente |
| Sistema de sujeción | sujeción lateral, boquilla de vacío | |
| cabezal de impresión | Dos cabezales de impresión motorizados independientes | |
| Velocidad de la escobilla de goma | 6~200 mm/s | |
| Presión de la escobilla de goma | 0~15Kg | |
| Ángulo de la escobilla de goma | 60°/55°/45° | |
| Tipo de escobilla de goma | Acero inoxidable (estándar), plástico | |
| Velocidad de separación de la plantilla | 0.1~20mm/seg Programable | |
| Sistema de limpieza | Seco, Húmedo, Vacío (Programable) | |
| Rangos de ajuste de la mesa | X:±10mm;Y:±10mm;θ:±2° | |
| Máquina | ||
| Precisión de posición de repetición | ±0,01 mm | |
| Precisión de impresión | ±0,025 mm | |
| Tiempo del ciclo | <7s (Excluyendo Impresión y Limpieza) | |
| Cambio de producto | <5 minutos | |
| Aire requerido | 4,5~6 kg/cm22 | |
| Entrada de alimentación | CA:220±10%,50/60HZ 1Φ 3KW | |
| Método de control | control de computadora | |
| Dimensiones de la máquina | 1220 (largo) x 1355 (ancho) x 1500 (alto) mm | |
| Peso de la máquina | Aprox: 1000Kg | |
