El nuevo enlace de datos digitales inalámbricos de la serie DDL es un producto de transmisión de video y datos a larga distancia de bajo costo con tamaño pequeño, peso ligero, 2X2 MIMO, funciones completas y amplias bandas de frecuencia.Serie DDL basada en plataforma de radio definida por software SDR con MIMO 2X2Adopta el algoritmo de formación de haces, combinación de proporción máxima (MRC), probabilidad máxima (ML), verificación de paridad de baja densidad (LDPC),Selección inteligente de frecuencia y tecnología autónoma de salto de frecuencia para lograr un alto rendimiento de radiofrecuencia y un fuerte antiinterferencia.
La radio de enlace de datos de la serie DDL proporciona una transmisión inalámbrica integrada de video y datos y voz bidireccional de red multicanal de larga distancia y baja latencia.La tecnología de forma de onda de capa física modulada por código líder en el mundo y el diseño flexible anti-interferencia y de cifrado seguro para el campo no tripulado se aplican a enlaces de datos remotos confiables para UAV, helicópteros, robots, buques no tripulados, vehículos no tripulados y vehículos especiales.
El sistema de aplicación está compuesto principalmente por la radio aérea con la cámara aérea y la radio de tierra con el ordenador de tierra, así como los accesorios necesarios (incluida la fuente de alimentación,sistema de alimentación de la antena, líneas de conexión y conectores, etc.).
El sistema puede transmitir simultáneamente tres vídeos HD IP/HDMI/SDI/CVBS y múltiples datos transparentes bidireccionales (como control de vuelo/pod, Beidou/GPS, voz, etc.).El cifrado AES garantiza la seguridad de la transmisión.
Por radio, la potencia de transmisión de la estación puede alcanzar hasta 40W, proporcionando un enlace de comunicación estable y confiable.
Características:
1. 400M/600M/800M/900M/1.4G/2.3G/2.4G/5.8GHz, la potencia de transmisión se puede cambiar, soporta la transmisión móvil de alta velocidad NLOS, distancia de transmisión abierta de más de 50 km.
2. Flujo de datos de 70 Mbps, técnica de asignación de bits dinámicos adaptativos. Soporta video HD de 4K unidireccional, multi-direccional 1080P o 720P.
3. 3 puertos serie y 2 interfaz de video funcionando al mismo tiempo, el controlador de vuelo, voz, GPS y otros datos pueden transmitirse con video.
4Apoya la técnica PtoP, PtoMP, MPtoMP, sin centro de ningún maestro / esclavo. Apoya VLAN.
5Interfaz de diagnóstico local, telnet, gestión de red actualización de firmware inalámbrico local y remoto a través de FTP.
6Bajo consumo de energía, pequeño volumen, estructura ligera, carrocería para UAV.
Aplicación Lcon
Especificaciones
| En general | ||
| Plataforma de DEG, forma de onda | 9363 o 9361+7Z020, red móvil MANET | |
| Tecnología MIMO | Codificación espacio-tiempo, Diversidad de recepción, formación de haz TX/RX | |
| Seamos sensibles | -103 dBm@5MHz BW | |
| Ancho de banda del canal | 1.25/2.5/5/10/20MHz banda ancha, 250k/500k/1MHz ajuste de banda estrecha | |
| Tasa de datos | 1-70Mbps ((20MHz BW) banda ancha, banda estrecha de 50-1000kbp Adaptativo, QoS | |
| Modo de modulación | El sistema de control de velocidad de los motores de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga. | |
| Potencia de salida de RF (apoyo TPC, control de potencia de transmisión) |
0.25 vatios x2 0.5(1) Watts x2 1W x 2 2 vatios x2 4 ((5) Watts x2 10 ((20) vatios x2 |
|
| Solo salto Distancia de comunicación |
Aire a G. 3-15KM, 0.25Wats x2; 10-30KM, 0.5Wats x2; 20~50KM, 1Wats x2; 50~100KM, 2Wats x2; 100~150KM, 4Wats x2; 100~200KM, 5Wats x2; 150~300KM, 10Wats x2; 250~500KM, 20Wats x2 | |
| Modo de comunicación | Comunicaciones descentralizadas punto a punto, punto a muchos y muchos a muchos con conexión cruzada, que admiten redes MESH a pequeña escala (dentro de 8 nodos) con enrutamiento dinámico y relé multi-hop | |
| Retraso de salto único | La media de 10 mS ((20MHz BW) | |
| Encriptación | DES, AES128/256, SNOW3G/ZUC opcional, cifrado con tarjeta de chip/TF personalizado o máquina de cifrado externa | |
| Modo anti-interferencia | Selección manual del canal de escaneo del espectro, selección inteligente de frecuencia mejorada de banda completa (conocimiento del espectro) /salto de frecuencia adaptativo de banda completa / modo de itinerancia opcional | |
| Gestión local y remota | frecuencia de operación, ancho de banda del canal, ID de red, potencia de transmisión y otros parámetros, escaneo del espectro, visualización en tiempo real y registros estadísticos de la topología de la red,relación señal-ruido de la intensidad del campo de enlace, cargar y descargar tráfico, distancia entre nodos, mapa electrónico GPS/Beidou, monitoreo de temperatura/voltura/interferencia, actualización de software. | |
| Las demás | El tiempo de arranque es inferior a 28 segundos, y el tiempo de acceso/actualización/cambio de red es inferior a 1 segundo. El tamaño de la red es inferior a 8 nodos. Seguimiento automático de portadores, adaptación al cambio de frecuencia Doppler de ±6 kHz, soporte de comunicaciones móviles a velocidades superiores a 7200 kilómetros por hora (Mach 6,2000 metros por segundo). |
|
| Las bandas(300M-6GHz personalizable, misma frecuencia o frecuencia diferente de 2T2R en banda única, o 1T2R en banda dual seleccionable/cambio inteligente) | ||
| BAND (en inglés) | Rango de frecuencia | |
| VHF/UHF | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz | |
| Banda L | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz | |
| Banda S | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz | |
| Banda C | 4.4-5.0/5.25-5. ¿Qué quieres decir?85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz | |
| (Nota: la potencia de RF, las dimensiones, el peso es diferente) | ||
| El MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz y también | |
| Medio ambiente | ||
| Temperatura de funcionamiento | -40 °C ~ + 80 °C | |
| Nivel de protección | IP66, IP67/IP68 personalizado | |
| Mecánica | ||

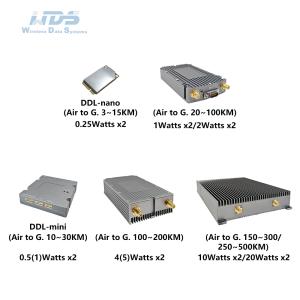

| Tamaño/peso | 5.1x3.0x0.7cm/14g, 0.25Wats x2 Radio en el aire, DDL-nano 6.2x4.8x1.1cm/46g, 0.5 ((1) Watts x2 Radio aérea, DDL-mini 6.0x5.8x1.3cm/60g, 0.5 ((1) Watts x2 Radio aérea, DDL-mini 11.7x6.2x2.0cm/160g, 1 ((2) Watts x2 Aire radio-hierro gris 13.8x6.2x2.7cm/225g, 4 ((5) Watts x2 Radio en el aire de hierro gris 12.8x13.4x3.8cm/598g, 10 watts x2/20 watts x2 Radio-hierro en el aire gris 14.2x14.0x5.0cm/962g, 10Wats x2/20Wats x2 Radio-Negro en el aire |
|
| Instalación/Color | 4 agujeros de montaje / Negro, gris de hierro, verde del ejército opcional | |
| El poder | ||
| Válvula de alimentación | 3.5-5VDC, 0,25Watt x2, DDL-nano 9-32VDC, 0.5Watt x2, DDL-mini 9-39VDC, 1W x2 12-36VDC, 2 vatios x2/4 ((5) vatios x2 18-32VDC, 10 vatios x2/20 vatios x2 |
|
| Consumo de energía | Función 1-2A/En modo de espera 0,5-1A@3,5-5V, 0,25W x2, DDL-nano Función 0.3-0.5A/En modo de espera 0.2-0.3A@12V, 0.5Watt×2, DDL-mini La operación 1-2A/en modo de espera 0,5-0,7A@12V, 1W × 2W × 2W El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable. La operación 3-6A/en modo de espera 0,7-0,9A@16.8V, 10 vatios × 2 Funcionamiento 6-10A/En modo de espera 0,7-0,9A@20V, 20W × 2 |
|
| Selección de potencia | Suministro de energía por cable principal | |
| Interfaz | ||
| Interfaz básica | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4Kbps, Entrada de corriente continua | |
| Empuje para hablar. Interfaz auxiliar |
El uso de las tecnologías de la información no está prohibido en el presente Reglamento. | |
| Extensión de red opcional | Enrutamiento de red pública/4G LTE, integración WB-NB, fibra, satélite | |
| Extensión de vídeo opcional | HDMI/SDI/CVBS de baja demora, 4K/2K/1080P/720P/D1 | |
| Indicador de estado del enlace | Rojo constante - La red no está conectada Parpadeo en rojo - Inicio/no conectado a la red Verde constante - La red está conectada Parpadeo verde - PTT de voz está abajo |
|
| Indicador de enlace RSSI | Verde constante - La calidad del enlace es excelente - La calidad del enlace es buena. Amarillo constante - La calidad del enlace es media Violeta constante - La calidad del enlace es ligeramente peor Rojo constante - La calidad del enlace es pobre o el enlace está caído |
|
| Interfaz de gestión Interfaz de control |
Gestión de red basada en la Web/GUI, API para interfaz de desarrollo secundario/SNMP | |
Antenna de palo, Antenna montada en vehículo, Antenna de alta ganancia general, Antenna de alta ganancia direccional, Antenna de comunicación direccional de larga distancia plataforma de seguimiento automático
