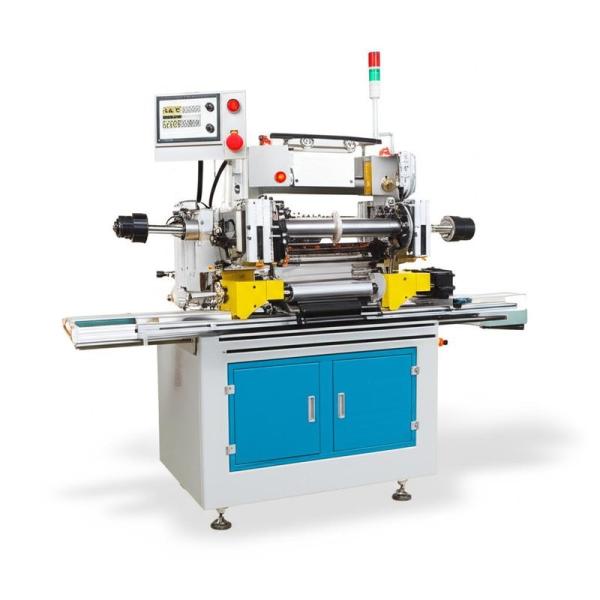

Ver descripción del producto
Campos de aplicación
Esta máquina está diseñada para procesar diversos materiales en rollo, incluyendo:
- PET, PC, PVC, materiales IMI/IMD
- Circuitos y películas flexibles
- Paneles y teclados de teléfonos móviles
- Sustratos de aluminio y placas de identificación
- Interruptores de membrana y teclados
- Etiquetas médicas y tiras de prueba de glucosa
- Superposiciones gráficas y etiquetas autoadhesivas
- Paneles de vehículos y etiquetas de transferencia de calor
Muestras de perforación
Características del producto
- Ventaja de eficiencia: Ofrece de 3 a 4 veces la producción de las máquinas de un solo cabezal, aumentando significativamente la capacidad de producción.
- Ventaja laboral: El funcionamiento totalmente automatizado permite a un operador gestionar múltiples máquinas, reduciendo los requisitos de mano de obra.
- Ventaja de función: Integra alimentación automática, posicionamiento, perforación, eliminación de estática, corte y recogida en un solo sistema.
- Ventaja de integración: Se conecta perfectamente con máquinas de serigrafía automática para soluciones completas de línea de producción.
- Ventaja de lugar de trabajo: Transforma el trabajo técnico complejo en operaciones simples, mejorando las condiciones de trabajo y el potencial de contratación.
Parámetros técnicos
| Modelo |
SLTQ-350/500(90-500) |
| Diámetro del agujero |
Φ1 mm-Φ5mm |
| Ancho máximo del material |
350mm |
| Fuerza máxima de perforación |
4000kN |
| Múltiples fuentes de luz |
blanco y colores |
| Presión de aire |
0.6-0.8MPa |
| Precisión de perforación |
±0.02mm |
| Velocidad de perforación |
0.5s/2 agujeros (probado en base a una distancia entre agujeros de 100mm) |
| Potencia |
1.5kW |
| Voltaje |
AC200V~240V |
| Dimensión |
L2100mm x W1300mm x H1100mm |
| Peso |
600kg |
Marcas utilizables
Componentes principales
- Componentes de transmisión: Motor, husillo, riel guía, corredera, acoplamiento, rodamiento, interruptor fotoeléctrico de límite, placa de conexión metálica
- Componentes neumáticos: Válvula solenoide, cilindro, filtro de aceite-agua, troquel de perforación, relé de control
- Componentes de visión: Tarjeta de captura de vídeo, cámara, lente, fuente de luz infrarroja, pantalla táctil
- Componentes de control: PC industrial, tarjeta de control de movimiento, software de perforación automática SLT, sistema de posicionamiento automático de cámara
- Componentes eléctricos: Fuente de alimentación AC-DC, interruptor de aire de protección contra cortocircuitos, controlador, válvula solenoide
