Campos de aplicación
Se utiliza ampliamente para PET, PC, PVC, IMI/IMD, circuitos flexibles, películas, fotoplacas, poliéster, paneles de teléfonos móviles, teclados de teléfonos móviles, sustratos de aluminio, láminas delgadas de aluminio, placas de identificación, policarbonato, interruptores de membrana, calcomanías, paneles de vehículos, teclados, diales, demostraciones, etiquetas de transferencia de calor, panel frontal, circuitos impresos flexibles, etiquetas médicas, superposiciones gráficas, tiras de prueba de glucosa, etiquetas autoadhesivas, teclado de membrana y otros materiales delgados.
Muestras de perforación
Características del producto
- Funcionalidad totalmente automática – Elimina la alineación manual con el posicionamiento guiado por CCD.
- Ciclo de perforación rápido – Logra 0,5 segundos por agujero, 2–3× más rápido que los métodos semiautomáticos.
- Precisión constante – Mantiene los niveles de error por debajo de ±0,015 mm.
- Interfaz sencilla – Configure los modos de trabajo directamente en la pantalla táctil.
- Visualización clara – Observe las operaciones en una pantalla de 19 pulgadas para mayor confianza en los resultados.
- Sujeción de precisión – La película se presiona plana para una perforación altamente estable.
- Reconocimiento especial de fuente de luz – Maneja casos de detección difíciles en diversos sustratos.
- Maneja casos especiales – Adecuado para círculos rotos, semiimpresiones o superficies reflectantes.
- Imágenes binarias – Garantiza un reconocimiento fiable a través de un procesamiento avanzado.
- Plataforma actualizable – Usabilidad a largo plazo con soporte de software continuo.
Parámetros técnicos
| Modelo |
SLTJ-5080
|
|
Diámetro del agujero
|
Φ1 mm-Φ5mm
|
|
Tamaño máximo del material
|
500*800mm |
|
Fuerza máxima de perforación
|
7kN
|
|
Múltiples fuentes de luz
|
blanco y colores
|
|
Grosor del material
|
0.1-1.2mm (dependiendo del material)
|
|
Precisión de perforación
|
±0.02mm
|
|
Velocidad de perforación
|
0.35s/agujero (excluyendo el tiempo de carga y descarga)
|
|
Potencia
|
1.5kW
|
|
Voltaje
|
AC200V~240V
|
|
Altura de almacenamiento
|
200 mm
|
|
Dimensión
|
L1620mm x W1420mm x H1300mm
|
|
Peso
|
450kg
|
Marcas utilizables
Componentes principales
- Componentes de transmisión: motor, husillo de bolas, riel de guía, deslizador, acoplamiento, cojinete, interruptor fotoeléctrico de límite, placa de conexión metálica.

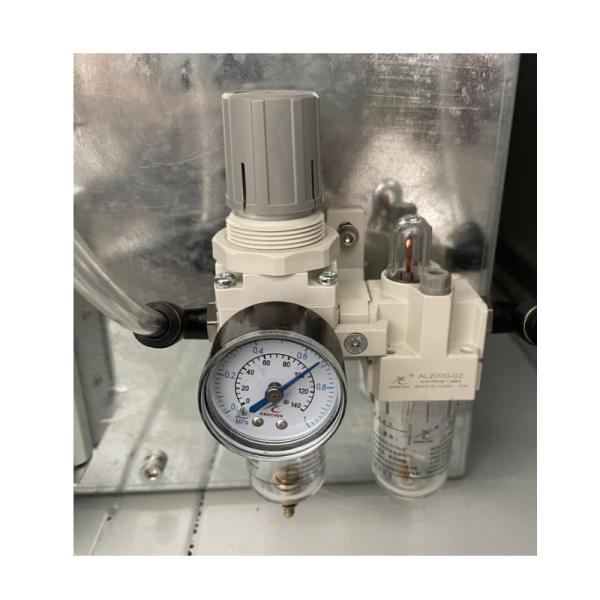

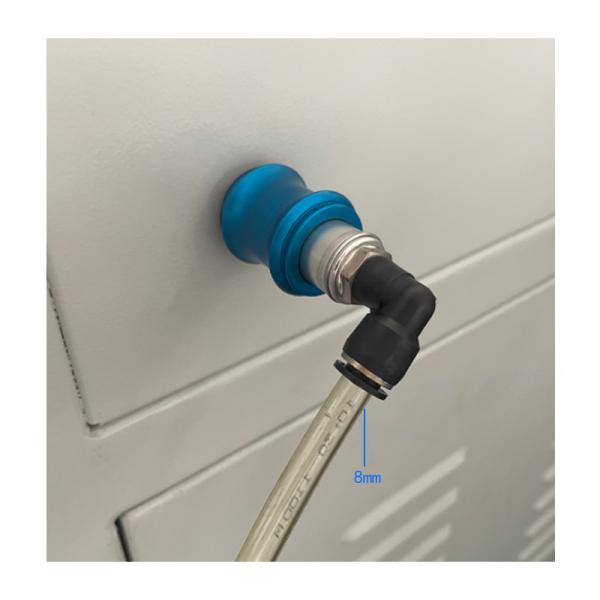

- Componentes neumáticos: electroválvula, cilindro, filtro de aceite y agua, troquel de perforación, relé de control.
- Componentes de visión: tarjeta de captura de video, cámara, lente, fuente de luz infrarroja, pantalla táctil.
- Componentes de control: PC industrial, tarjeta de control de movimiento, software de perforación automática SLT, sistema de cálculo de posicionamiento automático de la cámara, sistema de control de encendido/apagado del relé.
- Componentes eléctricos: fuente de alimentación AC–DC, interruptor de aire de protección contra cortocircuitos, controlador, electroválvula.
-
