Aplicación

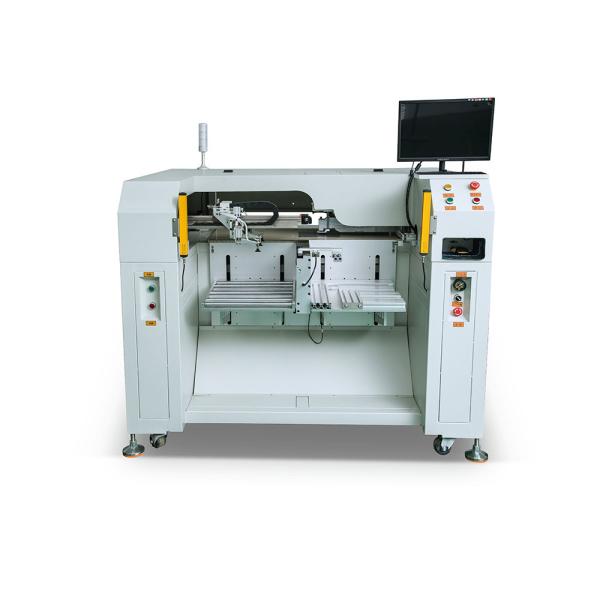

Se utiliza ampliamente para PET, PC, PVC, IMI/IMD, circuitos flexibles, películas, fotoplacas, poliéster, paneles de teléfonos móviles, teclados de teléfonos móviles, sustratos de aluminio, láminas delgadas de aluminio, placas de identificación, policarbonato, interruptores de membrana, calcomanías, paneles de vehículos, teclados, diales, demos, etiquetas de transferencia de calor, panel frontal, circuitos impresos flexibles, etiquetas médicas, superposiciones gráficas, tiras de prueba de glucosa, etiquetas autoadhesivas, teclado de membrana y otros materiales delgados.
Muestras de Punzonado
Características del Producto
- Reconocimiento Visual CCD – Alinea automáticamente los objetivos y ejecuta el punzonado con una precisión milimétrica.
- Rendimiento de Precisión – Error controlado dentro de ±0.015 mm.
- Velocidad Mejorada – Realiza agujeros en solo 0.5 segundos, acelerando en gran medida la producción.
- HMI con Pantalla Táctil – La operación intuitiva reduce el tiempo de capacitación y configuración.
- Iluminación Inteligente – Detecta fácilmente círculos incompletos o borrosos en varios sustratos.
- Observación de Punzonado en Tiempo Real – Monitorea en pantalla o directamente en el sitio de punzonado.
- Protección del Material – El pie de presión sujeta las hojas planas para un punzonado sin distorsiones.
- Adaptabilidad – Procesa materiales reflectantes o espejados desafiantes.
- Imágenes Avanzadas – El procesamiento binario asegura la precisión en el reconocimiento complejo.
- Sistema a Prueba de Futuro – Admite actualizaciones y mejoras de software para un rendimiento duradero.
Parámetros Técnicos
| Modelo |
SLTJ-5040 |
|
Diámetro del agujero
|
Φ1 mm-Φ5mm (personalizable)
|
|
Tamaño máximo del material
|
500*400mm |
|
Fuerza máxima de punzonado
|
7kN
|
|
Múltiples fuentes de luz
|
blanco y colores
|
|
Precisión de punzonado
|
±0.015mm
|
|
Grosor del material
|
0.1-1.2mm (dependiendo del material)
|
|
Velocidad de punzonado
|
0.35s/agujero (excluyendo el tiempo de carga y descarga)
|
|
Potencia
|
1.5KW
|
|
Voltaje
|
AC200V~240V
|
|
Dimensión
|
L1620mm x W1420mm x H1300mm
|
|
Peso
|
550kg
|
|
Altura de almacenamiento
|
200 mm
|
Marcas Trabajables
Componentes Principales
- Componentes de transmisión: motor, husillo de bolas, riel guía, deslizador, acoplamiento, rodamiento, interruptor fotoeléctrico de límite, placa de conexión metálica.
- Componentes neumáticos: electroválvula, cilindro, filtro de aceite y agua, troquel de punzonado, relé de control.
- Componentes de visión: tarjeta de captura de video, cámara, lente, fuente de luz infrarroja, pantalla táctil.
- Componentes de control: PC industrial, tarjeta de control de movimiento, software de punzonado automático SLT, sistema de cálculo de posicionamiento automático de la cámara, sistema de control de encendido/apagado del relé.
- Componentes eléctricos: fuente de alimentación AC–DC, interruptor de aire de protección contra cortocircuitos, controlador, electroválvula.
