Aplicación
Es ampliamente utilizado para PET, PC, PVC, IMI/IMD, circuitos flexibles, películas, fotoplacas, poliéster, paneles de teléfonos móviles, teclados de teléfonos móviles, sustratos de aluminio, láminas de aluminio delgadas, placas de nombre,de policarbonato, interruptores de membrana, calcomanías, panel del vehículo, teclados, esferas, demostraciones, etiqueta de transferencia de calor, panel frontal, circuitos impresos flexibles, etiquetas médicas, superposiciones gráficas, etiqueta autoadhesiva, teclado de membrana,y otras materias finas.
Muestras de perforación
Características del producto
- Posicionamiento totalmente automático del CCD
- Rendimiento de alta velocidad
- Reconocimiento de objetivos precisos Identifica automáticamente los gráficos circulares y los posiciona para perforar con precisión.
- Estabilidad del material Press foot mantiene las películas y las láminas planas, asegurando la consistencia en cada golpe.
- Sistema de iluminación inteligente ️ Fuentes de luz especiales que permiten reconocer materiales reflectantes o semiprintidos.
- Interfaz fácil de usar ️ El control de la pantalla táctil hace que la configuración y el funcionamiento sean simples e intuitivos.
- Monitoreo en tiempo real Observar el perforado directamente en el área de trabajo o en una pantalla de 19 pulgadas.
- Adaptación flexible: maneja materiales únicos, incluidas las superficies de espejo y las impresiones incompletas.
- Procesamiento avanzado de imágenes Método integrado binario mejora la precisión del reconocimiento.
- Software actualizable Actualizaciones continuas mantienen el sistema moderno y eficiente.
Parámetros técnicos
| Modelo |
Se trata de una serie de pruebas. |
|
Diámetro del agujero
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
|
Tamaño máximo del material
|
500*400 mm |
|
Fuerza máxima de golpe
|
7kN
|
|
Fuentes de luz múltiples
|
Blanco y colores
|
|
Precisión de punción
|
± 0,015 mm
|
|
espesor del material
|
0.1-1.2 mm ((depende del material)
|
|
Velocidad de punción
|
0.35s/agujero (excluyendo el tiempo de carga y descarga)
|
|
El poder
|
1.5KW
|
|
Válvulas
|
El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de carbono
|
|
Dimensión
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
|
Peso
|
550 kg de peso
|
|
Alturas de almacenamiento
|
Las demás:
|
Marcas viables
Principales componentes
- Componentes de la transmisión: motor, tornillo de plomo, carril de guía, deslizador, acoplamiento, rodamiento, interruptor fotoeléctrico de límite, placa de conexión metálica.

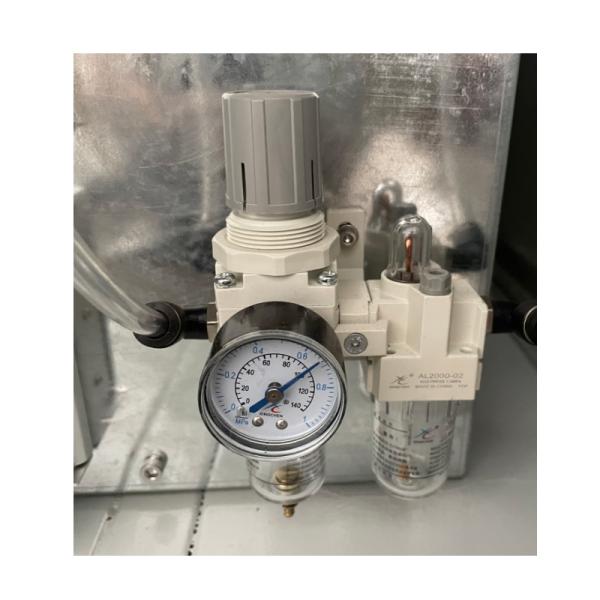

- Componentes neumáticos: válvula de solenoide, cilindro, filtro de aceite/agua, matriz de perforación, relé de control.
- Componentes de visión: tarjeta de captura de vídeo, cámara, lente, fuente de luz infrarroja, pantalla táctil.
- Componentes de control: PC industrial, tarjeta de control de movimiento, software de punción automático SLT, sistema de cálculo de posicionamiento automático de la cámara, sistema de control de encendido/apagado del relé.
- Componentes eléctricos: fuente de alimentación AC/DC, interruptor de aire de protección contra cortocircuito, conductor, válvula de solenoide.
