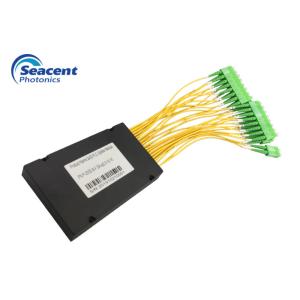

Polarización estable del conector del divisor 2x32 FC APC del PLC del casete G657A1
Descripción de producto:
El divisor óptico de la guía de onda planar (divisor del PLC) es un dispositivo óptico cuarzo-basado de la distribución de poder de la guía de onda integrada con tamaño pequeño, gama de longitud de onda de funcionamiento ancha, alta confiabilidad, buena uniformidad espectral, etc., especialmente convenientes para las redes ópticas pasivas. (EPON, GPON, etc.) conecta sede y el equipo de terminal y realiza partir de señales ópticas, proporcionando la gama completa 1XN y 2XN de productos, y no modifica el divisor para requisitos particulares óptico conveniente para las diversas ocasiones.
Características de producto:
Polarización de pequeñas pérdidas y estable.
Diseño compacto.
Buena uniformidad del canal.
Altas estabilidad y confiabilidad
Certificado por Telcordia GR.1209 y GR.1221.
Pérdida de inserción baja
Pérdida dependiente de la polarización baja
Estabilidad ambiental excelente
Estabilidad mecánica excelente
Telcordia GR-1221 y GR-1209
Áreas de aplicación del producto:
Fibra al hogar
Red óptica pasiva
Internet atado con alambre de la TV
Red de PON-FTTX
Fibra al punto (FTTX)
Fibra al hogar (FTTH)
Redes ópticas pasivas (PON)
Redes ópticas pasivas del gigabit (GPON)
Redes de área local (LAN)
De cabletelevisión (CATV)
Equipo de prueba
Información el ordenar:
| tipo de producto |
Diámetro de la entrada y de la salida |
Longitud de la entrada y de la fibra |
Caja del ABS
tamaño
|
|
1XNor 2XN
0102=1X2
0103=1X3
0104=1X4
0105=1X5
0106=1X6
0107=1X7
0108=1X8
0112=1X12
0116=1X16
0124=1X24
0132=1X32
0164=1X64
1128=1X128
|
2=2.0m m
3=3.0m m
|
los 0=0.5M
el 1=1.0M
los 2=1.5M
los 3=2.0M
los 4=2.5M
S=customized
|
|
Parámetros técnicos: Divisor del plc 1XN
| Parámetro |
1X2 |
1X3 |
1X4 |
1X6 |
1X8 |
1X12 |
1X16 |
1X24 |
1X32 |
1X48 |
1X64 |
1X128 |
| Longitud de onda de trabajo (nanómetro) |
1260-1650 |
| Tipo de la fibra |
G657A1 o modificado para requisitos particulares |
| Pérdida de inserción (DB) |
3,9 |
6,1 |
7,2 |
9,0 |
10,2 |
12,5 |
13,5 |
15,5 |
16,8 |
18,4 |
20,1 |
23,8 |
| Uniformidad (DB) |
≤0.4 |
≤0.5 |
≤0.5 |
≤0.6 |
≤0.8 |
≤1.0 |
≤1.0 |
≤1.5 |
≤1.5 |
≤1.8 |
≤1.8 |
≤2.5 |
| Pérdida dependiente de la polarización (DB) |
≤0.25 |
≤0.25 |
≤0.25 |
≤0.25 |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.35 |
≤0.35 |
| Pérdida de vuelta (DB) |
≥55 |
| Direccionalidad (DB) |
≥55 |
| Longitud de la fibra (m) |
1,0 o modificado para requisitos particulares |
| Estabilidad de temperatura (DB) |
-40℃ - 85℃ (≤0.5) |
| °C de trabajo de la temperatura |
-40℃ - 85℃ |
| °C de la temperatura de almacenamiento |
-40℃ - 85℃ |
| Poder máximo (nanovatio) |
1000 |
Nota: IL antedicho está sin los parámetros del conector.
1XN con el conector que la pérdida de inserción óptica del divisor en los requisitos antedichos además del aumento 1X2 no excede 0.2dB, el aumento restante no excede 0.3dB.
Parámetros técnicos: Divisor del plc 2XN
| Parámetro |
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
| Longitud de onda de trabajo (nanómetro) |
1260-1650 |
| Tipo de la fibra |
G657A1 o modificado para requisitos particulares |
| Pérdida de inserción (DB) |
4,2 |
7,5 |
10,5 |
13,8 |
17,1 |
20,4 |
| Uniformidad (DB) |
≤0.8 |
≤1.0 |
≤1.0 |
≤1.5 |
≤1.5 |
≤2.0 |
| Pérdida dependiente de la polarización (DB) |
≤0.25 |
≤0.25 |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.35 |
| Pérdida de vuelta (DB) |
≥55 |
| Direccionalidad (DB) |
≥55 |
| Longitud de la fibra (m) |
1,0 o modificado para requisitos particulares |
| Estabilidad de temperatura (DB) |
-40℃ - 85℃ (≤0.5) |
| °C de trabajo de la temperatura |
-40℃ - 85℃ |
| °C de la temperatura de almacenamiento |
-40℃ - 85℃ |
| Poder máximo (nanovatio) |
1000 |
Nota: IL antedicho está sin los parámetros del conector.
2XN con pérdida de inserción óptica del divisor del conector aumentó en no más que 0.3dB en los requisitos antedichos.
