2Display LCD TFT de.6 pulgadas IPS 480x320 píxeles modo paisaje Introducción del producto
Saef Tech SF-TC260T-9954A-T es una pantalla LCD TFT tipo IPS de tamaño diagonal de 2,6 pulgadas.
Detalles rápidos del producto:
1. Tamaño de la pantalla LCD: 2,6 ′′ pulgadas TFT
2. Resolución: 480x320
3Ángulo de visión: ángulo de visión libre
4Dimensión del contorno: 59.60x47.3x3.4 mm
5. IC del controlador LCD: R61531
6Tipo de interfaz LCD: MCU
7. Temperatura: desde arriba -10°C a +60°C; desde abajo -20°C a +70°C
8Panel táctil: pantalla táctil resistiva
Características del producto:
1. SF-TC260T-9954A-T es un módulo TFT LCD es un tamaño diagonal de 2,6 pulgadas, 480x320, pantalla TFT LCD de color completo con pantalla táctil resistiva (RTP).
2Este módulo es compatible con la interfaz MCU. El modelo SF-TC260A-9954A-T tiene una dimensión de módulo de 59.60x47.3 mm y un tamaño de área activa de 55.61 x 37.27 mm.
3. El SF-TC260T-9954A-T está integrado con el controlador R61531 en el módulo, y su voltaje de alimentación lógica oscila entre 2.6V y 3.3V.
4Puede funcionar a temperaturas de -10°C a +60°C; sus temperaturas de almacenamiento oscilan entre -20°C y +70°C.
5. SF-TC260T-9954A-T es un módulo LCD de modo paisajístico, con 250 cd/m2 de luminosidad. Si desea usarlo como modo retrato o aumentar la luminosidad, póngase en contacto con nosotros para obtener más soporte técnico.
6. SF-TC260T-9954A-T FPC se puede personalizar, y opcional para ser con o sin pantalla táctil resistiva (RTP).
Información sobre el producto:
| Producto: |
2Display LCD TFT de 6 pulgadas |
Pantalla táctil: |
Panel táctil resistivo (RTP) |
| Resolución: |
480x320 |
Dirección de visión: |
IPS Ángulo de visión completo (80/80/80/80) |
| Control del conductor: |
R61531 |
Número del pin: |
40 pines |
| Conexión: |
Tipo de conector FPC |
Luminancia de la superficie: |
240 Cd/m2 (nits) |
| Interfaz: |
Unidad de valor |
Duración del LED: |
40000 horas |
| Temperatura de funcionamiento |
-10°C a +60°C |
Conformidad: |
Conformidad con REACH y RoHs |
2Display TFT LCD de.6 pulgadas IPS 480x320 píxeles modo paisaje ProductoDibujo
Definición del pin:
| El pin NO. |
El símbolo |
En el caso de las empresas |
Descripción |
| 1 |
YU |
En el caso de las empresas |
Señal de entrada del panel táctil |
| 2 |
El número de |
En el caso de las empresas |
Señal de entrada del panel táctil |
| 3 |
YD |
En el caso de las empresas |
Señal de entrada del panel táctil |
| 4 |
XR |
En el caso de las empresas |
Señal de entrada del panel táctil |
| 5 |
El GND |
P |
En el suelo |
| 6 |
CICV |
P |
Fuente de alimentación 2.8V/1.8V Tensión |
| 7 |
VCI |
P |
Fuente de alimentación 2.8V Voltado |
| 8 |
Sección 2 |
Yo... |
8BIT/16BIT SELECCIÓN |
| 9 |
El GND |
P |
En el suelo |
| 10 |
Reinicio |
Yo... |
LCM Reiniciar señal de entrada |
| 11 |
Las empresas |
Yo... |
Pin de entrada para la señal de selección de chips |
| 12 |
RS |
Yo... |
Señal de selección de comandos y datos. |
| 13 |
El GND |
P |
En el suelo |
| 14 |
WR |
Yo... |
Escribe señal de estroboscopio |
| 15 |
Investigación y desarrollo |
Yo... |
Leer la señal de estroboscopio. |
| 16 a 31 años |
Se trata de un sistema de control de las emisiones. |
En el caso de las empresas |
Señales de datos |
| 32 |
El GND |
P |
En el suelo |
| 33 |
LED_A |
P |
Anodo LED |
| 34 |
Se aplicará el método siguiente: |
P |
Cátodo LED |
| 35 |
Se aplicará el método siguiente: |
P |
Cátodo LED |
| 36 |
Se aplicará el método de ensayo. |
P |
Cátodo LED |
| 37 |
Se aplicará el método de ensayo. |
P |
Cátodo LED |
| 38 |
Se aplicará el método siguiente: |
P |
Cátodo LED |
| 39 |
Se aplicará el método de ensayo. |
P |
Cátodo LED |
| 40 |
El GND |
P |
En el suelo |

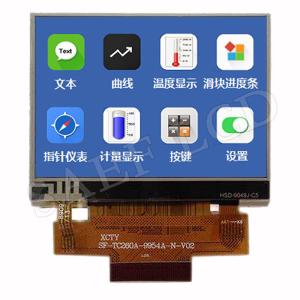

2Display LCD TFT de 0,6 pulgadas IPS 480x320 píxeles modo paisaje ProductoImagen
