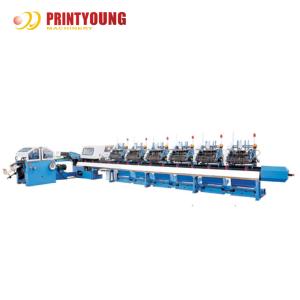

La línea de costura de montura PRY-8D está compuesta por una máquina de recogida, una costura de montura (con mecanismo de detección), un cortador de tres cuchillos, un carrito de recogida de libros y una caja de control eléctrica.La línea de costura de la silla ofrece alta velocidadEl proceso de encuadernación está controlado por un PLC y sensores que detectan y rastrean libros defectuosos (páginas faltantes o extras) y los clasifican automáticamente.garantizar un alto nivel de automatización.

Parámetros técnicos

Formato máximo	Antes de cortar	450 * 311 mm
Formato máximo	Después de cortar	440 * 300 mm
Formato mínimo	Antes de cortar	Las medidas de ensayo se aplicarán en el caso de los vehículos de motor.
Formato mínimo	Después de cortar	Las medidas de ensayo
Formatos máximos de los libros en doble copia	Después de cortar	217 * 300 mm
Formato mínimo del libro en doble copia	Después de cortar	135 * 100 mm
espesor máximo de los productos de libros encuadernados		8 mm
Potencia total de la máquina		18 kw
Velocidad mecánica máxima		10 000 r/h

Configuración

Máquina de recogida

1Tiene interruptores de selección de modo de producción para 1:1 y 1:2, así como un interruptor de selección de posición vacía, que es conveniente para el ajuste.
2Está equipado con luces de seguridad y de señal de avería, botones de arranque/parada.
3La máquina de recogida adopta una estructura de doble pinza, lo que mejora la estabilidad del funcionamiento de la máquina.
4Utiliza múltiples boquillas de succión para alimentar el papel, garantizando la estabilidad de los folletos que caen, y es adecuado para folletos de diferentes especificaciones.
5.Una cámara se utiliza para controlar la presión del aire y el tiempo, lo que permite que cada folleto caiga con precisión
6Se ha mejorado el mecanismo de la pinza de la máquina de recogida. Se ha adoptado un dispositivo de pinza de abertura de muelle de torsión de camina de ranura, lo que hace que el mecanismo de pinza sea duradero.Las demás partidas de los artículos del capítulo 85La fuerza de transporte del agarre sobre los folletos se ve reforzada.

Sistema de detección gráfica (configuración opcional)

Este sistema está diseñado para comparar el texto impreso en papel para determinar si la ubicación del libro es incorrecta,activar una alarma sonora y visual y detener la máquina de recogida o expulsar el libro defectuoso.
Características del sistema:
1.Se inicia automáticamente cuando se enciende el dispositivo,se establece automáticamente la plantilla de texto correcta sin necesidad de operación manual.
2Crea con precisión plantillas para páginas de libros con diferentes colores y sin texto impreso, ajustando la precisión de reconocimiento basado en las diferencias de color del papel para maximizar la precisión.
3.Cámara de alta velocidad de grado industrial para imágenes más claras y captura más rápida.
4Sistema de reconocimiento de imagen integrado con un host industrial a prueba de polvo, tamaño compacto, fácil instalación, y equipado con un procesador Intel Core i3 de séptima generación, 6 puertos Gigabit Ethernet,y funcionamiento sin fallas de 24 horas.
5.Múltiples modos de control: modo de parada, modo de reinicio automático y modo de expulsión para satisfacer diferentes requisitos de equipo.
6Interfaz de pantalla táctil en chino, fácil de entender.

Máquina para doblar y recoger

1La base está integralmente moldeada para mayor estabilidad.
2Nuevo sistema de pinzas con fácil ajuste para una caída estable del papel.
3.Equipado con botones de arranque/parada y una función de ajuste de válvula de aire unificada para facilitar su operación.
4. Características de detección de páginas extra o faltantes.
Rango de unión:
- Tamaño máximo: 610 x 440 mm
- Tamaño mínimo: 220 x 155 mm.
-Velocidad máxima mecánica:10,000 r/h
-Peso común del papel: 120-220 g/m2

Las piezas

1Viene de serie con dos cabezas de costura alemanas Hohner 45/6.
2.Puede estar equipado con 2 a 4 cabezas de costura Hohner M45/6.
3Función de detección sensible para expulsar productos defectuosos con páginas o bloqueos extra o faltantes.
4Garantiza una calidad de unión estable y fiable.

Trimmer de tres cuchillos

1El cuerpo de la caja está integralmente fundido.
2Rueda de mano con balanza para ajustar el tamaño del libro.
3- Función de parada del atasco de papel.
4Las hojas de corte de alta calidad garantizan la calidad del corte.
5Sistema centralizado de suministro de petróleo.

Cuadro de colecciones de libros

Viene de serie con una tabla de recogida de libros en línea recta con funciones de conteo y separación de libros. El número de libros por pila se puede configurar según sea necesario para una colección fácil.Un apilador opcional puede reemplazar la tabla de colección de libros en línea recta.

Sistema de control eléctrico

1Sistema de control centralizado con pantalla táctil.
2- Ajuste de conversión de frecuencia del motor principal y sistema de control PLC.
3Conversor de frecuencia francés Schneider.
4Los interruptores de límite de OMRON japoneses y los sensores Banner americanos.
5- Detenga la función del amortiguador.
6Muestra la velocidad, el rendimiento total y el tiempo total de funcionamiento.
7.Función preestablecida para la cantidad de separación de libros.
8- Un programa eléctrico estable y fiable.
