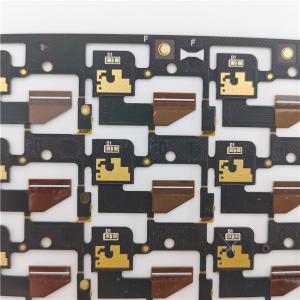

Dos 2 estándar del vidrio 0.8m m IPC de Flex Pcb Antenna Design VR de la capa

el tablero rígido de la flexión de 0.8m m THK 2Layer/finihsed la lata de la inmersión del tratamiento

El PWB (tableros de los circuitos impresos) es común en la mayoría de la electrónica. Proporcionan la ayuda física y área de la conexión para los componentes eléctricos socketed y superficie-montados. PCBs se fabrica normalmente usando el epóxido compuesto, la fibra de vidrio, y el otro material compuesto. Usted los encontrará en productos electrónicos de consumo digitales y modernos incluyendo el LED, smartphones, cámaras digitales, radios, y las TV. Se extienden de una capa de una sola capa, doble, y de capas múltiples a los tableros flexibles, rígidos, y de la rígido-flexión. En esta sección, sin embargo, discutiremos solamente diseños del PWB de la rígido-flexión.

¿Cuál es Rígido-flexión imprimió a placas de circuito?

La Rígido-flexión imprimió a placas de circuito es tableros usando una combinación de tecnologías flexibles y rígidas del tablero en un uso. La mayoría de los tableros rígidos de la flexión consisten en capas múltiples de substratos flexibles del circuito atados a uno o más tableros rígidos externamente e internamente, dependiendo del diseño del uso. Los substratos flexibles se diseñan para estar en un estado constante de la flexión y se forman generalmente en la curva doblada durante la fabricación o la instalación.

Los diseños de la Rígido-flexión son más desafiadores que el diseño de un ambiente rígido típico del tablero, pues diseñan a estos tableros en un espacio 3D, que también ofrece mayor eficacia espacial. Pudiendo diseñar en tres diseñadores rígidos de la flexión de las dimensiones puede torcer, doblar y rodar los substratos flexibles del tablero para alcanzar su forma deseada para el paquete de la aplicación final.

2 . Especificaciones:

Usos de la fabricación de PCBs de la Rígido-flexión

Oferta de PCBs de la Rígido-flexión una amplia gama de usos, extendiéndose del armamento militar y de los sistemas aeroespaciales a los teléfonos celulares y a las cámaras digitales. Cada vez más, la fabricación rígida del tablero de la flexión se ha utilizado en aparatos médicos tales como marcapasos para sus capacidades del espacio y de la perdida de peso. Las mismas ventajas para el uso rígido del PWB de la flexión se pueden aplicar a los sistemas de control militares del armamento y del arma.

En productos de consumo, la Rígido-flexión apenas no maximiza el espacio y el peso sino mejora grandemente la confiabilidad, eliminando muchas necesidades de las juntas de la soldadura y del cableado delicado, frágil que son problemas propensos de la conexión. Éstos son apenas algunos ejemplos, pero la Rígido-flexión PCBs se puede utilizar para beneficiar a casi todos los usos eléctricos avanzados incluyendo el equipo, herramientas y automóviles de prueba.

Tecnología de PCBs de la Rígido-flexión y proceso de producción

Si produce un prototipo rígido de la flexión o las cantidades de la producción que requieren la fabricación de PCBs de la Rígido-flexión del gran escala y el montaje del PWB, la tecnología es probada bien y confiable. La porción del PWB de la flexión es particularmente buena en la superación de problemas del espacio y del peso con grados de libertad espaciales.

El estudio detallado de las soluciones de la Rígido-flexión y una evaluación apropiada de las opciones disponibles en los primeros tiempos en la fase de diseño rígida del PWB de la flexión volverán ventajas significativas. Es crítico el fabricante de PCBs de la Rígido-flexión está implicado temprano en el proceso de diseño asegurarse que diseño y las porciones fabulosas están ambos en la coordinación y explicar variaciones de producto final.

La fase de la fabricación de la Rígido-flexión es también más compleja y larga que la fabricación rígida del tablero. Todos los componentes flexibles del montaje de la Rígido-flexión tienen dirección totalmente diversa, grabar al agua fuerte y procesos que sueldan que los tableros rígidos FR4.

Ventajas deRigid- La Floridaex PCBs

· Los requisitos de espacio pueden ser minimizados aplicando 3D

· Quitando la necesidad de conectores y de cables entre las piezas rígidas individuales el tamaño del tablero y el peso del sistema total pueden ser reducidos.

· Maximizando el espacio, hay a menudo una cuenta más baja en piezas.

· Menos juntas de la soldadura aseguran una confiabilidad más alta de la conexión.

· La dirección durante la asamblea es más fácil en comparación con tableros flexibles.

. Procesos de montaje simplificados del PWB.

· Los contactos integrados de ZIF proporcionan interfaces modulares simples al ambiente de sistema.

· Se simplifican las condiciones de prueba. Una prueba completa antes de la instalación llega a ser posible.

· Los costes logísticos y de montaje se reducen perceptiblemente con Rigid- La Floridaex tableros.

· Es posible aumentar la complejidad de diseños mecánicos, que también mejora el grado de libertad para las soluciones de vivienda optimizadas.

Rígido- La Floridaex problemas del diseño y de la fabricación

Durante el Rigid- La Floridaex PWBsel proceso de diseño, ciertas consideraciones se debe tener en cuenta para las variaciones del tamaño del producto final. En la fabricación de Rigid- Los tableros de la flexión, la base flexible del polyimide encogerán una vez la hoja de cobre consolidada se graban al agua fuerte lejos. Esta variación se debe explicar en el proceso de diseño.

El R finaligid- El proceso de montaje de la flexión requiere las porciones de la flexión estar doblado en la forma, subrayando las laminaciones de la flexión con el potencial para causar fracturas de tensión.

La nuestra instalación de PCBs está situada en la China oriental, cerrada a la ciudad de Shangai.

Nosotros entrega nuestra tecnología en el alto、 HDI de Rigidflex del、 de la cuenta de la capa y otros tableros especiales con coste competitivo.
