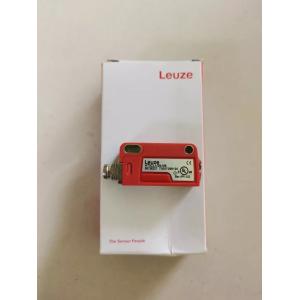

Leuze HT3CL1/2N-M8 Sensor difuso con supresión de fondo HT46C HT3CL1/4P
Número de modelo:HT3CL12N-M8
Lugar de origen:Alemania
Cantidad mínima de pedido:1
Términos de pago:D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de suministro:500
El tiempo de entrega:5-8 días laborales
Contacta
Add to Cart
Evaluación de proveedor
Wenzhou Zhejiang China
Dirección:
Camino de 58 Longhe, ciudad de Liushi, Wenzhou, Zhejiang, China 325604
Proveedor Último login veces:
Dentro de 14 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto
Leuze Electronic HRT 96 Escáner de luz de reflexión difusa con supresión de fondo Sensor Leuze HRT 96M/A-1670-800-44
Sensor difuso con supresión de fondo, Tensión de alimentación: 10-30 V CC, Rango de funcionamiento, blanco 90 %: 0,015-0,4 m, conector m8, Controles operativos: potenciómetro multivuelta, IP 67, protección IP 69K
Serie: 3C
Principio de funcionamiento: Principio de escaneo con supresión de fondo
Error blanco-negro: < 10% hasta 170 mm
Alcance, blanco 90 %: 0,015 - 0,4 m
Rango de operación, gris 18%: 0,015 - 0,25 m
Rango de operación, negro 6%: 0,015 - 0,17 m
Límite de rango operativo: 0,015 - 0,4 m
Rango de ajuste: 20 - 400 mm
Fuente de luz: Láser, Rojo
Láser clase 1, IEC/EN 60825-1:2007
Tamaño del punto de luz [a la distancia del sensor] 1 mm [400 mm]
Ángulo de desplazamiento típ./- 2 grados
Circuito de protección: Protegido contra cortocircuito, Protección contra inversión de polaridad, Protección contra sobrevoltaje
Tensión de alimentación: 10 - 30 V, CC, incl.ondulación residual
Ondulación residual: 0 - 10 %, de UB
Corriente de circuito abierto: 0 - 20 mA
Número de salidas de conmutación digitales: 2
Salida de conmutación 1
Asignación: Conexión 1, pin 4
Elemento de conmutación: Transistor, NPN
Principio de conmutación: conmutación de luz
Salida de conmutación 2
Asignación: Conexión 1, pin 2
Elemento de conmutación: Transistor, NPN
Principio de conmutación: conmutación oscura
Frecuencia de conmutación: 3.000 Hz
Tiempo de respuesta: 0,16ms
Tipo de conexión: Conector
Tamaño de rosca: M8
Material: Metálico
Nº de pines: 4 pines
Diseño: Cúbico
Dimensiones (ancho x alto x largo): 11,4 mm x 34,2 mm x 18,3 mm
Material de la carcasa: Plástico, PC-ABS
Material de la cubierta de la lente: Plástico / PMMA
Tipo de fijación: Montaje pasante, Con dispositivo de montaje opcional
Controles operativos: potenciómetro multivuelta
Temperatura ambiente, funcionamiento: -40 - 55 grados Celsius
Grado de protección: IP 67, IP 69K
La versátil gama de modelos de la serie 3 permite su uso en una variedad de aplicaciones, como en tecnología de embalaje, tecnología de manipulación y productronics.En su clase de rendimiento, estos sensores ofrecen la mayor gama de características de todos los competidores e impresionan con grandes rangos y reservas de funciones mejoradas.Las tecnologías refinadas para la supresión de luz espuria y extraña y para una rápida alineación y puesta en servicio completan las ventajas.
Ventajas de la serie:
Indicadores LED con visibilidad panorámica
Grado de protección IP 67 e IP 69K
Manguitos de sujeción de metal integrados
Amplias funciones de enseñanza
Protección contra manipulaciones mediante botón bloqueable
Reserva máxima de funciones
Alta protección contra luz extraña a través de A^2 LS
Conector metálico M8
Principio de funcionamiento: Principio de escaneo con supresión de fondo
Error blanco-negro: < 10% hasta 170 mm
Alcance, blanco 90 %: 0,015 - 0,4 m
Rango de operación, gris 18%: 0,015 - 0,25 m
Rango de operación, negro 6%: 0,015 - 0,17 m
Límite de rango operativo: 0,015 - 0,4 m
Rango de ajuste: 20 - 400 mm
Fuente de luz: Láser, Rojo
Láser clase 1, IEC/EN 60825-1:2007
Tamaño del punto de luz [a la distancia del sensor] 1 mm [400 mm]
Ángulo de desplazamiento típ./- 2 grados
Circuito de protección: Protegido contra cortocircuito, Protección contra inversión de polaridad, Protección contra sobrevoltaje
Tensión de alimentación: 10 - 30 V, CC, incl.ondulación residual
Ondulación residual: 0 - 10 %, de UB
Corriente de circuito abierto: 0 - 20 mA
Número de salidas de conmutación digitales: 2
Salida de conmutación 1
Asignación: Conexión 1, pin 4
Elemento de conmutación: Transistor, NPN
Principio de conmutación: conmutación de luz
Salida de conmutación 2
Asignación: Conexión 1, pin 2
Elemento de conmutación: Transistor, NPN
Principio de conmutación: conmutación oscura
Frecuencia de conmutación: 3.000 Hz
Tiempo de respuesta: 0,16ms
Tipo de conexión: Conector
Tamaño de rosca: M8
Material: Metálico
Nº de pines: 4 pines
Diseño: Cúbico
Dimensiones (ancho x alto x largo): 11,4 mm x 34,2 mm x 18,3 mm
Material de la carcasa: Plástico, PC-ABS
Material de la cubierta de la lente: Plástico / PMMA
Tipo de fijación: Montaje pasante, Con dispositivo de montaje opcional
Controles operativos: potenciómetro multivuelta
Temperatura ambiente, funcionamiento: -40 - 55 grados Celsius
Grado de protección: IP 67, IP 69K
La versátil gama de modelos de la serie 3 permite su uso en una variedad de aplicaciones, como en tecnología de embalaje, tecnología de manipulación y productronics.En su clase de rendimiento, estos sensores ofrecen la mayor gama de características de todos los competidores e impresionan con grandes rangos y reservas de funciones mejoradas.Las tecnologías refinadas para la supresión de luz espuria y extraña y para una rápida alineación y puesta en servicio completan las ventajas.
Ventajas de la serie:
Indicadores LED con visibilidad panorámica
Grado de protección IP 67 e IP 69K
Manguitos de sujeción de metal integrados
Amplias funciones de enseñanza
Protección contra manipulaciones mediante botón bloqueable
Reserva máxima de funciones
Alta protección contra luz extraña a través de A^2 LS
Conector metálico M8
Especificación
artículo | valor |
Número de modelo | HT3CL1/2N-M8 |
Escribe | Sensor fotoeléctrico |
Lugar de origen | Alemania |
Nombre de la marca | Leuze |
Teoría | Principio de reflexión difusa con supresión de fondo |
Producción | PNP |
Descripción | Sensor difuso |
Fuente de luz | láser, rojo |
Tamaño del punto de luz [a la distancia del sensor] | 1 mm [400 mm] |
Tensión de alimentación | 10 ... 30 V |
corriente de circuito abierto | 0 ... 20mA |
Frecuencia de cambio | 3000 Hz |
Temperatura ambiente | -40 ... 55 °C |
Tipo de conección | Masculino |
Tipo de pantalla | DIRIGIÓ |
Dimensión (ancho x alto x largo) | 11,4 mm x 34,2 mm x 18,3 mm |
Peso neto | 10g |
