Compuesto magnético enlazado anisotrópico ISO9001 de la inyección del PPS NdFeB
Number modelo:Compuesto MGT-anisotrópico del PPS NdFeB
Lugar del origen:China
Cantidad de orden mínima:1 bolso o 10 kilogramos
Condiciones de pago:T/T
Capacidad de la fuente:10 toneladas 1 semana
Plazo de expedición:1-2 semanas
Contacta
Add to Cart
Miembro activo
Qingdao China
Dirección:
NO.3 Building, NO.12 LiaoYang East Road, LaoShan District, QingDao, China
Proveedor Último login veces:
Dentro de 24 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto

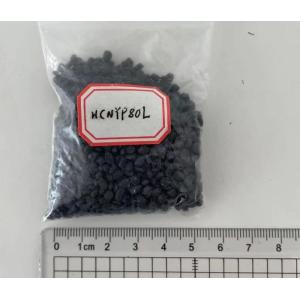

Compuesto enlazado anisotrópico de NdFeB PPS de la inyección de los gránulos de NdFeB de las partículas del PPS
Hasta 10MGOe en compuesto del PPS
| Compuesto anisotrópico de NdFeB/PPS para la inyección | ||||||||
| HCNYP80L | HCNYP90L | |||||||
| Unidad | ||||||||
| Propiedades magnéticas | Inducción residual | Br | mT | 600-630 | 620-680 | |||
| kilogramos | 6.0-6.3 | 6.2-6.8 | ||||||
| Fuerza coercitiva | Hcb | kA/m | 378-418 | 400-438 | ||||
| kOe | 4.75-5.25 | 5.0-5.5 | ||||||
| Coercivity intrínseco | Hcj | kA/m | 1034-1194 | 955-1114 | ||||
| kOe | 13.0-15.0 | 12.0-14.0 | ||||||
| Energía de Max.Product | (BH) máximo | kJ/cm3 | 59.7-67.7 | 67.7-75.6 | ||||
| MGOe | 7.5-8.5 | 8.5-9.5 | ||||||
| Propiedades físicas | Densidad | ρ | g/cm3 | 4.5-4.9 | 4.6-4.9 | |||
| Índice de corriente del derretimiento | MFR | g/10min | 300-500 | ≥200 | ||||
| (270℃ 5kg) | ||||||||
| Contracción | % | 0.05-0.3 | 0.05-0.3 | |||||
| Stength extensible | ASTM-D638 | MPa | 56 | 58 | ||||
| Módulo flexural | ASTM-D790 | MPa | 98 | 100 | ||||
| Módulo flexural | ASTM-D790 | Gpa | 21 | 22 | ||||
| Fuerza de impacto de ZOD | ASTM-D256 | (kJ/m2) | 9,5 | 10 | ||||
| Proceso del moldeo a presión | ||||||||
| anillo (35ton) Φ10xΦ7x10 | Pre secándose | ℃/hr | 100/4 | |||||
| Temporeros del barril. | T1 | ℃ | 290 | 290 | ||||
| T2 | ℃ | 310 | 310 | |||||
| T3 | ℃ | 330 | 330 | |||||
| Temporeros del molde. | ℃ | 130 | 130 | |||||
| Presión | MPa (kg/cm2) | 70,5 (719) | 70,5 (719) | |||||
| Velocidad | % | 60 | 60 | |||||
| 1. Moldear las condiciones para la referencia de los clientes, la temperatura más alta del barril de la inyección del PPs no se permite exceder 350 grados. | ||||||||
| 2. Puede ser modificado para requisitos particulares según los requisitos de clientes. | ||||||||
Flujo de proceso
- 1. Utilice el polvo magnético de NdFeB para mezclarse con PA6 o PA12 o PPS o EPA, los antioxidantes y los lubricantes, y las pelotillas de la forma en un extrusor de tornillo
- se tamizan y se pesan los gránulos 2.The, y las propiedades se miden y después se embalan en los cubos o los bolsos, y se embalan en las plataformas
Uso
- Los compouds de NdFeB del moldeo a presión son una clase de productos consolidados de NdFeB, y son convenientes para los productos formaron por inyección las máquinas de moldear. Debido a la alta precisión del moldeo a presión y del moldeado integrado con cobre, acero inoxidable, los cojinetes de plástico y otros tipos de embutidos, puede ser utilizado en los motores, los rotores y los sensores micro, motores automotrices del motor, y puede también ser utilizado en aparatos electrodomésticos y juguetes
- Las propiedades de las pelotillas anisotrópicas del PPS NdFeB están cercanas a la de los imanes moldeados de NdFeB y se pueden utilizar para los imanes de alto rendimiento. Al mismo tiempo, el PPS tiene una resistencia de la temperatura de 200 grados y es resistente a los ambientes del ácido, del álcali y de la sal.
Característica
- Ventajas de dimensiones exactas, de paredes ligeras, finas y de formas complejas
- Las propiedades magnéticas estables, se pueden enlazar así como otras piezas de metal
- En muchos productos electrónicos con requisitos de la alta precisión y del alto rendimiento, los imanes del moldeo a presión pueden cumplir sus requisitos
Compuesto magnético enlazado anisotrópico ISO9001 de la inyección del PPS NdFeB
Carro de la investigación
0
