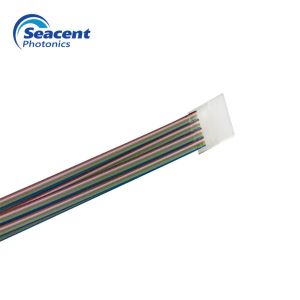

Tipo de fibra óptica bajo ángulo de pulido del CH 3 del arsenal 64 de la pérdida de inserción del material UPC/APC
Número de modelo:Fibra array-64ch
Lugar del origen:Guangdong, China
Cantidad de orden mínima:10pcs
Condiciones de pago:L / C, T / T
Plazo de expedición:5-8 días del trabajo
Color:Azul, anaranjado, verde, marrón, blanco, rojo, negro, amarillo, púrpura, rosado, verde del agua
Contacta
Add to Cart
Evaluación de proveedor
Shenzhen Guangdong China
Dirección:
3er piso, No. 395 Kejie 2nd Road, comunidad Shutianpu, calle Matian, distrito de Guangming, Shenzhen, RPC 518103
Proveedor Último login veces:
Dentro de 1 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto
Tipo ángulo de pulido del CH 3 del arsenal 64 de la fibra del
material UPC/APC
Descripciones:
Los órdenes de la fibra, como una de las partes fundamentales para el divisor del PLC, se fabrican con el alto substrato exacto del V-surco para localizar la posición de la base de la fibra y la superficie polaca exacta, la pérdida de inserción baja de la oferta y la pérdida de alto retorno.
Características:
Pérdida de inserción baja
Altas estabilidad y confiabilidad
Buena uniformidad del canal
Espaciamiento de la base de alta precisión
Estándares de la reunión ROHS
Especificaciones:
| Artículo | Parámetro |
| Número de canales | 1CH ~ 128CH |
| Material | Vidrio de cuarzo, borosilicate, silicio |
| Distancia de la base/tolerancia (μm) | 250, 127/0,7 |
| Longitud de la fibra (m) | 2.0±0.1 |
| Ángulo de pulido (°) | 0, +8, -8 (±0.3) |
| Llanura de pulido | ﹤ 5 fringes@633nm |
| Tipo de la fibra | SMF-28e o SMF-28e XB |
| Temperatura de funcionamiento (℃) | -40~85 |
tabla de la dimensión del embase del V-surco:
| L | W | H | X | Y | error completo | ||||||
| tipo | tamaño | diferencia común | tamaño | diferencia común | tamaño | diferencia común | tamaño | diferencia común | diferencia de la altura de la base | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Usos:
Active/dispositivo pasivo de la fibra óptica del arsenal
Reja puesta en orden de la guía de onda
Guía de onda óptica planar
Módulo óptico de varios canales
Información el ordenar:
| Número del producto | Tipo de la fibra | Longitud de la fibra |
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH 12=128CH | 1=G657A1 2= G657A2 3=G652D 4=G652B | los 0=0.5M el 1=1.0M los 2=1.5M los 3=2.0M los 4=2.5M S=Customized |
