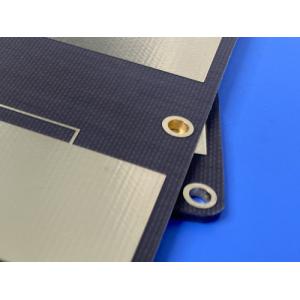

Placas de circuitos impresos de doble cara TLX-8 PCB 20mil 0.6mm

Estamos entusiasmados de presentar nuestro recientemente enviado PCB de 2 capas, elaborado a partir de Taconic TLX-8. Esta avanzada placa de circuito impreso está diseñada para satisfacer las rigurosas demandas de aplicaciones de RF de alto rendimiento.En este artículo, exploraremos los detalles de construcción, propiedades de materiales, características y aplicaciones de este producto excepcional.

Detalles de la construcción del PCB

Nuestro PCB de 2 capas cuenta con las siguientes especificaciones:

- Material base: TLX-8, un laminado de fibra de vidrio PTFE de alto rendimiento ideal para aplicaciones de RF.


- Número de capas: 2 capas, proporcionando un equilibrio óptimo de tamaño y rendimiento.


- Dimensiones de los tableros: 190 mm x 150 mm con una tolerancia de +/- 0,15 mm, lo que permite una fabricación e integración precisas.


- Traza/Espacio mínimo: 4/5 mils, acomodándose a los circuitos densos cruciales para la electrónica moderna.


- Tamaño mínimo del agujero: 0,25 mm, lo que permite la integración de componentes pequeños.


- El espesor del tablero acabado: 0,6 mm, garantizando un perfil ligero.


- Peso de cobre acabado: 1 onza (1.4 mils) en las capas exteriores, proporcionando una conectividad robusta.


- espesor de revestimiento: 20 μm, mejorando la fiabilidad y el rendimiento.


- acabado superficial: níquel inelectro, paladio inelectro y oro de inmersión (ENEPIG), que garantiza una excelente soldadura y resistencia a la corrosión.


- Silkscreen y Solder Mask: Ninguna aplicación, lo que permite la máxima flexibilidad de diseño.


- Pruebas eléctricas: todas las tablas se someten a pruebas eléctricas al 100% antes del envío para garantizar la fiabilidad.

El acoplamiento de PCB

El apilamiento de nuestro PCB de 2 capas consiste en:

- Capa de cobre 1: 35 μm
- Taconic TLX-8 Core: 0,508 mm (20 mil)
- Capa de cobre 2: 35 μm

Esta configuración optimiza el rendimiento eléctrico, por lo que es adecuado para aplicaciones de alta frecuencia.

Información sobre el material: Taconic TLX-8

Resumen del TLX-8

Taconic TLX-8 es un laminado de fibra de vidrio PTFE conocido por su fiabilidad en una amplia gama de aplicaciones de RF.Su versatilidad se debe a la disponibilidad de varios espesores y opciones de revestimiento de cobre, lo que lo hace adecuado para diseños de microondas de bajo número de capas.

- Resistencia al arrastramiento: ideal para aplicaciones sometidas a altos niveles de vibración, como los lanzamientos espaciales.


- Exposición a altas temperaturas: adecuado para su uso en módulos de motor.


- Resistencia a la radiación: eficaz para componentes utilizados en aplicaciones espaciales.


- Resistencia al ambiente extremo: diseñado para soportar condiciones en el mar y durante el vuelo.

Beneficios del TLX-8

1Valores PIM excelentes: alcanzando niveles inferiores a -160 dBc, esenciales para el rendimiento de RF.


2Propiedades mecánicas y térmicas: características robustas que soportan condiciones extremas.


3Dk bajo y estable: garantiza una pérdida de señal mínima, crucial para aplicaciones de RF.


4Estabilidad dimensional: mantiene la integridad estructural con el tiempo.


5Baja absorción de humedad: protege contra los factores ambientales.

Aplicaciones típicas

Nuestro PCB de 2 capas es perfectamente adecuado para diversas aplicaciones, incluyendo:

- Sistemas de radar: esenciales para un seguimiento y detección precisos.


- Comunicaciones móviles: apoyo a las tecnologías de telecomunicaciones de vanguardia.


- Equipo de prueba de microondas: ideal para probar componentes de RF.


- Dispositivos de transmisión de microondas: Facilitar una transmisión eficiente de señales.


- Acopladores, divisores y amplificadores: componentes clave en la gestión de señales de RF.


Perfecto para aplicaciones de alta frecuencia.

Conclusión

En conclusión, nuestro recientemente enviado PCB de 2 capas hecho de Taconic TLX-8 con un acabado de superficie ENEPIG muestra el pináculo de la tecnología de PCB.Construcción robusta, y adaptabilidad para aplicaciones exigentes, este PCB está diseñado para satisfacer las necesidades de varias industrias, desde las telecomunicaciones hasta la aeroespacial.

Al elegir nuestro PCB, usted está optando por la fiabilidad, el rendimiento y la innovación.

Para consultas o para realizar un pedido, por favor póngase en contacto con nuestro equipo de ventas hoy mismo!
