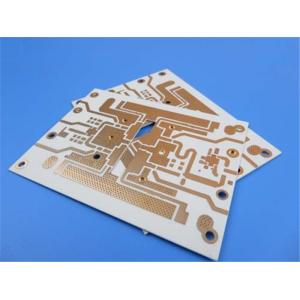

0.813mm 2L RF PCB fabricado con laminados RO4003C para aplicaciones de alta frecuencia
Lugar de origen:China.
Cantidad mínima de pedido:1 PCS
Condiciones de pago:T/T
Capacidad de suministro:5000 PCS por mes
Tiempo de entrega:8-9 días laborables
Detalles del embalaje:Vacío bags+Cartons
Contacta
Add to Cart
Evaluación de proveedor
Shenzhen Guangdong China
Dirección:
6-11C Shidai Jingyuan, Fuyong, Baoan, Shenzhen, Guangdong, China 518103
Proveedor Último login veces:
Dentro de 1 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto
Introducción:
Estamos muy contentos de presentar nuestro reciente PCB fabricado
con laminados RO4003C.Los laminados RO4003C son materiales de
microondas rentables conocidos por su control preciso de la
constante dieléctrica (ε) y su baja pérdidaEstán disponibles en
diferentes configuraciones, utilizando los estilos de tejido de
vidrio 1080 y 1674.Los laminados RO4003C no requieren
procedimientos especiales de manipulación o tratamientos de
agujeroEstos laminados no están bromados y no tienen una
clasificación UL 94 V-0.
Características:
Los laminados RO4003C están compuestos de hidrocarburos/cerámicas
reforzados con vidrio tejido. Tienen una constante dieléctrica (DK)
de 3,38 ± 0,05 a 10 GHz y un factor de disipación (tan δ) de 0.0027
en la misma frecuenciaLos laminados presentan una conductividad
térmica de 0,71 W/m/°K. El coeficiente de expansión térmica (CTE)
es de 11 ppm/°C en el eje X, 14 ppm/°C en el eje Y y 46 ppm/°C en
el eje Z.La temperatura de transición del vidrio (Tg) es superior a
280 °C, y los laminados pueden funcionar en un rango de temperatura
de -40°C a +85°C.
| RO4003C Valor típico | |||||
| Propiedad | Se aplican las siguientes condiciones: | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 3.38 ± 0.05 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 3.55 | Z. | de 8 a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación | 0.0027 0.0021 | Z. | 10 GHz y 23°C 2.5 GHz y 23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | + 40 | Z. | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 1.7 por 1010 | MΩ.cm | Conde A. | IPC-TM-650 2.5.17.1 | |
| Resistencia de la superficie | 4.2 x 109 | MΩ | Conde A. | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 31.2 ((780) | Z. | Kv/mm(v/mil) | 0.51 mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Modulo de tracción | 19,650(2,850) 19,450 ((2,821) | X. Y | MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Resistencia a la tracción | En el caso de las empresas 100 ((14.5) | X. Y | MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Fuerza de flexión | 276 El precio de venta | MPa - ¿ Qué pasa? | IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | El valor de las emisiones3 | X, Y | Muestra de las condiciones de funcionamiento (mil/pulgada) | después del grabado+E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica | 11 14 46 | X. Y Z. | ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | A. No | IPC-TM-650 2.4.24.3 | |
| Td el año | 425 | °C TGA | Las demás partidas | ||
| Conductividad térmica | 0.71 | El número de unidades de producción | 80 °C | Las demás partidas | |
| Absorción de humedad | 0.06 | % | 48 horas de inmersión 0.060" temperatura de la muestra 50°C | Las demás partidas | |
| Densidad | 1.79 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 1.05 (6.0) | N/mm - ¿ Qué pasa? | después de la soldadura flotar 1 onza. Folias de EDC | IPC-TM-650 2.4.8 | |
| Flamabilidad | No incluido | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||
Beneficios:
Los laminados RO4003C ofrecen un excelente rendimiento eléctrico
con baja tolerancia dieléctrica y baja pérdida.Los laminados
presentan un bajo coeficiente térmico de constante
dieléctricaTambién ofrecen un revestimiento confiable a través de
agujeros con baja expansión del eje Z. Con un bajo coeficiente de
expansión en el plano,Los laminados RO4003C se mantienen estables
en un rango de temperaturas de procesamiento de circuitosAdemás,
estos laminados son rentables en comparación con los laminados de
microondas convencionales. También son resistentes a la
filamentación anódica conductiva (CAF).
El acoplamiento de PCB:
Este PCB es una construcción rígida de 2 capas, la pila consiste en
una capa de cobre de 35 μm en la parte superior, un núcleo RO4003C
de 0,813 mm (32 mil) y otra capa de cobre de 35 μm en la parte
inferior.
Detalles de la construcción del PCB:
Las dimensiones de este PCB. Es de dos tipos de diseño. El tamaño
es de 265 mm x 66.88 mm con una tolerancia de +/- 0.15 mm. El
espacio mínimo es de 6/5 mils, y el tamaño mínimo del agujero es de
0.35 mm.El PCB no tiene vías ciegas, y el espesor de la placa
terminada es de 0,9 mm. El peso de la capa de cobre exterior es de
1 onza (1,4 mil), y el grosor de la chapa es de 20 μm. El acabado
de la superficie es oro de inmersión,mientras que las pantallas de
seda superior e inferior son blancasLas máscaras de soldadura son
verdes en ambos lados.
Las estadísticas de PCB:
Este PCB consta de 66 componentes y tiene un total de 153
almohadillas, incluidas 81 almohadillas a través de agujeros y 72
almohadillas de tecnología de montaje de superficie superior
(SMT).Incluye 120 vías y 4 redes..
Tipo de ilustración suministrada y estándar de calidad:
El tipo de ilustración suministrado es Gerber RS-274-X, y el
estándar de calidad es IPC-Clase-2.
Disponibilidad:
Este PCB hecho de laminados RO4003C está disponible en todo el
mundo.
Aplicaciones típicas:
Los laminados RO4003C se utilizan comúnmente en antenas de
estaciones base celulares y amplificadores de potencia, etiquetas
de identificación de RF, radares y sensores de automóviles,y LNB
(convertidores de bloque de ruido bajo) para satélites de
transmisión directa.
