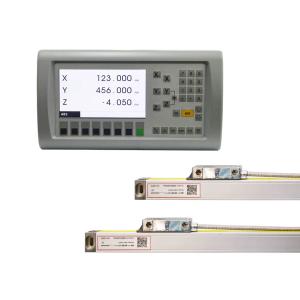

Alta exactitud lectura de 6 de las primaveras Digitaces linear absoluta de la escala para la máquina de Griding
Descripción de producto
Sistema de medición óptico avanzado
Principal de la escala linear absoluta
La escala de rejilla de la escala linear absoluta consiste en dos máscaras de rejilla, son máscara de rejilla absoluta y máscara de rejilla ampliada respectivamente. Las funciones de este dos máscaras están según siguen:
La máscara de rejilla absoluta tiene diverso modelo de máscara sobre el vidrio de rejilla entero, él da la resolución baja pero lecturas únicas de la posición sobre el viaje entero de la medida.
La máscara de rejilla ampliada es modelos de una máscara repetibles idénticos sobre el vidrio de rejilla entero, da la señal electrónica muy estable y de alta calidad para que la interpolación de la señal alcance lecturas de la posición de la exactitud muy alta y de la resolución.
Codificación absoluta
Toda la codificación absoluta usada en nuestra máscara de rejilla absoluta es diseñada por Easson, él es el 100% nuestro diseño interno y propiedad intelectual, diseñados y desarrollados para diversos requisitos de usos.
EC-1 es un código absoluto diseñado por Easson para la escala de rejilla absoluta. Comparado con el código de la distancia de 20m m de Heidenhain, el epson EC-1 tiene las ventajas siguientes:
1. El código de la distancia de Heidenhain es una clase de “marca codificada” que utilice una pequeña marca dentro 20m m como un disparador de la señal de la distancia, mientras que EC-1 utiliza una marca normal de la referencia de la anchura de 0.82m m como marca de la posición, así que la resistencia del polvo es mejor que Heidenhain es mejor y tiene menos ocasión de leer mal.
2. EC-1 adopta un diseño de la combinación del dual-código, con la posibilidad de la detección de error, así que es fácil integrar procedimientos del código autocorrector.
3. La distancia del movimiento de la detección de EC-1 es 6.1~12.1m m, que es más corto que la marca “codificada” de Heidenhain y es más conveniente de utilizar.
Especificación de producto
| VA10 | VA11 | VA12 | VA13 | VA20 | VA21 | VA22 | VA23 | ||
| Estándar de medición | Escala de cristal - período el rallar: los 20μm (0.02m m) | ||||||||
| Sistema de detección óptico | Sistema infrarrojo transmisivo: longitud de onda 880m m | ||||||||
| Sistema de portador de la diapositiva | Sistema de apoyo vertical de cinco transportes | ||||||||
| Resolución | los 5μm | el 1μm | los 5μm | el 1μm | los 5μm | el 1μm | los 5μm | el 1μm | |
| Viaje de la medida | 50-1200m m | Cada 50m m por la especificación de longitud | No disponible | ||||||
| 1300-3000m m | No disponible | Cada 100m m por la especificación de longitud | |||||||
| Exactitud | 50-450m m | ±3μm - ±5μm | -- | ||||||
| 500-800m m | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000m m | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000m m | -- | ±10μm/m | |||||||
| Repetibilidad | los 2μm (0.002m m) | ||||||||
| Hystersis | los 3μm (0.003m m) | ||||||||
| Protección | IP 53 | ||||||||
| Fuente de alimentación | ± el 5% de DC 5V | ||||||||
| Señal de salida | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Dimensiones de la instalación
VA10/VA11/VA12/VA13series
Interfaz del conector
Los pernos dorados para evitar la conexión pobre y anticorrosión, tiene el pequeño PWB dentro del conector que no prohiben a absoluto de la serie del VA la escala linear construida en los datos de la remuneración del laser y conectan directamente con nuestro LCD DRO, asegura la alta exactitud de medición.
DSUB 9PIN
| PIN | TTL | 422A | ||
| Señal | Cable | Señal | Cable | |
| 1 | -- | -- | A | Amarillo |
| 2 | 0V | Naranja | 0V | Blanco |
| 3 | -- | -- | B | Rojo |
| 4 | Tierra | Tierra | Tierra | Tierra |
| 5 | -- | -- | R | Negro |
| 6 | Amarillo | Verde | ||
| 7 | 5V | Rojo | 5V | Brown |
| 8 | B | Verde | B | Azul |
| 9 | R | Brown | R | Gris |
Calibración 100% del laser
Todos los transductores de rejilla de cristal se examinan individualmente y calibrado por nuestro interferómetro interno del laser para asegurar exactitud de medición cumpla 100% con las especificaciones.
