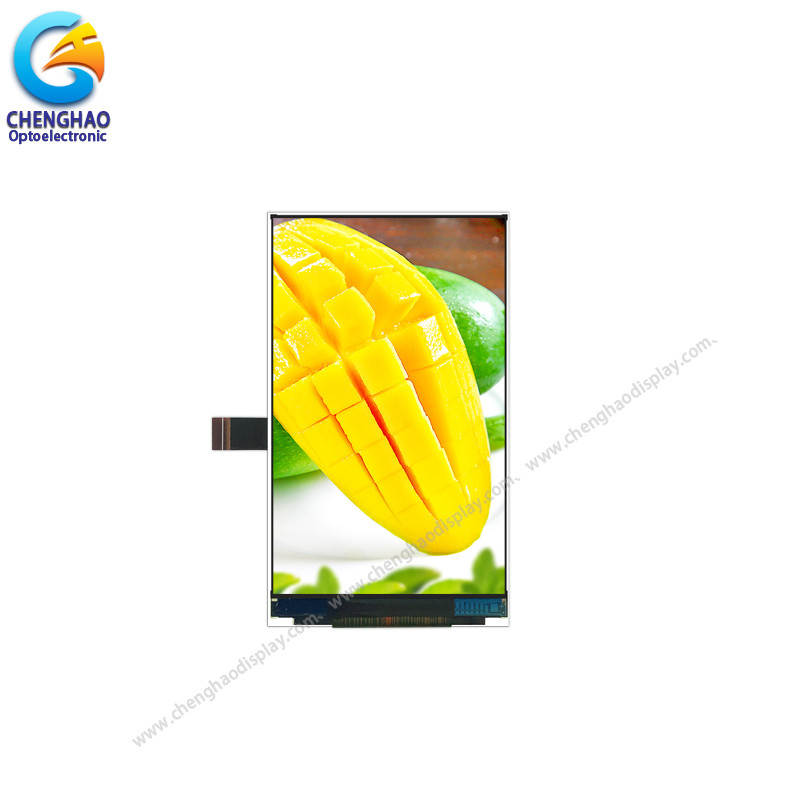

4.0 pulgadas de alto brillo pantalla TFT 480x800 Resolución con ST7701 IC

Display TFT de alto brillo de 4.0 pulgadas con resolución de 480x800 con IC ST7701

1Especificación

2Descripción.


Modelo de pantalla ChengHaoSe aplicará el procedimiento siguiente: es una pantalla de cristal líquido (LCD) de transistor de película fina de matriz activa en color (TFT) que utiliza TFT de silicio amorfo como dispositivo de conmutación.Panel LCD TFT, un conductorIC, una luz de fondo y FPC.

Esta pantalla LCD TFT tiene un4.0 (Válvulas de acoplamiento la pantalla)con una superficie de visualización activa medida en diagonal de pulgadas,480*800 Resolución.

El controlador utilizado para este proyecto es El Se aplicará el procedimiento siguiente:y puede mostrar16MEl controlador está montado en el vidrio y la interconexión a través de FPC incluye componentes para conducir el módulo de visualización. Interfaz DSI de 2 carriles_MIPI de soporte.

Vale la pena mencionar que el CH400WV22A adopta la tecnología de pantalla IPS TFT y tiene un ángulo de visión ultraancho de 80/80/80/80, lo que permite a los usuarios obtener una mejor experiencia de visualización.

Además, el FPC también puede ser personalizado de acuerdo con los requisitos del cliente, como modificar luz de fondo y FPC  estructura,definición de interfaz, etc.

Cumplimiento RoHS y libre de halógenos.

3Dibujando.


4Detalle rápido.


Nombre del producto: Pantalla TFT de alto brillo de 4.0 pulgadas con resolución 480x800 con IC ST7701

No de modelo: CH400WV22A

Con o sin TP: sin

TP de apoyo Tipo: CTP,RTP

Tipo de pantalla LCD: 3,97 ̊TFT

Disposición de puntos: 480 (RGB) × 800 puntos

Matriz de filtros de color: banda vertical RGB

Modo de visualización: IPS / Transmisor / Normalmente negro

Dirección de visión: TODO

IC del controlador TFT: ST7701S

Color: 16M

Contraste: 8001

El tamaño del módulo: 57,14 mm (W) × 96,85 mm (H) × 1,83 mm (T)

TFT Área activa: 51,84 (W) × 86,4 (H) mm

Punto de paso: 0,108 W × 0,108 H mm

Interfaz TFT: DSI de dos carriles

Número de pines FPC: 25

Temperatura de funcionamiento: -20 ~ +60 °C

Temperatura de almacenamiento: -30 ~ +70 °C

Luz trasera: 8 LED blancos

Peso: TBD g

5Aplicación






6. Preguntas frecuentes


P1: ¿ Es usted fabricante?

R: Sí, somos fabricantes.

P2: ¿Cuánto dura su plazo de entrega?

A: Normalmente 3-5 días hábiles después del pago; Pedidos de requerimiento especial, el tiempo de entrega es negociable.

P3: Si los productos no pueden funcionar después de recibirlos, ¿qué debo hacer?

R: Le reemplazaremos los artículos nuevos de una vez y luego haremos el juicio para el problema.

P4: ¿Acepta el diseño OEM?

R: Sí, lo hacemos. Podemos diseñar de acuerdo a sus requisitos, MOQ generalmente 100-1000.

P5: ¿Acepta el pago del 30% por adelantado?

R: Sí, lo hacemos. Podemos comenzar a preparar sus productos cuando reciba el pago del 30%, y enviarlos después de obtener el resto del pago del 70%.

P6: ¿Qué condiciones de pago acepta?

A: Aceptamos Paypal, T/T, Western Union, Wechat, Alipay, en efectivo (RMB o USD).
