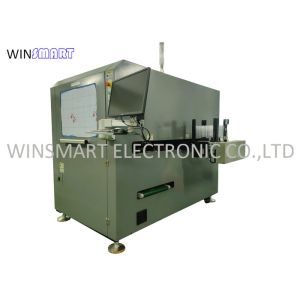

Enlazador de PCB en línea con descarga automática en bandeja
Número de modelo:Smtir812
Lugar de origen:PORCELANA
Cantidad mínima de pedido:1 set
Términos de pago:T/T, L/C, Western Union
Capacidad de suministro:100 sets/mes
El tiempo de entrega:5-10 días
Contacta
Add to Cart
Evaluación de proveedor
Huizhou Guangdong China
Dirección:
Liwu Industrial Park, ciudad de Yuanzhou, condado de Boluo, ciudad de Huizhou, Guangdong Provice, China.
Proveedor Último login veces:
Dentro de 25 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto
Enrutador de PCB en línea con riel de alimentación ajustable y descarga automática en bandeja
Descripción general del enrutador de PCB en línea:
El enrutador de separación de PCB en línea es una solución de separación de PCB totalmente automatizada y de alta precisión diseñada para las líneas de producción SMT modernas. Al eliminar la necesidad de plantillas personalizadas, este sistema utiliza un husillo de alta velocidad y un enrutamiento guiado por visión para separar los PCB con un estrés mecánico mínimo. Integrado con módulos de apilamiento y desapilamiento de bandejas, ofrece una solución en línea completa para cargar y descargar PCB, ideal para entornos de fabricación de alta mezcla y alto volumen.
Características del enrutador de PCB en línea:
Diseño sin necesidad de plantilla
Elimina la necesidad de fijaciones personalizadas, reduciendo el tiempo y el costo de configuración.
El sistema flexible de sujeción y mesa de vacío se adapta a varias formas y tamaños de PCB.
Sistema de enrutamiento de alta precisión
El husillo de alta velocidad (hasta 60.000 RPM) garantiza cortes limpios y sin rebabas.
Sistema de alineación por visión con reconocimiento de fiduciales y autocorrección.
Sistema de transporte en línea
El diseño compatible con SMEMA permite una integración perfecta en las líneas SMT existentes.
Carga/descarga automática de PCB con ajuste programable del ancho del transportador.
Desapilador y apilador de bandejas
Sistema automático de manejo de bandejas para la entrada y salida de PCB por lotes.
Admite múltiples tamaños y configuraciones de bandejas para una producción flexible.
Software de control inteligente
HMI de pantalla táctil fácil de usar con gestión de recetas y monitorización en tiempo real.
Escaneo de código de barras/QR y integración MES/ERP opcional.
Especificaciones del enrutador de PCB en línea:
| Número de modelo | SMTIR812 |
| Tamaño de la máquina | 1060(L)x1356(W)x1570(H)mm |
| Peso de la máquina | Aprox. 1000 kg |
| Tamaño máximo de PCB | 350x350mm (estándar) |
| Grosor de PCB | 0.4-6mm |
| Altura de transmisión | 900±50mm |
| Dirección de transmisión | Izquierda -> Derecha |
| Velocidad de transporte | 1500mm/s |
| Modo de alimentación | Carril guía de transporte tipo sección |
| Ajuste de ancho del riel | Automático |
| Señal de comunicación | SMEMA |
| Posicionamiento de PCB | Sujeción del riel guía superior e inferior |
| Sistema de recogida | Sistema de abrazadera giratoria de 360 grados + boquillas de succión por vacío |
| Husillo de corte | SycoTec 60000rpm/min (estándar) |
| Tipo de refrigeración | Autorrefrigeración |
| Cambio automático de herramienta | Sí |
| Comprobación de cuchilla rota | Sí |
| Precisión de corte | ±0.01mm |
| Broca de enrutamiento | 0.8-3.0 de diámetro, rotación a la derecha |
| Precisión de repetición | ±0.02mm |
| Velocidad de movimiento de coordenadas | 1000mm/s |
| Modo de descarga | Cinta ESD |
| Forma de recogida de residuos | Pista de salida |
| Programación de procedimientos | Programa de importación/edición de dibujos Gerber por Visual |
| Suministro de aire | 5-8 kg/cm2 |
| Fuente de alimentación | AC380V, 50/60Hz, 3KW |
Ventajas del enrutador de PCB en línea:
Sin costo de fijación
• Ahorra en costos de diseño y fabricación de fijaciones, especialmente para la producción de alta mezcla.
Separación sin estrés
• El corte basado en enrutador minimiza el estrés mecánico y evita daños a los componentes.
Alta flexibilidad
• Rápidamente adaptable a nuevos modelos de PCB o cambios de producción sin tiempo de inactividad.
Compacto y totalmente automatizado
• Minimiza la mano de obra y el espacio en el suelo al tiempo que maximiza el rendimiento.
Tiempo de ciclo reducido
Aplicaciones del enrutador de PCB en línea:
Electrónica de consumo – Smartphones, tabletas, dispositivos portátiles
Electrónica automotriz – Placas ECU, módulos de sensores
Dispositivos médicos – PCB de alta fiabilidad para herramientas de diagnóstico y monitorización
Placas de control industrial – PLC, módulos de alimentación • Módulos de iluminación LED – Tiras de luces, módulos de panel
Dispositivos de comunicación – Enrutadores, transceptores, módulos inalámbricos
Detalles de la descripción del enrutador de PCB en línea:
Riel de alimentación de PCB automático, ancho ajustable según el ancho del panel.
Descarga individual automática de PCBA en la bandeja después del corte, y el apilador de bandejas recoge las bandejas llenas. El marco de PCBA de desecho es recogido por la cinta transportadora.
El ventilador iónico sopla hacia la pista para un mejor efecto de limpieza.
Enlazador de PCB en línea con descarga automática en bandeja
