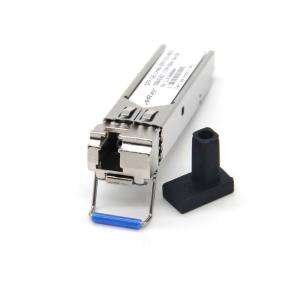

Módulos del transmisor-receptor de Cisco SFP, módulo de GLC-BX-D40 Sfp Gigabit Ethernet
Number modelo:SFP-GE-BX40-SM1310/1550
Lugar del origen:SHENZHEN, CHINA
Cantidad de orden mínima:1 pedazo
Condiciones de pago:T/T, Western Union, L/C
Capacidad de la fuente:10000pcs/day
Plazo de expedición:1~2 días para las muestras
Contacta
Add to Cart
Miembro activo
Shenzhen China
Dirección:
A2315, Hezheng Huiyicheng, comunidad de Laodong, Xixiang, Baoan, Shenzhen, China
Proveedor Último login veces:
Dentro de 29 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto
Cisco compatible GLC-BX-U40 y transmisor-receptor los 40KM del WDM del módulo BIDI de GLC-BX-D40 1.25G SFP
Descripción
Los transmisores-receptores del SFP-BIDI de Miray son alto rendimiento, módulos rentables que apoyan la dato-tarifa dual de la distancia de 1.25Gbps/1.0625Gbps y de transmisión de los 40km con SMF.
El transmisor-receptor consiste en tres secciones: un transmisor del laser de DFB, un fotodiodo del PIN integrados con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Los transmisores-receptores son compatibles con el acuerdo de la Multi-fuente de SFP (MSA) y SFF-8472. Para más información, refiera por favor a SFP MSA.
Características
- Paquete enchufable de la pequeña forma del estándar industrial (SFP).
- Interfaz del monitor de diagnóstico de Digitaces obediente con SFF-8472.
- laser de 1310nm FP/1550nm DFB y receptor del PIN.
- EMI baja misma y protección excelente del ESD
- Consumo de energía menos que 1.0W.
- capacidad Caliente-enchufable.
Uso
♦ Gigabit Ethernet
Canal de la fibra del ♦
El ♦ cambia para cambiar el interfaz
Usos cambiados ♦ de la placa madre
Interfaz del router/del servidor del ♦
♦ otros sistemas de transmisión ópticos
Características de funcionamiento generales
| Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
Tarifa de datos | 1250 | Mb/s | ||||
| Voltaje de fuente | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fuente actual | Icc5 | 220 | mA | |||
| Temporeros de funcionamiento del caso. | Tc | 0 | 70 | °C | ||
| -10 | 80 | °C | ||||
| -40 | 85 | °C |
Parámetros del transmisor óptico (= VCC = 3,135 a 3,465 voltios SUPERIORES del °C -40 a 85,)
Parámetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Nota |
De potencia de salida medio | Po | -1 | 3 | dBm | ||
Laser OMA de potencia de salida | POMA | 0 | dBm | |||
Poder de la neutralización | Poff | -40 | dBm | |||
Ratio de la extinción | ER | 6 | DB | |||
Longitud de onda del centro de la salida | λc | 1530 | 1550 | 1565 | nanómetro | |
Ratio de la supresión del Lado-modo | SMSR | 30 | DB | |||
Anchura espectral (- 20dB) | ∆λ | 1 | nanómetro | |||
Tiempo óptico de la subida/caída (el 20%~80%) | tr/tf | 0,03 | ns | |||
Pena de la dispersión del transmisor | TDP | 3,0 | DB | 1 | ||
Inquietud de la generación (20KHZ-80MHZ) | GJ | 0,3 | UIp-p | |||
Pérdida de vuelta óptica | ORL | -12 | DB | |||
Máscara de ojo óptica | Milímetro | Obediente a IEEE802.3ae | 1 | |||
Inquietud entrada dependiente de los datos | DDJ | 0,1 | UI | |||
Los datos entraron la inquietud total | TJ | 0,28 | UI | |||
Parámetros del receptor óptico (= VCC = 3,135 a 3,465 voltios SUPERIORES del °C -40 a 85,)
Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | nota |
Longitud de onda del centro | λc | 1270 | 1610 | nanómetro | ||
Sensibilidad del receptor | Senador | -15,8 | dBm | 2 | ||
Sobrecarga del receptor | Psat | 0,5 | dBm | 2 | ||
El LOS De-afirma | LOSD | -19 | dBm | |||
El LOS afirma | LOSA | -28 | dBm | |||
Histéresis del LOS | 0,5 | 4 | DB | |||
Reflexión del receptor | Rrx | -12 | DB |
Lista del producto
Dimensión
Embalaje del producto
Prueba de compatibilidad
Marcas compatibles
Flujo de la producción
Para más detalles, agradable investigarnos libremente.
