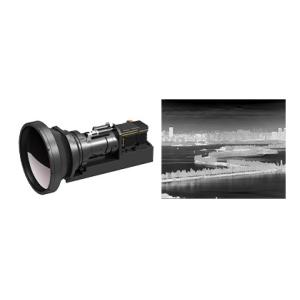

Lente termal refrescada 60~240mm/F4 del módulo 640x512/el 15μM With Continuous Zoom
GAVIN615B refrescó el módulo de la cámara de MWIR
El bajo consumo de energía 640x512/el 15μm MCT MWIR del acuerdo de GAVIN615B refrescó el módulo de la cámara
Descripción de producto
GAVIN615B es un mediados de módulo refrescado de la toma de imágenes térmica de la onda desarrollado por la tecnología de los sensores global (GST). Consiste en un detector de 640x512/el 15µm HgCdTe MWIR IR con el cryocooler RS046, la electrónica del hardware y los diversos algoritmos del tratamiento de la imagen también se integran ya para presentar imágenes termales agudas y claras.
Configurado con el cryocooler RS046, el GAVIN615B es muy compacto de tamaño, midiendo 125x92x67m m en la dimensión y pesando menos que 650g en peso. Es consumo de energía estable es tan bajo como 12w. Con el interfaz estándar industrial del cameralink, la cámara o el integrador de sistema infrarroja puede diseñar o integrar su propia cámara completa basada fácilmente en el módulo de la toma de imágenes térmica de GAVIN615B.
GAVIN que la serie refrescó el módulo termal utiliza GST MCT &T2SL refrescó detectores del IR e integra diversos algoritmos del tratamiento de la imagen para hacer salir imágenes infrarrojas claras en la oscuridad total o las malas condiciones meteorológicas. Puede detectar y reconocer riesgos y amenazas en el rato de larga distancia para presentar más detalles de la blanco en la distancia corta.
Características principales
Detección de la gama larga de la reunión
• Alta sensibilidad termal
• Campo visual amplio
• La detección de la gama larga, avión se puede detectar en los
60km lejos
Integración fácil en el sistema
• Interfaz de Cameralink/DVP, salida de la imagen de RAW/YUV
• Una variedad de lentes de zoom óptico continuas están disponibles
Especificaciones de producto
| Modelo | GAVIN615B |
| Funcionamiento del detector del IR | |
| Resolución | 640x512 |
| Echada del pixel | el 15μm |
| Cryocooler | RS046 |
| Gama espectral | los 3.7μm~4.8μm MW |
| Tiempo de enfriamiento (20°C) | ≤7min |
| NETD (20°C) | ≤20mK |
| Tratamiento de la imagen | |
| Velocidad de fotogramas | 50Hz/100Hz |
| Oscurecimiento de modo | Linear/histograma/mezclado |
| Zoom digital | ×1/×2/×4 |
| Dirección de la imagen | Horizontalmente/verticalmente/diagonalmente tirón |
| Algoritmo de la imagen | NUC/AGC/IDE |
| Especificación eléctrica | |
| Interfaz externo estándar | J30JZ 25pin |
| Vídeo análogo | PAL |
| Vídeo de Digitaces | 16bit RAW/YUV: 16bit DVP/Cameralink hizo salir |
| Sincronización externa | Sincronización externa del marco: Nivel RS422 |
| Comunicación | RS422, 115200bps |
| Fuente de alimentación | 20~28VDC |
| Consumo de energía estable | 12W |
| Dimensión (milímetros) | 125×92×67 |
| Peso | ≤650g |
| Temperatura de la operación | -40°C ~ +60°C |
| Magnitud de la vibración | Vibración: GJB Vehículo-montó transporte de alta velocidad Choque: onda del Mitad-seno, ms 40g 11, 3 dirección de AXIS 6 3 veces por cada uno |
| Lente óptica | |
| Lente opcional | Enfoque continuo 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Usos industriales
El módulo infrarrojo termal de la cámara de GAVIN615B es ampliamente utilizado muchas áreas tales como sistema de vigilancia remoto, sistema del aumento de Vision del vuelo, carga útil etc. del multidetector.
Sobre infrarrojo de GST
FAQ
1. ¿Cuál es sensiivity termal?
La sensibilidad termal, también nombrada NETD (ruido diferencia de la temperatura equivalente), es un parámetro dominante para evaluar cámaras de la toma de imágenes térmica de la onda media (MWIR) y de la onda larga (LWIR). Se relaciona directamente con la claridad medida por el toner termal. Es un valor numérico que representa el ratio señal/ruido de la diferencia de la temperatura y medido en los milliKelvins (mK). Cuanto más pequeño es el valor termal de la sensibilidad, más alta es la sensibilidad y más clara está la imagen.
¿2.What es la diferencia entre los detectores sin enfriar y refrescados del IR?
Hay actualmente dos tipos de sensores infrarrojos de la toma de imágenes térmica en el mercado, refrescados y sin enfriar.
El detector sin enfriar del IR actúa en la temperatura ambiente. Se basa en industria del semiconductor y puede ser fabricado así generalmente en volumen grande con costo tamaño pequeño y bajo. Los detectores sin enfriar del IR son ampliamente utilizados en portátil/PDA/dispositivos móviles.
Los detectores refrescados del IR se empaquetan en una unidad que los guarde en extremadamente - la baja temperatura que será apoyada por un refrigerador del cryo. Son mucho más grandes, más costosos y menos confiables que los sensores sin enfriar, principalmente debido a los sistemas de enfriamiento complejos que requieren. Sin embargo, los sistemas refrescados son increíblemente sensibles y trabajan generalmente con la óptica larga de la longitud focal para alcanzar la misión de la gama larga.
