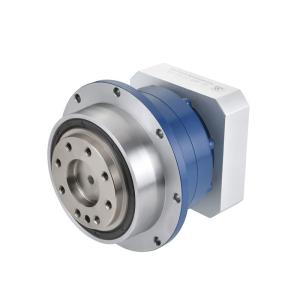

Caja de engranajes planetarios helicoidales de precisión lisa de alto par con bajo ruido
Número de modelo:Sección AH090
Lugar de origen:China
Cantidad mínima de pedido:≥10pcs
Condiciones de pago:T/T basado en cuenta de empresa
Capacidad de suministro:10000 piezas por mes
Tiempo de entrega:7-14days para el arreglo para requisitos particulares 3-4weeks de la versión del standad
Contacta
Add to Cart
Evaluación de proveedor
Dirección:
Parte industrial de Kaifull, zona industrial de Gaobu, Donguan, Guangdong, China, 523287
Proveedor Último login veces:
Dentro de 2 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto
El PRMCAS-Automatizar de una mejor manera.
Soluciones de automatización de control de movimiento precisas y
fiables
Más de 15 años de experiencia en control de movimiento industrial
AH090 Serie RATIO 3 a 100 Extra alta precisión engranaje helicoidal
caja de engranajes planetarios para máquinas CNC y diversas
aplicaciones de automatización industrial
1. Resumen de los productos
Las cajas de engranajes planetarias de transmisión helicoidal de alta precisión Kaifull PRMCAS AH090 SERIES se utilizan ampliamente en campos de automatización industrial de gama alta y son muy apreciadas por nuestros clientes en todo el mundo.
Aplicaciones de automatización industrial
Las máquinas de cajas de cambios planetarias con engranajes helicoidales se utilizan ampliamente en los campos industriales, especialmente adecuadas para aplicaciones que requieren una alta precisión, una gran carga y una alta fiabilidad,máquinas herramientas CNC, máquinas de talla civil, equipos médicos, equipos láser, fabricación de automóviles, robótica, metalurgiacon una capacidad de transmisión superior a 300 W, medición científica de equipos de calibración, industria de la construcción naval, etc.
Las siguientes son varias aplicaciones comunes de reductor planetario de engranajes oblicuos o helicoidales en el campo industrial:
Fabricación de máquinas herramienta
El reductor planetario de engranajes oblicuos se puede utilizar para el eje principal de la máquina herramienta, la transmisión de entrada y otras partes para mejorar la precisión y estabilidad del movimiento de la máquina herramienta.
Línea de producción automatizada
El reductor planetario de engranajes oblicuos puede utilizarse para automatizar el cinturón de transporte, la manipulación de maquinaria,robot y otro equipo en la línea de producción de automatización para lograr un control preciso de la ubicación y una transmisión eficiente.
Máquinas y aparatos para el embalaje
El reductor planetario de engranajes oblicuos se puede utilizar para el transporte, el montaje y los enlaces cerrados de las máquinas de embalaje para mejorar la precisión y la eficiencia del embalaje.
Máquinas y aparatos para la fabricación de textiles
El reductor planetario de engranajes helicoidales se puede utilizar para máquinas de hilos finos, máquinas integradas y máquinas de acabado en máquinas textiles para lograr efectos de transmisión relativamente estables y precisos.
La industria del automóvil
El reductor planetario de engranajes oblicuos es un dispositivo de transmisión importante en la transmisión de automóviles.
Industria metalúrgica
En la industria metalúrgica, el reductor planetario de engranajes helicoidales se utiliza generalmente en mecanismos de transmisión como máquinas de laminado y máquinas de laminado.
Industria del transporte marítimo
Las ventajas del reductor planetario de dientes oblicuos se han utilizado ampliamente en la industria naval.Dientes oblicuos reducidor planetario puede proporcionar un par de salida estable y efecto de transmisión suave.
2Especificaciones técnicas
Si necesita otras especificaciones de rendimiento, póngase en contacto con nosotros en cualquier momento por sales@zionkaifull.com, o whatsapp +8618682160096.
Las especificaciones técnicas generales de la caja de engranajes planetarios de la serie AH090
| Velocidad de entrada nominal (RPM) | 3000 | ||||
| Velocidad de entrada máxima (RPM) | 6000 | ||||
| Fuerza radical máxima (N) | 3300 | ||||
| Fuerza axial máxima (N) | 1700 | ||||
| Eficiencia (%) | 97% para una etapa o 95% para dos etapas | ||||
| Ruido (dB) | 62 | ||||
| Duración media (horas) | 20000 | ||||
Modelos de la serie AH090 de una etapa Datos técnicos principales
| Estructura | 1 etapa | ||||
| Indicadores de reducción | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| Torque de salida nominal (N) | 50 | 75 | 75 | 75 | 50 |
| Torque de frenado de emergencia (N) | 150 | 225 | 225 | 225 | 150 |
| Inercia del rotor(Kgcm2) | 0.61 | 0.48 | 0.47 | 0.47 | 0.44 |
| El color negro (arcmin) | 2 tipos: 3 minutos de arcopara la precisión P0 | ||||
Modelos de dos etapas de la serie AH090 Datos técnicos principales
| Estructura | Dos etapas | ||||||||||
| Indicadores de reducción | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 | 50 | 70 | 100 |
| Torque de salida nominal (N) | 90 | 96 | 96 | 96 | 96 | 87 | 96 | 96 | 96 | 87 | 50 |
| Torque de frenado de emergencia (N) | 270 | 288 | 288 | 288 | 288 | 261 | 288 | 288 | 288 | 261 | 150 |
| La velocidad de rotación del rotor (kg.cm2) | 0.72 | 0.5 | 0.44 | 0.44 | 0.39 | 0.39 | 0.39 | 0.39 | 0.39 | 0.39 | 0.39 |
| El color negro (arcmin) | 2 tipos: < 5 arcmin para la precisión P0 | ||||||||||
3Dibujos mecánicos (en mm)
Si necesita necesita los dibujos mecánicos de una caja de cambios específica o necesita cualquier personalización de los dibujos mecánicos, póngase en contacto con nosotros en cualquier momento por sales@zionkaifull.com, o WhatsApp +8618682160096.
Nota:Si encuentra dificultad en la selección del modelo, simplemente póngase en contacto con nosotros y se le recomendará el reductor más adecuado opersonalizado.
Más tipos de engranajes helicoidales
4Sistema de gestión de calidad de alto nivel
5. Garantizar y Servicios
- El período de garantía es de 18 meses a 2 años dependiendo de los productos.
- Apoyo técnico al cliente 24*7 por correo electrónico, WhatsApp, TeamViewer, llamada de voz o video, etc.
- Servicios de formación técnica a distancia o in situ, etc.
- Más servicios según las necesidades del cliente.
6. Conocimiento
Las principales diferenciasentre los reductores planetarios de engranajes espirales/rectos y los engranajes helicoidales son los siguientes,
La estructura del reductor planetario de engranaje recto o de espolón es relativamente simple, consistente en engranajes planetarios, engranajes solares, engranajes de anillo y conchas,pero el engranaje en general está entrando directamente en la malla directamentePor lo tanto, el reductor planetario de engranaje recto está centrado en el engranaje del sol. El área de malla del engranaje solar y el engranaje planetario es grande.La línea de malla del engranaje recto es una línea recta paralela al eje del engranajeEl reductor de engranajes grandes y rectos puede utilizar tanto una estructura de doble soporte como una sola estructura de soporte, que es más adecuada para ocasiones con menos requisitos de precisión, como equipos de mezcla,máquinas y aparatos de transporte por cinta, equipamiento de llenado, y otras ocasiones relativamente simples.
La estructura del reductor planetario de engranajes oblicuo o helicoidal es más complicada que el engranaje recto.y equipos exterioresEl engranaje de la rueda solar impulsa el funcionamiento de la rueda planetaria, la rueda planetaria está en el engranaje exterior, y las ruedas solares giran.y luego la potencia de salida es salidaLa línea de contacto corto demasiado largo a corto es un proceso de malla gradual. Por lo tanto, se sabe que el impacto de engranaje oblicuo de entrar en malla a salir y malla es mejor.Debido a las líneas diagonales de la superficie de contacto del reductor de engranajes diagonal, el error de transmisión de engranajes es pequeño, y también puede utilizar soporte doble y soporte único.
