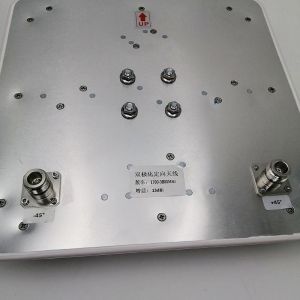

5G 1.7-3.8G 1710-3800M Dual polarizado 13dBi Direccional Estación Base Dual puerto Antena plana
Número de modelo:Se trata de una prueba de detección.
Lugar de origen:China.
Cantidad mínima de pedido:10
Condiciones de pago:T/T
Capacidad de suministro:5K por día
Tiempo de entrega:15 días
Contacta
Add to Cart
Evaluación de proveedor
Dongguan Guangdong China
Dirección:
En el segundo piso, edificio 1, parque industrial Xinhe no 162, calle Zhen?? an Este, ciudad de Chang?? an, ciudad de Dongguan, provincia de Guangdong.
Proveedor Último login veces:
Dentro de 29 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto
1Especificación
| A. Características eléctricas | |
| Frecuencia | 1710-3800 MHz |
| El S.W.R. | Se trata de un0 |
| Ganancia de la antena | 13dBi |
| Polarización | ± 45° |
| Ancho de haz horizontal | 35 ± 10° |
| Ancho de haz vertical | 35 ± 10° |
| F/B | > 17 dB |
| Impedancia | 50 ohm |
| Max. potencia | 50 W |
| B. Características del material y mecánicas | |
| Tipo de conector | 2*N Conector femenino |
| Dimensión | Se trata de una muestra de las características de las máquinas de ensayo. |
| Material de radoma | El ABS |
| Peso | 1.1Kg |
| C. Medio ambiente | |
| Temperatura de funcionamiento | - 40 °C ~ + 85 °C |
| Temperatura de almacenamiento | - 40 °C ~ + 85 °C |
| Operación Humedad | < 95% |
| Velocidad nominal del viento | 36.9m/s |
2. Datos de ensayo del parámetro de la antena - S
2.1 VSWR
+45¿ Qué?
-45 años.¿ Qué?
2.2 Eficiencia total y ganancia:
| +45° | -45° | |||
| Frecuencia (MHz) | Ganancias (dBi) | Frecuencia (MHz) | Ganancias (dBi) | |
| 1700 | 12.73 | 1700 | 12.288 | |
| 1800 | 12.921 | 1800 | 12.813 | |
| 1900 | 12.739 | 1900 | 12.897 | |
| 2000 | 12.695 | 2000 | 12.695 | |
| 2100 | 13.342 | 2100 | 12.726 | |
| 2200 | 13.684 | 2200 | 12.862 | |
| 2300 | 12.8 | 2300 | 12.997 | |
| 2400 | 12.068 | 2400 | 13.071 | |
| 2500 | 13.463 | 2500 | 12.584 | |
| 2600 | 13.332 | 2600 | 12.991 | |
| 2700 | 13.213 | 2700 | 13.069 | |
| 2800 | 13.078 | 2800 | 12.27 | |
| 2900 | 12.696 | 2900 | 11.535 | |
| 3000 | 12.574 | 3000 | 11.611 | |
| 3100 | 11.128 | 3100 | 10.716 | |
| 3200 | 9.743 | 3200 | 9.7103 | |
| 3300 | 8.4141 | 3300 | 8.456 | |
| 3400 | 5.1362 | 3400 | 7.6234 | |
| 3500 | 3.4828 | 3500 | 6.7931 | |
| 3600 | 5.211 | 3600 | 4.7113 | |
| 3700 | 5.8529 | 3700 | 5.9975 | |
| 3800 | 7.5069 | 3800 | 7.5467 | |
2.3 Modelo de radiación
| Puerto 1 + 45° | 2D-horizontal | 2D vertical | Horizontal y vertical |
| 1710 MHz | |||
| 2700 MHz | |||
| 3800 MHz |
| Puerto 2 -45° | 2D-horizontal | 2D vertical | Horizontal y vertical |
| 1710 MHz | |||
| 2700 MHz | |||
| 3800 MHz |
