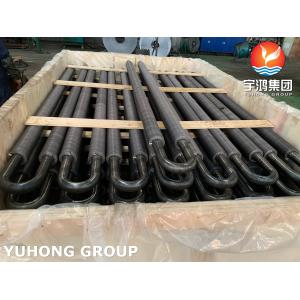

HFW U Bend Fined Tube ASME SA106 GR.B con aletas de acero al carbono para calderas de calor residual

HFW U Bend Fined Tube ASME SA106 GR.B con aletas de acero al carbono para calderas de calor residual

El A106 GR.B HFW U Bend Fined Tube se refiere a un tipo especializado de tubo intercambiador de calor con características específicas de material, fabricación y diseño.

Aquí hay un desglose de sus componentes:

1. A106 GR.B

• Especificación del material: ASTM A106 Grado B es un estándar de tubería de acero al carbono para el servicio a alta temperatura.
• Propiedades: Buena resistencia, soldadura y resistencia a la oxidación a altas temperaturas.

2. HFW (saldado a alta frecuencia)

• Proceso de fabricación: El tubo se forma a partir de una cinta de acero y se soldó mediante inducción de alta frecuencia o soldadura por resistencia, lo que garantiza una costura fuerte y consistente.
• Ventajas: rentable, buena precisión dimensional y adecuado para presiones/temperaturas moderadas.

3- ¿ Por qué?

• Característica del diseño: El tubo está doblado en forma de U, lo que permite diseños de intercambiadores de calor compactos (común en los intercambiadores de calor de cáscara y tubo).
• Objetivo: Facilitar la expansión/contracción térmica y simplificar el ensamblaje del haz de tubos.

4Tubo de aletas

• Mejora de la transferencia de calor: las aletas (ya sea unidas externamente o formadas integralmente) aumentan el área de la superficie, mejorando la eficiencia del intercambio de calor.
• Aplicaciones: Se utiliza en intercambiadores de calor refrigerados por aire, calderas o economizadores donde se necesita transferencia de calor de gas a líquido.

Consideraciones clave

• Los límites de temperatura/presión: A106 GR.B es adecuado para condiciones moderadas (hasta ~ 450°C).
• Tipos de aletas: Puede ser helicoidal, longitudinal o dentada, dependiendo de la aplicación.
• Radius de flexión: crítico para evitar la deformación; generalmente personalizado según los requisitos del diseño.

Composición química de la clase B de la norma ASTM A106 (porcentaje en peso)

Las notas:

A106 Gr. B es un tubo de acero al carbono sin elementos de aleación significativos.

El silicio debe ser ≥ 0,10% para la desoxidación.

Los elementos residuales (Cr, Cu, Mo, V) están limitados si se especifican para la soldabilidad.

Propiedades mecánicas del ASTM A106 grado B

Las notas:

El alargamiento varía con el grosor de la pared (las tuberías más delgadas pueden tener un alargamiento más alto).

Apto para el servicio a altas temperaturas (hasta 450 °C / 840 °F).

Comúnmente utilizado en plantas de energía, refinerías y calderas.

Comparación con otros grados (A106 Gr. A y C)

Principales aplicaciones de los tubos con aletas de la categoría A106 B

1. Intercambiadores de calor y calderas

• Los intercambiadores de calor de cáscara y tubo:

El diseño de la curva en U permite la expansión / contracción térmica, reduciendo la tensión en las configuraciones de tubos fijos

Las aletas mejoran la transferencia de calor entre fluidos (por ejemplo, gas de combustión caliente → agua / vapor).

• Unidades de recuperación de calor residual (UVR):

Captura el calor residual de los gases de escape (por ejemplo, en refinerías, plantas químicas).

• Los economizadores:

Precalenta el agua de alimentación de la caldera con gas de combustión, mejorando la eficiencia energética en las centrales eléctricas.

2. Generación de energía

• Condensadores refrigerados por aire (ACC):

Los tubos con aletas disipan el calor del vapor al aire (común en las centrales eléctricas de enfriamiento en seco).

• Los demás aparatos de calefacción:

La resistencia a altas temperaturas del A106 Gr.B ◄ se adapta a la generación de vapor (hasta 450 °C).

3Petroquímica y refinación de petróleo

• Calentadores de proceso:

Transfiere calor a los hidrocarburos en unidades de craqueo o columnas de destilación.

• Precalentadores de petróleo crudo:

Utiliza tubos con aletas para calentar el petróleo crudo antes de la destilación, reduciendo la viscosidad.

4. HVAC y calefacción industrial

• Calentadores térmicos de aceite:

Circula aceite caliente a través de tubos con aletas para un calentamiento uniforme en procesos industriales.

• Sistemas de secado:

Los tubos con aletas aceleran la transferencia de calor en los secadores de aire (por ejemplo, papel, procesamiento de alimentos).

5. Sistemas de energía renovable

• Calderas de biomasa:

Resiste la corrosión de los gases de combustión al tiempo que maximiza la recuperación de calor.

• Instalaciones térmicas solares:

La calefacción auxiliar con tubos con aletas garantiza una producción de energía constante.
