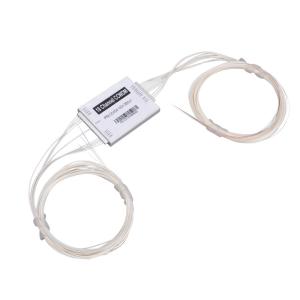

18CH Compacto CWDM CCWDM Multiplexador Amplía eficientemente la capacidad de ancho de banda de tu red óptica con este módulo compacto
Los multiplexadores compactos de división de longitud de onda
gruesa (CCWDM Mux) son la versión mini de CWDM Mux.La tecnología
CCWDM utiliza una plataforma óptica de espacio libre que puede
mejorar significativamente el rendimiento ópticoLas principales
ventajas de los módulos CCWDM Mux son la alta precisión y
estabilidad de longitud de onda, la baja pérdida de inserción,alto
aislamiento y baja PDL (pérdida dependiente de la polarización)Es
un protocolo transparente y soporta aplicaciones como el sistema
CWDM, redes PON y enlaces CATV.
HJY ofrece un módulo CWDM compacto que proporciona una expansión de
la capacidad de ancho de banda para el crecimiento futuro de la red
en uno de los paquetes más pequeños.y se puede instalar en una
variedad de situaciones de campo.
El CWDM compacto es de baja pérdida, estabilidad térmica y
excelente fiabilidad, con un diseño compacto de tamaño más pequeño
para ahorrar mucho espacio en la aplicación.Aplicable al sistema
CWDM y al servicio especial opcional
Especificaciones de funcionamiento:
Parámetro | 10 - ¿ Qué? | 12Ch | 14 - ¿ Qué? | 16Ch | 18Ch | |
En funcionamiento longitud de onda (nm) | 1260 a 1620 | |||||
El canal longitud de onda (nm) | 1270,1290¿Qué quieres decir?1590,1610, o bien 1271,1291¿Qué quieres decir?1591,1611 | |||||
El canal Espaciado | 20 | |||||
El canal Banda de acceso (nm) | CWL+/-6,5 nm | |||||
Inserción Pérdida (dB) | ≤ 15 | ≤ 15 | ≤ 18 | ≤ 18 | ≤ 2 años0 | |
El canal El valor de las emisiones de CO2 | ≤ 04 | |||||
El aislamiento (dB) | Adyacente | > 30 años | ||||
No contiguas | > 40 años | |||||
Polarización Modo Dispersión (PS) | ≤ 02 | |||||
Polarización Dependiente Pérdida (dB) | ≤ 02 | |||||
Directividad (db) | > 45 años | |||||
Regreso Pérdida (dB) | > 45 años | |||||
El número máximo El poder Modo de tratamiento (mW) | 500 | |||||
En funcionamiento Temperatura (oC) | -5 ~ +70 | |||||
Almacenamiento Temperatura (oC) | -40 ~ 85 | |||||
Fibras El tipo | G657A1 y sus derivados | |||||
Conector | DTD | |||||
Paquete Dimensión (mm) | L55 el número W45 el número H.6 | |||||
Nota:Las especificaciones anteriores son para dispositivos sin
conector.
Tecnología única del espacio libre
El CCWDM Mux adopta tecnología de espacio libre, que utiliza la luz
que se propaga en el espacio libre para transmitir datos de forma
inalámbrica.canales de señal adyacentes son en cascada por haz
paralelo en lugar de la fibraEsto ahorra mucho espacio para la caja
del paquete, y la mano de obra única también ayuda a CCWDM Mux
Demux con baja pérdida de inserción.
Comparación entre CCWDM y CWDM
Pérdida de inserción < 2,6 dB
La pérdida de inserción de CCWDM Mux es aproximadamente la mitad de
la del Mux CWDM convencional.
Diseño de paquetes compactos
CCWDM Mux utiliza el haz paralelo para la cascada en lugar de la
fibra, lo que ahorra espacio significativo.La dimensión mínima del
módulo de caja de aluminio CCWDM es inferior a 1/4 del tamaño del
módulo de cola de trenzas ABS CWDM mínimo.
Información sobre el pedido
Configuración | Canal No. | Tipo de cola de cerdo | Duración de la fibra | La inclinación (mm) | Conector |
CC = CCWDM | 40=4 canal 41=4+UPG 80=8 canal 81 = 8 + UPG1 82 = 8 + UPG2 - - - | 0=250um 1=900um | 0=0,5 m 1 = 1m 2 = 1,5m 3=otros | 1= L55 x W35 xH8 2=L44 x W25 x H6 | 0=Ninguno 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=otros |
Tipo 1:
Tipo 2:
