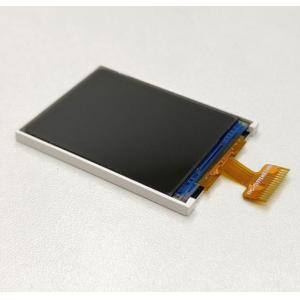

1.77 pulgadas SPI TFT módulo LCD 128x160 Resolución con toque opcional
Número de modelo:Tft177dg
Lugar de origen:Shenzhen China
Cantidad mínima de pedido:2000 PCS
Términos de pago:L/C, T/T
Capacidad de suministro:500k/mes
El tiempo de entrega:15 ~ 20 días hábiles
Contacta
Add to Cart
Evaluación de proveedor
Shenzhen China
Dirección:
Unidad 901B, piso 9, bloque D, Edificio Internacional Cai Fu Gang, Bao Yuan Road, distrito Bao An, Shenzhen, China
Proveedor Último login veces:
Dentro de 1 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto
Modulo LCD TFT SPI de 1,77 pulgadas anti-brillo
El TFT177DG es un módulo LCD TFT de 1.77-pulgadas con una resolución de 128 x 160, diseñado para mostrar el modo vertical.y electrónica de consumo.
Especificaciones clave
| Producto | 1Display TFT de 77 pulgadas |
|---|---|
| Resolución | 128*160 |
| Pantalla táctil | No se puede optar |
| Interfaz | El SPI |
| Temperatura de funcionamiento | -20 °C a +70 °C |
| Temperatura de almacenamiento | -30 °C a +80 °C |
| Certificación | Las condiciones de las pruebas deberán ser las siguientes:2015 |
| El cumplimiento | Conforme con las normas REACH y RoHS |
Características técnicas
- El IC ST7735 (compatible con el IC ILI9163V)
- Rango de voltaje de la fuente de alimentación: de 2,6 V a 3,3 V (típicamente 2,8 V)
- Superficie anti-reflejo para una visibilidad óptima en entornos luminosos
- Dirección de visión: 12:00
- La luminancia de la superficie: 200 Cd/m2
- Duración del LED: 40.000 horas
Configuración del pin
| - No, no es así. | El símbolo | Función |
|---|---|---|
| 1 | No incluido | No hay conexión. |
| 2 | El GND | Sistema de tierra |
| 3 | En el caso de las empresas | Cátodo LED de luz de fondo |
| 4 | Se trata de: | Anodo LED de luz de fondo |
| 5 | El GND | Sistema de tierra |
| 6 | Reinicio | Reinicie el pin de señal ("Bajo" está activado) |
| 7 | RS | Pín de selección de datos o comandos |
| 8 | El SDA | PIN de entrada/salida de datos de serie |
| 9 | El SCK | Interfaz en serie Entrada de reloj |
| 10 | CICV | Fuente de alimentación |
| 11 | CCC de riesgo | Fuente de alimentación |
| 12 | Las empresas | Chip seleccionado ("Bajo" está activado) |
| 13 | El GND | Sistema de tierra |
| 14 | No incluido | No hay conexión. |
Escenarios de aplicación
Electrónica de consumo portátil
- Dispositivos portátiles: Smartbands, monitores de salud
- Dispositivos portátiles: consolas de juegos en miniatura, reproductores de audio portátiles
Control industrial y automatización
- Panel HMI (interfaz hombre-máquina)
- Display de los equipos de ensayo y medición
IoT y hogar inteligente
- Los termostatos inteligentes y los controladores climáticos
- Tableros de instrumentos de los dispositivos conectados
Mercado de repuestos de automóviles y marinos
- Display de información secundaria
- Interfaces del escáner OBD-II
Dispositivos médicos y de laboratorio
- Monitores médicos portátiles
- Interfaces del equipo de diagnóstico
Preguntas frecuentes
P1: ¿Cuál es el tamaño exacto del área activa de la pantalla?
R: El área de visualización activa es típicamente ~ 35.8mm (W) x ~
44.8mm (H) para una pantalla diagonal de 1.77-pulgadas con una
resolución de 128x160.
P2: ¿Por qué debería elegir una interfaz SPI en lugar de una
paralela?
R: SPI es ideal para aplicaciones con pines GPIO de
microcontroladores limitados, utilizando solo 3-4 pines de datos
más energía.
P3: ¿En qué controladores se basan normalmente estas pantallas?
R: Comúnmente controlado por controladores ST7735S o ILI9163,
ampliamente soportado por bibliotecas de código abierto.
P4: ¿El "Touch Screen Optional" significa que puedo añadirlo más
tarde?
R: No, debe elegir en el momento de la compra si desea el módulo
con o sin panel táctil.
P5: ¿Qué tipo de tecnología táctil se utiliza?
R: Para esta pantalla, la pantalla táctil es un panel táctil
resistivo (RTP), una solución rentable.
