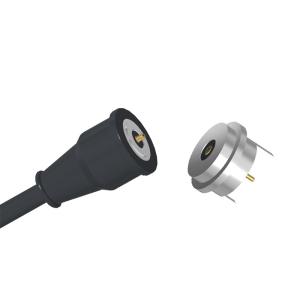

Conector de cable magnético personalizado Conector eléctrico magnético circular 2 pines para el uso inteligente

Conector circular de cable de carga magnético de 2 pines masculino y femenino para el uso inteligente.

Un conector de cable magnético redondo es un tipo de conector de carga o transferencia de datos que utiliza un mecanismo magnético para conectarse de manera segura a un dispositivo.

El material y el recubrimiento cumplen las normas ROHS y REACH.

Para garantizar la vida útil de la mecánica de contacto,NUNCA comprima el pin de pogo sobre la carrera de trabajo definida en el dibujo, lo que puede dañar el resorte interior.

Mecánica:

-Fuerza de contacto: 80 g±20 g a 1,1 mm de la cigeña de trabajo

- Prueba de vida:10,000ciclo

- Prueba de fuerza de adsorción:La adsorción femenina de acoplamiento es de 400 g ± 20%.

Eléctrico:

-Voltaje nominal: DC12V;Voltaje nominal: 3A máximo.

- Resistencia de contacto del alfiler de resorte: 50milliohm Max.

Desempeño medioambiental:

-Temperatura de funcionamiento: -25°C a +80°C

Espray de sal: 24 horas

USB2. ¿Qué quieres decir?0: USB/AM Tipo integrado (con protección contra sobrecarga y cortocircuito de 12V 3A)

Material del molde interno: PE

Sobre el moldeado:PVC Negro

Enlace de cable:blanco PVC Enlace de cable elíptico de metal blanco

El cable: OD3.5 2C 22AWG PVC blanco

Enchufe magnético: Enchufe magnético masculino

Parámetro de los conectores magnéticos circulares de 2 pines masculinos y femeninos:

Dibujo técnico del conector de cable circular de 2 pines

Dibujo técnico del conector magnético femenino circular de 2 pines

Decomponer la vista de conector magnético femenino

Conector de cable magnético circular de 2 pin, nodo de conexión

Vista del embalaje:

Ventajas del conector magnético:

●Diseño humanizado de la experiencia de conexión de adsorción automática;

●Anticaídas humanizadas: es fácil de quitar de la interfaz de carga y no es fácil de quitar el dispositivo;

●Duración de vida: hasta 100.000-200.000 ciclos;

●Diseño impermeable: el extremo femenino del dispositivo puede ser impermeable al polvo y al agua (IPX8);

● Tiempo de carga rápido: el diseño del conector magnético 5A-10A soporta una gran transmisión de corriente;

●La apariencia del conector magnético puede ajustarse según el diseño del dispositivo de aplicación del cliente;

●Diseño de la estructura del producto para evitar cortocircuitos y seguridad;

●Realizar la transmisión de señales de alta frecuencia, puede reemplazar la transmisión de señales de vídeo y audio de la función USB2.0 HDMI 1.3 tradicional

Aplicación de los productos de conectores magnéticos:

1.dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.)conexión de extremo del alambre de banda magnética

2Equipo médico, equipo inalámbrico, equipo de comunicaciones de datos, equipo de telecomunicaciones, equipo de automatización e industrial, equipo audiovisual

3.Aviación, electrónica aeroespacial, comunicaciones militares

4.Equipo de navegación, ensayo y medición para automóviles

5.Electrónica de consumo ((teléfonos móviles, computadoras tabletas, auriculares Bluetooth, cámara, reloj, productos electrónicos de consumo portátiles y muchos otros campos electrónicos.)

¿Por qué UPE debe ser su socio?

●Servicio de personalización profesional

●Capacidad de producción rápida de muestras

●Estricto sistema de control de calidad

●Procesamiento con componentes importados

●Equipo de ensayo de alta precisión

●Procedimientos razonables de control de costes

Cómo colocar el pedido de conector de cable magnético
* Identifique sus requisitos ((Tipo de conector, cantidad necesaria, requisitos personalizados, especificaciones técnicas)

*Negociar precios y condiciones (pueden aplicarse descuentos a granel).

* Confirmar los detalles del pedido (tipo de conector, cantidad, personalización).

* Realice el pago (a través de PayPal, transferencia bancaria u otros métodos seguros).

*Control de calidad y envío
*Rastrear el cargamento.

* Inspeccione el producto a su llegada para garantizar su calidad.

Plazo de pago:T/T, depósito del 50%, saldo del 50%

Método de pagoT / T, PayPal, OCBC

Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Transporte de mercancíasAire, Mar, Expreso

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables

Transporte marítimo
