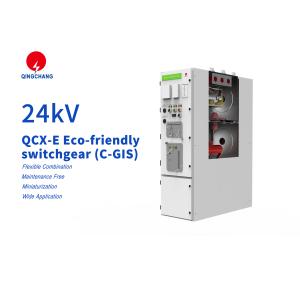

Celdas de conmutación metálicas encapsuladas con aislamiento de gas ecológicas de 24 kV C-GIS
Contacta
Add to Cart
Evaluación de proveedor
Beijing Beijing China
Dirección:
C1111 GEM Techcenter, No. 9, 3rd Street of Shangdi, Beijing
Proveedor Último login veces:
Dentro de 48 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto
Plan primario típico
Una solución opcional con una corriente nominal de corte de corta duración de 1250A y una corriente nominal de 25kA:
Una solución opcional con una corriente nominal de corte de corto tiempo de 1250A y una corriente nominal de 31,5kA:
Una solución opcional con una corriente nominal de corte de tiempo corto de 2500A y una corriente nominal de 31,5kA:
Una solución opcional con una corriente nominal de corte de tiempo corto de 3150A y una corriente nominal de 40kA:
Parámetros nominal
| S/N | Punto de trabajo | Unidad | Parámetro | ||||
| 1 | Válvulas de tensión | el kV | 24 | ||||
| 2 | Corriente nominal | A. No | 630,1250,2500,3150,4000 | ||||
| 3 | Frecuencia nominal | HZ | 50 por ciento | ||||
| 4 | Potencia nominal resistencia a la frecuencia Válvulas de encendido | Fase a fase y Fase-tierra | el kV | 65 | |||
| A través de una distancia aislante | el kV | 79 | |||||
| 5 | Relámpago nominal tensión de impulso (por ejemplo, 1,2/50 ms) | Fase a fase y Fase-tierra | el kV | 125 | |||
| A través de una distancia aislante | el kV | 145 | |||||
| 6 | Aumento de la temperatura del circuito principal | A. No | 1.1* Ir | ||||
| 7 | Corriente nominal de corte de corta duración | KA | 25,31.5,40 | ||||
| 8 | Corriente de cierre de cortocircuito nominal | KA | 63,80,100 | ||||
| 9 | Duración nominal del cortocircuito | el | 4 | ||||
| 10 | Corriente de resistencia a corto plazo nominal | KA | 25,31.5,40 | ||||
| 11 | Cantidad máxima nominal de resistencia a la corriente | KA | 63,80,100 | ||||
| 12 | Clasificación de duración eléctrica | / | E2 | ||||
| 13 | Dryair Presión nominal°C) | MPa | 0.07 | ||||
| 14 | Tasa anual de fuga de gas | % | ≤ 001 | ||||
| 15 | Grado de protección del depósito de gas | / | Protección IP67 | ||||
| 16 | Grado de protección de las cáscaras | / | Protección IP4X | ||||
| 17 | Vida útil mecánica de los interruptores | las veces | 10000 | ||||
| 18 | Vida útil del interruptor de desconexión | las veces | 3000 | ||||
| 19 | Vida útil del interruptor de puesta a tierra | las veces | 3000 | ||||
Resumen del producto
El interruptor cerrado por metal aislado de gas (C-GIS) QCX E
respetuoso con el medio ambiente es un producto C-GIS respetuoso
con el medio ambiente desarrollado independientemente por Beijing
Qingchang.El diseño se adhiere a conceptos ecológicos y
ecológicosLa tensión nominal cubre 10-35 kV, con corrientes que van
desde 630 a 3150 A, y una corriente de ruptura nominal de 25 ‰ 40
kA.El equipo ofrece una seguridad y fiabilidad extremadamente
altas, garantizando el funcionamiento continuo y estable de los
sistemas eléctricos y la seguridad personal de los operadores.
Los módulos funcionales de la serie QCX E adoptan conceptos de
diseño de equipos de conmutación modernos e innovadores, con
múltiples módulos funcionales disponibles para la selección.V-G
corbata de autobúsEn el caso de los módulos de control de
velocidad, los módulos de control de velocidad, los módulos de
control de velocidad, los módulos de control de velocidad, los
módulos de control de velocidad, los módulos de control de
velocidad, los módulos de control de velocidad y los módulos de
medición M, entre otros. Otros módulos pueden ser personalizados de
acuerdo con los requisitos del diagrama del sistema primario cuando
sea necesario. Estos módulos funcionales pueden ser instalados en
el sitio.
Características del producto
Combinación flexible
Este producto está diseñado con una solución universal de gas/SF6 respetuosa con el medio ambiente, segura y fiable, que satisface la demanda del mercado.
Libre de mantenimiento
El conductor de alto voltaje está completamente sellado, con líneas de entrada y salida a través de bujes aislantes, sin mantenimiento durante todo el ciclo de vida.
Miniaturización
Estructura compacta, reduciendo la huella en aproximadamente la mitad en comparación con el equipo de conmutación tradicional.
Amplia aplicación
Se puede utilizar en zonas costeras de gran altitud y húmedas.
