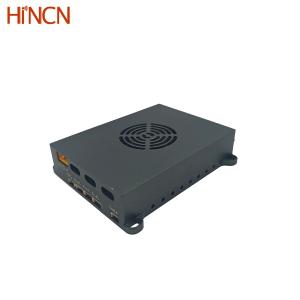

TDD inalámbrico COFDM Full Duplex RF Transceiver Red de datos Radio IP para drones
Número de modelo:HCL601
Lugar de origen:PORCELANA
Cantidad mínima de pedido:1 set
Términos de pago:L/C, D/A, D/P, T/T, Western Union, Moneygram
Capacidad de suministro:789pcs/mes
El tiempo de entrega:7 ~ 14 días hábiles
Contacta
Add to Cart
Evaluación de proveedor
Dirección:
14/F, The Belgian Bank Building, No. 721-725 Nathan Road, Mongkok, Kowloon, Hong Kong, China
Proveedor Último login veces:
Dentro de 23 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto
TDD inalámbrico COFDM Duplex IP Video Data Transceptor Sistemas de
comunicación de módem Drone
Características clave
- TDD OFDM Full Duplex IP Video Transceptor ideal para la aplicación de drones.
- Se admiten punto a punto y se admiten las redes de punto a múltiples
- Se puede controlar a través del navegador web o a través del puerto serie
- 3 Ethernet para transmisión de video de audio y 1 canal RS232/TTL para enlace de datos bidireccionales
- 300MW*2 Fuente de alimentación dual RF para transmisión de datos de video inalámbrico
- Usado en pares: transmisor en drones y receptor en tierra (mismo hardware, diferentes configuraciones)
Descripción general
El transceptor de datos de video IP Duplex HCL601 opera en las bandas de 600MHz o 1.4GHz con un enlace de datos inalámbricos de dos vías.Se combina con FHSS (espectro de propagación de saltos de frecuencia) y tecnología TDD OFDM para asegurarse de una mejor comunicación de señal de estabilidad incluso en condiciones rápidas de movimiento.
Especificaciones técnicas
| Número de modelo | HCL601 |
|---|---|
| Modulación | TDD OFDM |
| Frecuencia | 566 ~ 678MHz y 1420 ~ 1530MHz |
| Anchos de banda | 3/5/10/20/40MHz |
| Rendimiento | Máximo de 100 Mbps |
| Potencia de transmisión de RF | 300MW *2 (cada 300MW de las 2 antenas) |
| Constelación | QPSK, 16QAM, 64QAM, autoadapción |
| Sensibilidad | -102DBM (1 Mbps a 20MHz) |
| Transmisión de datos de IP | 3 puertos Ethernet |
| Transmisión de datos en serie | 1 canal rs232 o ttl |
| Rango de transmisión | 1 ~ 2 km (tierra a tierra), 5 ~ 22 km (dron a tierra) |
| Gestión | A través de la interfaz de usuario o control |
| Encriptación | Cifrado AES128 bits |
| Modo de red | Punto a punto, punto a multipunto, relé y malla (especificar) |
| Velocidad de movimiento | Apoyo al máximo de 120 km/h |
| Entrada de energía | 7 ~ 18V |
| Consumo de energía | <8W |
| Dimensiones | 83.7*61.4*19 mm |
| Peso | 98g |
Conexiones de entrada/salida
| Conexión | Descripción |
|---|---|
| Éternet | Conector PH1.25 mm de 3 canales de 3 canales, puenteado en el interior con la misma dirección IP |
| Datos UART | RS232 Data UART, conector de 3pin PH1.25 mm |
| Control UART | TTL Control UART, conector de 3pin PH1.25 mm |
| Encender | Conector XT30PW-M |
| Hormiga 1 | Puerto de antena TX/RX, SMA hembra |
| Hormiga 2 | Puerto de antena TX/RX, SMA hembra |
Solicitud:
El transceptor de datos de video IP Duplex HCL601 es un nuevo tipo de radio de comunicación duplx completa utilizada en sistemas de comunicación móvil, utiliza dos canales separados para la transmisión de enlace ascendente y enlace descendente. Es una luz IP de red de modulación TDD de modulación TDD con 300MW*2 RF Potencia de salida. Debido a su tamaño ligero y mini, cumple con los requisitos de varios drones y robots para la transmisión de datos de video a través de una videocámara IP o conexión de computadora.
