Módulo Transmisor de Video COFDM VHF UHF 433 Mhz 2.4 Ghz TX RX para UAV UGV
Número de modelo:HC-S5
Lugar de origen:PORCELANA
Cantidad mínima de pedido:1 set
Términos de pago:, T/T, Western Union, Moneygram, L/C, D/A, D/P
Capacidad de suministro:789 pcs/ mes
El tiempo de entrega:7 ~ 14 días hábiles
Contacta
Add to Cart
Evaluación de proveedor
Dirección:
14/F, The Belgian Bank Building, No. 721-725 Nathan Road, Mongkok, Kowloon, Hong Kong, China
Proveedor Último login veces:
Dentro de 23 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto
Placa base de transmisor/receptor de video COFDM VHF UHF con baja
latencia para UAV UGV
Especificaciones clave
| Modulación | COFDM |
| Formato de codificación de video | H.265 |
| Latencia | extremo a extremo≤120ms |
| Ancho de banda | 2/3/4/5/6/7/8MHz ajustable |
| Formato de salida de video | HDMI/CVBS |
| OEM y ODM | Soportado |
Descripción general del producto
Esta placa base de transmisor/receptor de video COFDM VHF/UHF presenta una latencia ultrabaja (≤120ms) y codificación H.265 avanzada, diseñada específicamente para aplicaciones de UAV y UGV que requieren una transmisión de video confiable en entornos desafiantes.
Características principales
- Diseño compacto con alta integración (50mm×35mm×10mm)
- Combina la modulación COFDM y la tecnología de codificación H.265
- Transmisión simultánea de video analógico y datos (hasta 230400 bps)
- Latencia ultrabaja (≤120ms de extremo a extremo)
- Excelente rendimiento NLOS con fuerte capacidad de difracción
- Admite transmisión móvil de alta velocidad (hasta 600 km/h)
- Diseño robusto de carcasa de aluminio para la disipación del calor y la resistencia a los golpes
- Rango de transmisión excepcional:
- 3 km como mínimo en condiciones NLOS (altura de antena de 3 m)
- 30 km en condiciones ideales con interferencias menores
- 100 km+ en entornos electromagnéticos limpios
- Configuraciones totalmente personalizables disponibles
Aplicaciones
Ideal para aplicaciones de seguridad pública y reconocimiento técnico, particularmente para equipos UAV y UGV de baja altitud y alta velocidad debido a su excepcional rendimiento de difracción y capacidades antiinterferencias en entornos de ancho de banda estrecho.
Rendimiento de transmisión
Especificaciones técnicas
| Modelo No. | HC-S5 |
| Voltaje de funcionamiento | DC11V~DC18V |
| Corriente de funcionamiento | Corriente de la placa base: 160mA, corriente de todo el transmisor: 0.5W@≤0.6A DC12V, 1W@≤0.8A DC12V, 2W/@≤1.1A DC12V, 3.5W@≤1.8A DC12V5mm conector de paso |
| Interfaz de control | Puerto RS232 estándar, 8 bits de datos, 1 bit de parada, paridad par, velocidad en baudios: 19200 |
| Interfaz de datos transparente | Puerto serie unidireccional (1200-230400 bps) con opciones de paridad |
| Cifrado | Cifrado AES de 128 bits |
| Constelación | QPSK(4QAM), 16QAM, 64QAM (predeterminado: QPSK) |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 (predeterminado: 1/2) |
| Intervalo de guarda | 1/32, 1/16, 1/8, 1/4 (predeterminado: 1/32) |
| Portadoras | 2K |
| Anchos de banda | 2MHz-8MHz ajustable (predeterminado: 2MHz) |
| Velocidades de bits | 1200kbs~20000kbs ajustable (predeterminado: 1500kbs) |
| Potencia transmitida | Placa base: -7 dBm; Transmisor: 0.5W-5W (personalizable) |
| Rango de frecuencia | 170~2900MHz ajustable en pasos de 100KHz |
| Formato de video de entrada | CVBS: NTSC/PAL |
| Codificación de video | H.265 |
| Retraso de video | extremo a extremo≤120ms |
| Protección | Carcasa de aluminio con diseño a prueba de óxido y resistente a los golpes |
| Tamaño | Placa base: 50×35×10mm; Transmisor: 67×48×23mm |
| Peso | Placa base≤15g |

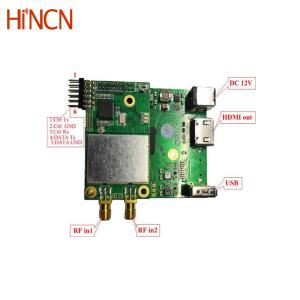

Especificación del receptor de video COFDM
| Frecuencia | 170-860MHz VHF&UHF |
| Anchos de banda | 2/3/4/5/6/7/8MHz ajustable |
| Nivel de entrada RF | -94dBm~0dBm (a 8M de ancho de banda)/-98dBm~0dBm (a 2M de ancho de banda) |
| Impedancia de entrada RF | 50Ω |
| Conector de entrada RF | SMA hembra |
| Modulación | COFDM |
| Constelación | QPSK,16QAM,64QAM (opcional) |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 (opcional) |
| Portadoras | 2K |
| Intervalo de guarda | 1/32, 1/16, 1/8, 1/4 (opcional) |
| Decodificación de video | H.265 |
| Relación de aspecto de la pantalla | 4:3 y 16:9 |
| Formato de salida de video | HDMI/CVBS |
| Voltaje de funcionamiento | DC12V <0.3A |
| Temperatura de funcionamiento | -35℃~+80℃ |
| Tamaño de la placa del receptor | 80×60×16mm |
| Peso de la placa del receptor | 0.1kg |
