Sensor de velocidad angular de giroscopio de fibra óptica micro-nano que integra la óptica con la salida digital
1 Ámbito de aplicación
El presente documento especifica los requisitos y métodos para el
uso y mantenimiento del giroscopio de fibra óptica micro-nano
MFOG-24 (producto en abreviatura).
2 Referencias y normas
GJB1649-1993 Las disposiciones de la legislación de los Estados
miembros Programa de control de la DSE para productos electrónicos
3 Definiciones
No hay ninguna.
4 Introducción del producto
4.1 Descripción general del producto
El giroscopio de fibra óptica micro-nano MFOG-24 (en lo sucesivo,
"el presente producto") es un sensor de velocidad angular que
integra la óptica con la salida digital, la mecánica y la
electrónica.Se basa en el efecto Sagnac., integra una variedad de
dispositivos de micro-nano fibra, y realiza el proceso de detección
mediante la detección,procesamiento y retroalimentación de la
diferencia de fase generada por dos haces de luz que se propagan en
direcciones opuestas.
Este producto está compuesto principalmente de componentes de
trayectoria óptica, componentes de circuito y componentes
estructurales.tamaño pequeño, peso ligero y así sucesivamente. y
puede aplicarse a ese control de actitud y medición del portador.
4.2 Composición
El producto está compuesto principalmente por los siguientes
componentes:
A) un conjunto de vías ópticas;
B) Placa de circuito de detección y control de señales;
C) El esqueleto, la cáscara y otras partes estructurales del anillo
de fibra óptica;

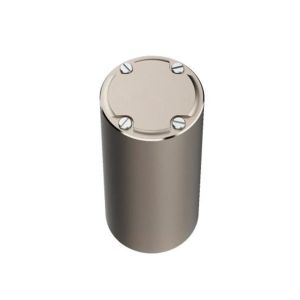

4.3 Aspecto y dimensiones
El producto es cilíndrico, con dimensiones globales de φ24 mm × 40
mm
Cuadro 1 Principales parámetros de rendimiento
| Las partidas | MFOG24 | Unidad |
| Señales de salida | El número de teléfono: | |
| Conector | Placas de soldadura | |
| Eje | 1 | |
| Consumo | ≤ 15 | - ¿ Qué? |
| Fuente de alimentación | 5 (± 0,15) | V. |
| Paseo al azar | ≤ 004 | °/√h(1σ) |
| Rango de acción | ≥ 500 | °/s |
| Bias (10s,1σ) | ≤ 15 | °/h |
| Prejuicios (Allan) | ≤ 04 | °/h |
| Repetibilidad de sesgos (Allan) | ≤ 04 | °/h |
| Factor de escala | 3600 | (LSB/o /s) |
| Factor de escala No linealidad | ≤ 300 | PPM ((1σ) |
| Tiempo de arranque | ≤ 1 año | el |
| Ancho de banda | 300 | HZ |
| Trabajo temporal. | -45 ~ +70 | °C |
| Mantenga la temperatura. | -55 ~ +85 | °C |
| Vibración | 20~2000,0.04 | El valor de las emisiones de gases de efecto invernadero |
| Las dimensiones | Φ24*40 | En el caso de los |
| Peso | ≤ 30 años | G |
