32 engranajes de espiga de acero del módulo 40CrNiMo V tipo engranaje helicoidal doble
Payment Terms:Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an
Number modelo:HB220803001
Lugar del origen:China
Cantidad de orden mínima:1 sistema
Capacidad de la fuente:220 sistemas/mes
Plazo de expedición:82 días
Contacta
Add to Cart
Evaluación de proveedor
Zhengzhou China
Dirección:
Camino del sur de Taihong 19# SongShan, Erqi Distict, Zhengzhou, China.
Proveedor Último login veces:
Dentro de 1 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto
32 Módulo 40CrNiMo Acero Los engranajes de espina de arenque tipo V
Especificaciones del producto
| Atributo | Valor |
|---|---|
| Módulo | 32 |
| Dureza | 260 a 280 HB |
| Marca del producto | Producción de equipos |
| Diámetro de la punta | 4500 |
| Ancho | 120 mm |
| El material | 40CrNiMoA |
Descripción del producto
Los engranajes de transmisión - 32 módulo 40CrNiMo de acero de
hierro de hierro engranaje tipo V de doble engranaje helicoidal
1) Descripción de los artes de hierro
Este engranaje de gran tamaño fue fabricado con acero forjado 40CrNiMoA.
- Tratamiento térmico de extinción y templado de materiales
- Trabajos de mecanizado - Torsión
- Procesamiento de fresado de dientes de engranajes
2) Características del engranaje de espina de arenque
- Apto para aplicaciones de trabajo pesado
- El engranaje de espina de arenque equilibra las fuerzas de empuje inherentes
- Difícil de fabricar, no puede ser cortado por máquinas simples de engranaje
| Productos | Conjunto de engranajes de herringbone |
|---|---|
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 32 |
| Número de dientes (Z) | 102 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 25° |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Endurecimiento por inducción |
| Dureza de la superficie | 50-55 HRC |
Comparación de los grados del código del acero
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | Se aplicará el procedimiento siguiente: | 4340 | SNCM 439 | El contenido de nitrógeno en la mezcla de nitrógeno y nitrógeno se calcula de acuerdo con el método utilizado en el cálculo de las emisiones. | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |

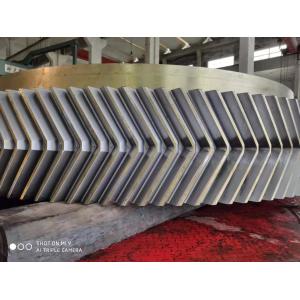

Imágenes del equipo
32 engranajes de espiga de acero del módulo 40CrNiMo V tipo engranaje helicoidal doble
