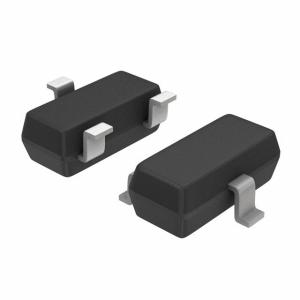

MMBFJ177LT1G Chip de circuito integrado JFET Chopper P−Channel - Agotamiento
Características • El paquete Pb−Free está disponible
MÁXIMOS RATINGS
| Clasificación | Símbolo | Valor | Unidad |
| Voltaje de puerta de drenaje | VDG | 25 | VCC |
| Voltaje de fuente de puerta inversa | VGS(r) | -25 | VCC |
Las clasificaciones máximas son aquellos valores más allá de los cuales se pueden producir daños en el dispositivo.Los valores nominales máximos aplicados al dispositivo son valores límite de tensión individuales (no en condiciones normales de funcionamiento) y no son válidos simultáneamente.Si se exceden estos límites, la operación funcional del dispositivo no está implícita, pueden ocurrir daños y la confiabilidad puede verse afectada.
CARACTERÍSTICAS TÉRMICAS
Placa FR−5 de disipación total del dispositivo (Nota 1) TA = 25°C Reducir por encima de 25°C | PD | 225 1.8 | mW mW/°C |
Resistencia termica, Unión al ambiente | RJA | 556 | °C/W |
| Temperatura de unión y almacenamiento | TJ, Tstg | −55 a +150 | ºC |
INFORMACIÓN SOBRE PEDIDOS
| Dispositivo | Paquete | Envío† |
| MMBFJ177LT1 | SOT−23 | 3000 cinta y carrete |
| MMBFJ177LT1G | SOT−23 | 3000 cinta y carrete |
CARACTERÍSTICAS ELÉCTRICAS (TA = 25°C a menos que se indique lo contrario)
| Característica | Símbolo | mínimo | máx. | Unidad |
CARACTERÍSTICAS OFF
| Voltaje disruptivo de la puerta-fuente (VDS = 0, ID = 1.0 Adc) | V(BR)GSS | 30 | - | VCC |
| Corriente inversa de puerta (VDS = 0 V CC, VGS = 20 V CC) | IGSS | - | 1.0 | nAdc |
| Voltaje de corte de fuente de compuerta (VDS = 15 Vdc, ID = 10 nAdc) | VGS (apagado) | 0.8 | 2.5 | VCC |
SOBRE CARACTERÍSTICAS
| Corriente de drenaje de voltaje de compuerta cero (VGS = 0, VDS = 15 VCC) (Nota 2) | IDSS | 1.5 | 20 | mcc | |
| Corriente de corte de drenaje (VDS = 15 V CC, VGS = 10 V CC) | ID (desactivado) | - | 1.0 | nAdc | |
| Fuente de drenaje en resistencia (ID = 500 Adc) | rDS (encendido) | - | 300 | Ω | |
| Capacitancia de entrada | VDS = 0, VGS = 10 V CC f = 1,0 MHz | ciss | - | 11 | pF |
| Capacidad de transferencia inversa | Crss | - | 5.5 | ||
2. Prueba de pulso: ancho de pulso < 300 s, ciclo de trabajo ≤ 2 %.
DIMENSIONES DEL PAQUETESOT−23 (TO−236AB) CASO 318−08 PROBLEMA AN
