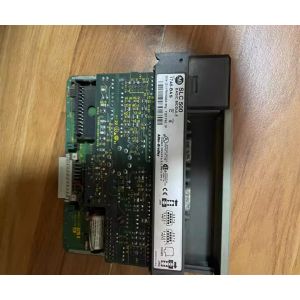

1746-BAS BASIC Módulo de ranura única Allen-Bradley SLC 500 BASIC Automatización de Rockwell

Descripción del 1746-BAS

El 1746-BAS es un módulo de ranura única utilizado en el hardware modular o de estilo fijo SLC 500.Modems y otros dispositivos para implementar la recopilación e integración de datos a nivel de máquina,

El módulo 1746-BAS cuenta con puertos de comunicación como las interfaces de comunicación PRT1, PRT2 y DH485.PRT 1 se utiliza exclusivamente para conectar el módulo BAS a los dispositivos del usuario mediante velocidades de transmisión de 300Este puerto se puede configurar para los modos RS232,423 / 422, 485.PRT 2 también se puede utilizar con dispositivos de usuario y también para la interfaz de módem utilizando el protocolo DF1También es capaz de RS232 / 423, RS422 / 485 modos de comunicación con las mismas tasas de Baud como PRT1.Es un puerto no aislado y requiere el uso de 1747-AIC para conectar el puerto a la red DH485.Es importante recordar que cuando PRT2 está configurado como DF1 o utilizado para la interfaz con un módem, el puerto de comunicación DH485 está desactivado.

El Allen Bradley 1746-BAS es un módulo de lenguaje básico del sistema SLC 500.Se puede conectar a módems., impresoras, terminales de interfaz del operador y otros dispositivos externos a través de dos canales configurables.El módulo 1746-BAS-T es una versión idéntica de mayor velocidad de este módulo con diferentes módulos de memoria opcionales. El módulo 1746-BAS tiene un tamaño de memoria de 24 KB con RAM respaldada por batería. Tiene una función de carga de fuente de alimentación de 0.150 a 5 Volts DC y 0.040 a 24 Volts DC. Para la comunicación utiliza RS-232/423,Puertos RS-422, RS-485 y DH-485 con una distancia de comunicación máxima de 1230 metros.

Tiene una velocidad de transferencia de datos estándar de 8 palabras de entrada y 8 palabras de salida para procesadores SLC 5/01 y superiores.El módulo 1746-BAS proporciona una fácil recopilación de datos y un entorno integrado de depuración de programasTiene opciones de almacenamiento de datos flexibles con una capacidad de interfaz de operador. Su interfaz de usuario proporciona un fácil acceso a las funciones del editor y tiene un entorno de programación de alto nivel; además,el 1746-BAS proporciona una amplia ayuda en línea al usuarioTiene otras características como reloj, calendario, editor de texto avanzado y 8 indicadores LED para diagnósticos de módulos e interfaz del operador, entre otros.Tiene una inmunidad al ruido estándar NEMA y de 0 a 60 grados Celsius (32 a 140 grados Fahrenheit) de temperatura de funcionamiento.

El Allen-Bradley 1746-BAS es un módulo SLC 500 SLC BASIC. Este módulo SLC BASIC tiene puertos de comunicación RS-232/423, -422, -485 y DH-485 para conexión a módems, impresoras,Interfaz hombre-máquina y otros dispositivosTambién tiene una batería de 24KB con RAM de respaldo y para almacenamiento de datos y programas de usuario.
