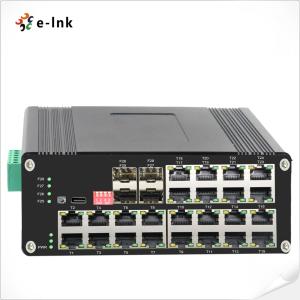

Interruptor Gigabit de 24 puertos L2+ endurecido con 4 puertos SFP USB-C fácil de administrar

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3

p

QoS

IEEE802.1d Spanning TreeReenvío &

Filtrado

Velocidad:14,880pps (10Mbps)148,800pps (100Mbps)1,488,000pps (1000Mbps) Memoria de búfer de paquetes:

12M bits

Tipo de procesamiento:

Almacenamiento y reenvío

Ancho de banda del plano posterior

110 Gbps

Longitud máxima del paquete:

10K Bytes Jumbo Frame

Tamaño de la tabla de direcciones:

8K

Direcciones MAC

Interfaz

Conector:

24 x RJ45 R

S485:

1

x RS485 (Opcional)

Puerto óptico:4

Terminal de tornillo de 3 pines estándar industrial SFP

USB

-C: 1 x USB-C (para gestión)

Interfaz serie RS485 (Opcional)Interfaz física

Terminal de tornillo de 3 pines estándar industrial Tipo de datos

1Ch RS485 Bidireccional

Señales RS-485

Data+, Data-, GND

Distancia de la línea del puerto serie (cobre)

1000 metros

Velocidad de transmisión

0 ~ 800 kbps

Ambiental

Temperatura de funcionamiento:

-40°C a 80°C (-40°F a 176°F)

Temperatura de almacenamiento:

-40°C a 85°C (-40°F a 185°F)Humedad relativa:

5% a 95% sin condensación

MTBF

> 200.000 horas

Eléctrico y mecánico

Entrada de alimentación:

12

~

48VDC

,

Alimentación redundante (bloque de terminales de 6 pines)

Consumo de energía:8W Máx.EN55022:2010+AC: 2011, Clase A Sobrecarga de entrada de alimentación:

Restablecimiento automático

Polaridad inversa:Presente

Interruptor DIP

Interruptor DIP de 4 dígitos

función

DIP

Función

ConfiguracionesSW 1

VLANON - HabilitadoOFF - Deshabilitado

SW 2

Gestión de anillo

ON - Habilitado

OFF - Deshabilitado

Redirección basada en flujo

Reservado

ON - Reservado

OFF - Reservado

SW 4

Reservado

ON - Reservado

OFF - Reservado

Enlace/Actividad

Puerto RJ45

(T1~T24)

Ethernet (por puerto):

Enlace/Actividad

Puerto RJ45

(T1~T24)

Fibra

:

Puerto Gigabit SFP: F25~F28

Dimensiones (AnxPrxAl):

155

x

115

x 85

mm

Peso:

1.2 Carcasa:G Carcasa:Aluminio Carcasa

Opciones de montaje:

Montaje en carril DINCaracterísticas del softwareProtocolos de redundancia

Soporte STP/RSTP/MSTP/ERPSv2, Agregación de enlaces

Soporte de multidifusión Soporte IGMP Snooping V1/V2/V3

,

soporte GMRP, GVMP,802.1Q

VLAN

Soporte IEEE 802.1Q 4K VLAN

,

soporte QINQ, VLAN doble,

Gestión del tiempoEN55022:2010+AC: 2011, Clase AQOS

Redirección basada en flujo

Limitación de velocidad basada en flujoEN55022:2010+AC: 2011, Clase A8*Colas de salida de cada puerto 802.1p/asignación de prioridad DSCP

Diff-Serv QoS, Marca/Observación de prioridad

Algoritmo de programación de colas (SP, WRR, SP+WRR)

ACL

ACL de emisión basada en puerto

ACL basado en puerto y VLAN
Filtrado de paquetes L2 a L4, coincidencia de los primeros 80 bytes del mensaje.
Proporcionar ACL basado en MAC, dirección MAC de destino, IP de origen, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
Mantenimiento de diagnóstico
Soporte de duplicación de puertos, Syslog, Ping

Función de gestión

Soporte CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestión, EEE, LLDP, servidor/cliente DHCP (IPv4/IPv6), Cloud/MQTT

Gestión de alarmas
Soporte de salida de alarma de relé de 1 vía, RMON, TRAP
Seguridad

Protección contra tormentas de difusión, HTTPS/SSLv3, AAA y RADIUS, SSH2.0

Soporte DHCP Snooping, Opción 82

,

acceso de seguridad 802.1X,

Soporte de gestión jerárquica de usuarios, lista de control de acceso ACL,

Soporte DDOS

,

filtrado/vinculación MAC basado en puerto, agujeros negros MAC, protección de origen IP, aislamiento de puertos, límite de velocidad de mensajes ARP

Funciones avanzadas de capa 2+EN55022:2010+AC: 2011, Clase ARuta estática
Aprobaciones reglamentarias
ISO9001, CE, RoHS, FCCEN55022:2010+AC: 2011, Clase AEN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Sobretensión)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Información de pedidos

Modelo

Descripción

ETH-DIMC2424M

Switch Ethernet gestionado industrial L2+ de 24 puertos 10/100/1000T + 4 puertos 1000X SFP

Opciones SFP

► Opción SFP. Seleccione su SFP en nuestra página de opciones SFP

Opciones de montaje

► Soporte de carril DIN predeterminado instalado

Opciones de alimentación

► Fuente de alimentación de carril DIN. Cable abierto para bloque de terminales.

► La fuente de alimentación debe comprarse por separado.

Aplicación
