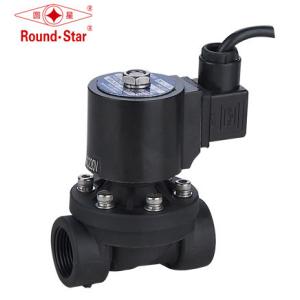

Válvula electromagnética de la fuente plástica impermeable PA66, válvula electromagnética Ip68 de 2 maneras subacuática
Número de modelo:SLDF-20SL
Lugar del origen:China
Cantidad de orden mínima:5pcs
Detalles de empaquetado:Exportación del paquete estándar
Medio de funcionamiento:Agua
Presión de trabajo:0 ~ 8bar (los detalles consideran la tabla de la especificación)
Contacta
Add to Cart
Evaluación de proveedor
Dirección:
Camino de No.66 Changxin, ciudad de Yuyao, provincia de Zhejiang, China
Proveedor Último login veces:
Dentro de 40 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto
El principio de funcionamiento de la válvula electromagnética:
la válvula electromagnética en la cámara cerrada, en diversas
posiciones con los agujeros, cada agujero lleva a una diversa
tubería, la cámara media de la válvula es, ambos lados son el
electroimán dos, que hace frente a la bobina de imán que activa el
cuerpo será atraído a que el lado vivo o escapado para archivar
diverso agujero de descarga del aceite controlando el movimiento
del cuerpo de válvula, y en el agujero es normalmente abierto, el
aceite hidráulico incorporará un diverso tubo del mercado, y
entonces la presión del aceite de empujar los pistones del aceite
apenas, pistón y de conducir la mudanza del mecanismo de arrastre
de la barra de pistón. Así controlando la corriente del solenoide
es movimiento mecánico controlado. La mirada válvula nacional y
electromagnética, de la acción se puede dividir hasta ahora en tres
categorías es decir: de actuación directa, retroceso, piloto, y la
diferencia de las diversos estructuras y materiales de la válvula
así como en el principio de tipo reverso del sacador puede ser
dividido en: válvula electromagnética del retroceso del diafragma,
válvula electromagnética del retroceso del pistón; el piloto puede
ser dividido en: pilote la válvula electromagnética actuada del
diafragma, válvula electromagnética actuada experimental del
pistón; del asiento y del sello de válvula los puntos materiales se
pueden dividir en: la válvula suave del lacre, las válvulas
electromagnéticas selló el acero, válvulas electromagnéticas del
sello del semi-acero.
Dibujo externo (subacuático) de la válvula electromagnética de la serie de SLDF
Tabla de la especificación de la válvula electromagnética de la serie de SLDF
| modelo | Tamaño del orificio (milímetros) | tamaño del interfaz | Cv | presión de funcionamiento (barra) | A×B×C (milímetro) | código de orden normal | material del cuerpo de válvula |
AC220V Hilo de G Latón material | |||||||
| SLDF-15 | 15 | el 1/2” | 3,8 | 0 ~ 6 | 68×56×117 | SLDF-15-AC220V | latón SS304 |
| SLDF-20 | 20 | 3/4" | 7,6 | 0 ~ 6 | 73×56×123 | SLDF-20-AC220V | |
| SLDF-25 | 25 | 1" | 12 | 0 ~ 6 | 100×74×135 | SLDF-25-AC220V | |
| SLDF-32 | 32 | 11/4" | 24 | 0 ~ 6 | 110×85×154 | SLDF-32-AC220V | |
| SLDF-40 | 40 | 11/2" | 30 | 0 ~ 6 | 120×90×162 | SLDF-40-AC220V | |
| SLDF-50 | 50 | 2" | 48 | 0 ~ 6 | 185×112×185 | SLDF-50-AC220V | |
| SLDF-15SL | 15 | el 1/2” | 3,8 | 0 ~ 6 | 76×68×107 | SLDF-15SL-AC220V | PA66 |
| SLDF-20SL | 20 | 3/4" | 7,6 | 0 ~ 6 | 80×68×111 | SLDF-20SL-AC220V | |
| SLDF-25SL | 25 | 1" | 12 | 0 ~ 6 | 107×82×117 | SLDF-25SL-AC220V | |
| SLDF-65JF | 65 | Reborde conexión | 53 | 0.3~8 | 256×185×318 | SLDF-65JF-AC220V | SS304 |
| SLDF-80JF | 80 | 82 | 0.3~8 | 277×200×327 | SLDF-80JF-AC220V | ||
| SLDF-100JF | 100 | 129 | 0.3~8 | 350×220×345 | SLDF-100JF-AC220V | ||
| SLDF-150JF | 150 | 292 | 0.3~8 | 450×285×400 | SLDF-150JF-AC220V | ||
| SLDF-65CF | 65 | reborde conexión | 53 | 0.3~8 | 258×185×330 | SLDF-65CF-AC220V | Arrabio |
| SLDF-80CF | 80 | 82 | 0.3~8 | 280×200×330 | SLDF-80CF-AC220V | ||
| SLDF-100CF | 100 | 128 | 0.3~8 | 354×220×390 | SLDF-100CF-AC220V | ||
| SLDF-125CF | 125 | 222 | 0.3~8 | 430×250×470 | SLDF-125CF-AC220V | ||
| SLDF-150CF | 150 | 292 | 0.3~8 | 454×285×480 | SLDF-150CF-AC220V | ||
| SLDF-200CF | 200 | 513 | 0.3~8 | 573×340×590 | SLDF-200CF-AC220V |
Tabla de la dimensión externa de la válvula electromagnética de la serie del reborde de SLDF
| modelo | Dimensión de la conexión del reborde de PN=1.6MPa GB/T9113.1-2000 (milímetros) | ||||||||
| DN | L | D | H | K | d | C | f | n-φ | |
| SLDF-65JF | 65 | 256 | 185 | 318 | 145 | 118 | 20 | 3 | 4-φ18 |
| SLDF-80JF | 80 | 277 | 200 | 327 | 160 | 132 | 20 | 3 | 8-φ18 |
| SLDF-100JF | 100 | 350 | 220 | 345 | 180 | 156 | 22 | 3 | 8-φ18 |
| SLDF-150JF | 150 | 450 | 285 | 400 | 240 | 211 | 24 | 3 | 8-φ22 |
| SLDF-65CF | 65 | 258 | 185 | 330 | 145 | 118 | 20 | 3 | 4-φ18 |
| SLDF-80CF | 80 | 280 | 200 | 330 | 160 | 132 | 20 | 3 | 8-φ18 |
| SLDF-100CF | 100 | 354 | 220 | 390 | 180 | 156 | 22 | 3 | 8-φ18 |
| SLDF-125CF | 125 | 430 | 250 | 470 | 210 | 186 | 22 | 3 | 8-φ18 |
| SLDF-150CF | 150 | 454 | 285 | 480 | 240 | 211 | 24 | 3 | 8-φ22 |
| SLDF-200CF | 200 | 573 | 340 | 590 | 295 | 266 | 24 | 3 | 12-φ22 |
Válvula electromagnética de la fuente plástica impermeable PA66, válvula electromagnética Ip68 de 2 maneras subacuática
