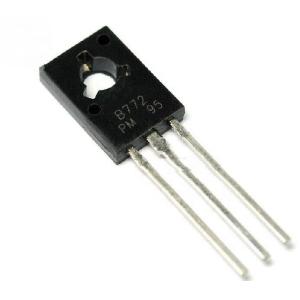

TO-126 Plástico-encapsulan el TRANSISTOR de los transistores B772 (PNP)
CARACTERÍSTICA
Transferencia de poca velocidad
MARCADO
Código de B772=Device
Punto sólido = verde que moldea el dispositivo compuesto, si ninguno, el dispositivo normal XX=Code
INFORMACIÓN EL ORDENAR
| Número de parte | Paquete | Método del embalaje | Cantidad del paquete |
| B772 | TO-126 | Bulto | 200pcs/Bag |
| B772-TU | TO-126 | Tubo | 60pcs/Tube |
GRADOS MÁXIMOS (Tun =25 Š a menos que se indicare en forma diferente)
| Símbolo | Parámetro | Valor | Unidad |
| VCBO | Voltaje de la Colector-base | -40 | V |
| VCEO | Voltaje del Colector-emisor | -30 | V |
| VEBO | Voltaje de la Emisor-base | -6 | V |
| IC | Corriente de colector - continua | -3 | A |
| PC | Disipación de poder del colector | 1,25 | W |
| RӨJA | Resistencia termal del empalme a ambiente | 100 | ℃/W |
| Tj | Temperatura de empalme | 150 | ℃ |
| Tstg | Temperatura de almacenamiento | -55-150 | ℃ |
CARACTERÍSTICAS ELÉCTRICAS
TA =25 Š salvo especificación de lo contrario
| Parámetro | Símbolo | Condiciones de prueba | Minuto | Tipo | Máximo | Unidad |
| voltaje de avería de la Colector-base | V (BR) CBO | IC=-100μA, ES DECIR =0 | -40 | V | ||
| voltaje de avería del Colector-emisor | (BR) CEO V | IC= -10MA, IB=0 | -30 | V | ||
| voltaje de avería de la Emisor-base | V (BR) EBO | ES DECIR = -100ΜA, IC=0 | -6 | V | ||
| Corriente de atajo de colector | ICBO | VCB= -40V, ES DECIR =0 | -1 | μA | ||
| Corriente de atajo de colector | ICEO | VCE=-30V, IB=0 | -10 | μA | ||
| Corriente del atajo del emisor | IEBO | VEB=-6V, IC=0 | -1 | μA | ||
| Aumento actual de DC | hFE | VCE= -2V, IC= -1A | 60 | 400 | ||
| voltaje de saturación del Colector-emisor | VCE (sentado) | IC=-2A, IB= -0.2A | -0,5 | V | ||
| Voltaje de saturación del emisor de base | VBE (sentado) | IC=-2A, IB= -0.2A | -1,5 | V | ||
Frecuencia de la transición | pie | VCE= -5V, IC=-0.1A f =10MHz |
50 |
80 |
Megaciclo |
CLASIFICACIÓN DEFEde h(2)
| Fila | R | O | Y | GR |
| Gama | 60-120 | 100-200 | 160-320 | 200-400 |
Características típicas
Dimensiones del esquema del paquete
| Símbolo | Dimensiones en milímetros | Dimensiones en pulgadas | ||
| Minuto | Máximo | Minuto | Máximo | |
| A | 3,300 | 3,700 | 0,130 | 0,146 |
| A1 | 1,100 | 1,400 | 0,043 | 0,055 |
| b | 0,380 | 0,550 | 0,015 | 0,022 |
| c | 0,360 | 0,510 | 0,014 | 0,020 |
| D | 4,300 | 4,700 | 0,169 | 0,185 |
| D1 | 3,430 | 0,135 | ||
| E | 4,300 | 4,700 | 0,169 | 0,185 |
| e | 1,270 TIPO | 0,050 TIPOS | ||
| e1 | 2,440 | 2,640 | 0,096 | 0,104 |
| L | 14,100 | 14,500 | 0,555 | 0,571 |
| 0 | 1,600 | 0,063 | ||
| h | 0,000 | 0,380 | 0,000 | 0,015 |
