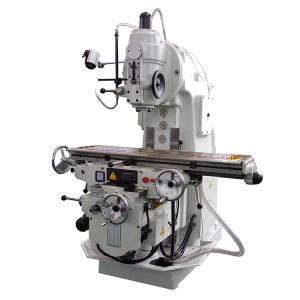

Proceso acanalado del metal vertical de la fresadora X5032 y del engranaje plano
La fresadora vertical X5032 es una máquina-herramienta ampliamente utilizada en fresadoras. Es una máquina para corte de metales potente con alta rigidez y gama ancha de la alimentación. Puede soportar el corte de la carga pesada.
La forma cónica vertical del eje de la fresadora X5032 se puede instalar directamente o a través de los accesorios con las diversas fresas cilíndricas, las fresas de la oblea, formando las fresas, las fresas de extremo, el etc. Es conveniente para procesar los aviones, los cartabones, los surcos, los agujeros, el etc. de diversas piezas. Es un equipo de proceso ideal para la fabricación de la maquinaria, los moldes, los instrumentos, los instrumentos, los automóviles, las motocicletas y otras industrias.
| DATOS TÉCNICOS PRINCIPALES | Artículo | X5032A | X5032 |
| Forma cónica del eje | 7:24 ISO50 | 7:24 ISO50 | |
| Nariz del eje para presentar distancia | milímetro | 60-540 | 60-420 |
| Centro vertical del eje de la distancia de la superficie de la guía a la cama | milímetro | 325 | 320 |
| Gama de velocidades del eje | RPM | 60-1800 | 40-1300 |
| Torneado de piezas en ángulo vertical de la cabeza que muele | ° | 30 | 30 |
| Tamaño de la tabla | milímetro | 1500x320 | 1500x320 |
| /vertical (vertical/horizontal) del viaje de la tabla | milímetros | 1000/380/450 | 980/320/420 |
| Nivel de entrada longitudinal del motor de /transverse de la tabla | mm/min | 22-555 | 22-555 |
| Velocidad motorizada vertical de la elevación del banco de trabajo | mm/min | 590 | 590 |
| El poder del motor de la impulsión principal | kilovatio | 5,5 | 3/4 |
Motor de alimentación del motor del banco | W | 750 | 750 |
Poder motorizado elevaciones del motor de la elevación | W | 1100 | 1100 |
Poder de enfriamiento del motor de la bomba | W | 90 | 90 |
Dimensiones totales de la máquina | milímetro | 2200x1900 x 2250 | 1600x 1700 x 1800 |
Importe neto/total de | T | 3/2.8 | 2/2.1 |
1. Los componentes principales de la base de la fresadora X5032, del fuselaje, del banco de trabajo, del asiento y de la caja verticales toda de la diapositiva de la diapositiva media del asiento, de la elevación del cabezal se echan de los materiales de alta resistencia y son tratados por el envejecimiento artificial para asegurar la estabilidad del uso a largo plazo de máquinas-herramientas.
2, cabeza que muele vertical vertical de la fresadora X5032 se
pueden ajustar en el avión vertical por ±45°, y amplían la gama de
proceso de la máquina-herramienta; el transporte del eje es un
rodamiento de rodillos, la fuerza de sustentación es fuerte, y el
eje adopta el frenado del consumo de energía. El esfuerzo de
torsión dinámico es grande, parando rápidamente y confiablemente.
3, cuadro vertical X/dirección de Y de fresadora X5032/de Z tiene
alimentación manual, alimentación motorizada y adelante tres
rápidos motorizados, velocidad de alimentación pueden cumplir
diversos requisitos de proceso; la alimentación rápida puede hacer
que el objeto rápidamente alcanza la posición de proceso, el
proceso es conveniente y rápido, y se acorta el tiempo de
no-proceso.
4, X5032 la fresadora vertical carril de guía de la tres-dirección
de X, de Y, de Z por el amortiguamiento estupendo-audio,
tratamiento de pulido y que raspa de la precisión, con la
lubricación forzada, mejoran exactitud y amplían la vida de
servicio de la máquina.
5. El dispositivo vertical de la lubricación de la fresadora X5032
puede forzar la lubricación de los tornillos de posicionamiento y
de los carriles de guía verticales, horizontales y verticales para
reducir el desgaste de la máquina-herramienta y para asegurar la
operación eficiente de la máquina-herramienta. Al mismo tiempo, el
sistema de enfriamiento cambia el flujo del líquido refrigerador
ajustando la boca. Para cubrir diversas necesidades de proceso.
6, diseño vertical de la fresadora X5032 es ergonómicos y fáciles
de actuar; el panel de la operación se diseña con símbolos
visuales, simple e intuitivo.
