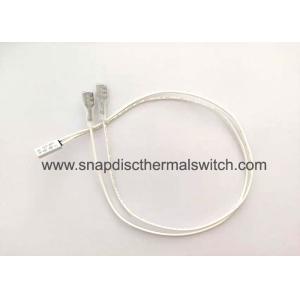

Interruptor de protección térmica BK05-BB5D 250V 10A para el motor del capó de alcance, certificado UL
Número de modelo:Se aplicará el procedimiento siguiente:
Lugar de origen:porcelana
Cantidad mínima de pedido:1000 piezas
Condiciones de pago:T/T, Western Union
Capacidad de suministro:2,000,000PCS por mes
Tiempo de entrega:Entre 5 y 7 días hábiles
Contacta
Add to Cart
Miembro del sitio
Dongguan Guangdong China
Dirección:
No.3048, ciudad plástica internacional del 3ro edificio, pueblo de Renzi Yuan, ciudad de Xiegang, Dongguan Guangdong, China
Proveedor Último login veces:
Dentro de 2 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto
Interruptor de protección térmica BK05-BB5D 250V 10A para el motor del capó de alcance, certificado UL
Detalle rápido:
| Modelo | Se aplicará el procedimiento siguiente: |
| Tipo de restablecimiento | Reinicio automático |
| Solo un palo, solo un lanzamiento. | |
| Material del caso: | Plastico o metal |
| Voltagem y corriente nominal | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. |
| Tipo de contacto | Normalmente cerrado ((abierto en aumento) o normalmente abierto ((cerrado en aumento) |
| Rango de temperatura de funcionamiento | 30° 160°C |
| Tolerancia a la temperatura | ± 5,0°C |
| Resistencia de contacto | ≤ 50 mΩ |
| Resistencia al aislamiento | ≥ 100MΩ |
| Resistencia dieléctrica | ≥ 1500V |
| Ciclo de vida | 10, 000 Ciclos |
| Certificado | CQC,TUV,UL,VDE,ROHS,REACH y otros |
Descripción:
El protector térmico BK05-BB5D utiliza una cinta bimetal en forma de disco de alta sensibilidad como elemento de detección de temperatura. Está compuesto por una cinta bimetal, contacto móvil, pieza de contacto estacionaria,base fijaLa banda bimetálica está fijada en la base.que puede mantener la consistencia de la desconexión y reiniciar la temperatura después de un uso prolongadoSu función principal es la protección contra el sobrecalentamiento y la sobrecarga.
Principio de funcionamiento: cuando la temperatura se eleva a un
cierto valor, la cinta bimetal se desprende instantáneamente y el
contacto se mueve rápidamente para desconectar el circuito.Cuando
la temperatura cae a un cierto valor, la tira bimetálica se
restablecerá y el contacto volverá al estado original para lograr
el propósito de cambiar el circuito.carcasa sellada de todo el
dispositivo, y es resistente al secado, manteniendo la precisión y
la alta fiabilidad de la desconexión y el restablecimiento durante
toda su vida útil.
El protector térmico de la serie BK05-BB5D es de tamaño pequeño, sensible a la temperatura, de protección precisa y fiable, especialmente adecuado para la protección de seguridad de los cables de detección de temperatura,placa de protección de la batería, micro motor y transformador, etc.
Aplicaciones:
1. Balasto electrónico
2Batería recargable
3. Máquina de caballos de fuerza fraccionada
4Transformador.
5. Bomba de agua de motor ac
6Motor de corriente continua
7Calentador eléctrico
8Herramienta eléctrica portátil
Ventajas competitivas:
1. Tamaño pequeño, fácil de instalar
2. Importación de chapa de temperatura bimetal de acción rápida,
velocidad de reacción rápida
3La vida útil es de más de 10.000 veces
4Baja resistencia, inferior a 25 mm
5Proceso de lixiviación antivacío de estaño
6Protección doble contra corrientes de temperatura
7Las pistas pueden ser personalizadas según el cliente.
8. Puede sustituir tb05 BH05 SENSATA 17AM 7AM ST-22 PEPI y otros
productos
Especificaciones:
1. Esquema dimensional
2Dibujo estructural
| Tipo de estuche de plástico | Tipo de caja metálica |
2Resina epoxi 3Placa de contacto fija 5Placa de resorte móvil 7- Es una caja de plástico. 8Bloque aislante 9. Placa base | 1. Plomo 2. Resina epoxi 3Placa de contacto fija 4Contacto móvil 5Placa de resorte móvil 6. Banda bimetal 7Casilla de metal. 8Bloque aislante 9. Placa base 10. tubo aislante |
3. Tabla de temperatura de acción
| KSD9700 | |||||||||||||
| Código | Temperatura de acción | Reinicie la temperatura | Código | Temperatura de acción | Reinicie la temperatura | ||||||||
| 45 | 45 ± 5 °C | 25 ± 8 °C | 110 | 110 ± 5 °C | 75 ± 15 °C | ||||||||
| 50 | 50 ± 5 °C | 30 ± 8 °C | 115 | 115 ± 5 °C | 75 ± 15 °C | ||||||||
| 55 | 55 ± 5 °C | 35 ± 10 °C | 120 | 120 ± 5 °C | 80 ± 15 °C | ||||||||
| 60 | 60 ± 5 °C | 40 ± 10 °C | 125 | 125 ± 5 °C | 85 ± 15 °C | ||||||||
| 65 | 65 ± 5 °C | 45 ± 15 °C | 130 | Clasificación de las emisiones | 90 ± 15 °C | ||||||||
| 70 | 70 ± 5 °C | 50 ± 15 °C | 135 | 135 ± 5 °C | 95 ± 15 °C | ||||||||
| 75 | 75 ± 5 °C | 50 ± 15 °C | 140 | Clasificación de las emisiones | 100 ± 15 °C | ||||||||
| 80 | No más de 80 ± 5 °C | 55 ± 15 °C | 145 | 145 ± 5 °C | 105 ± 15 °C | ||||||||
| 85 | 85 ± 5 °C | 55 ± 15 °C | 150 | 150 ± 5 °C | 110 ± 15 °C | ||||||||
| 90 | 90 ± 5 °C | 60 ± 15 °C | 155 | 155 ± 5 °C | 115 ± 15 °C | ||||||||
| 95 | 95 ± 5 °C | 65 ± 15 °C | 160 | 160 ± 5 °C | 120 ± 15 °C | ||||||||
| 100 | 100 ± 5 °C | 65 ± 15 °C | 165 | 165 ± 5 °C | 125 ± 15 °C | ||||||||
| 105 | 105 ± 5 °C | 70 ± 15 °C | 170 | 170 ± 5 °C | 130 ± 15 °C | ||||||||
| Observación: | |||||||||||||
| Temperatura de reinicio: 2/3 de la temperatura de acción, la tolerancia es ± 15 °C o personalizada. | |||||||||||||
