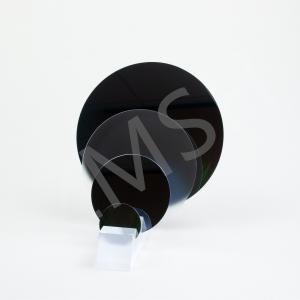

4 pulgadas GaN-on-Si Wafers Gallium Nitride Wafer Epi-wafer 6 pulgadas 8 pulgadas Dureza 9.0 Mohs para potencia RF LED
Número de modelo:Wafers de GaN sobre Si
Lugar de origen:China.
Condiciones de pago:T/T
El tiempo de entrega:Entre 2 y 4 semanas
El material:Capa de GaN en el sustrato sI
Tamaño:4 pulgadas, 6 pulgadas 8 pulgadas
Contacta
Add to Cart
Evaluación de proveedor
Shanghai Shanghai China
Dirección:
Habitación.1-1805, No.1079 calle Dianshanhu, área de Qingpu ciudad de Shanghai, China /201799
Proveedor Último login veces:
Dentro de 13 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto
GaN en la oblea compuesta de Si, oblea de Si, oblea de silicio, oblea compuesta, GaN en el sustrato de Si, sustrato de carburo de silicio, 4 pulgadas, 6 pulgadas, 8 pulgadas, capa de nitruro de galio (GaN) en el sustrato de silicio (Si)
Características del GaN en la oblea de Si
- utilizar GaN en obleas compuestas de Si para fabricar
- Apoyar los personalizados con diseño de obras de arte
- de alta calidad, adecuado para aplicaciones de alto rendimiento
- alta dureza y alta eficiencia, con alta densidad de potencia
- ampliamente utilizado en electricidad de potencia, dispositivos de RF, 5G y más allá, etc.
Más sobre el GaN en la oblea de Si
GaN-on-Si es un material semiconductor que combina las ventajas del nitruro de galio (GaN) y el silicio (Si).
GaN tiene las características de una amplia banda, alta movilidad de electrones y resistencia a altas temperaturas, lo que lo hace tener una ventaja significativa en aplicaciones de alta frecuencia y alta potencia.
Sin embargo, los dispositivos GaN tradicionales generalmente se basan en materiales de sustrato caros como zafiro o carburo de silicio.
Por el contrario, GaN-on-Si utiliza obleas de silicio más grandes y de menor costo como sustratos, lo que reduce en gran medida los costes de producción y mejora la compatibilidad con los procesos existentes basados en silicio.
Este material se utiliza ampliamente en electrónica de potencia, dispositivos de RF y optoelectrónica.
Por ejemplo, los dispositivos GaN-on-Si han mostrado un excelente rendimiento en la gestión de energía, las comunicaciones inalámbricas y la iluminación de estado sólido.
Además, con el avance de la tecnología de fabricación, se espera que GaN-on-Si reemplace los dispositivos tradicionales a base de silicio en una gama más amplia de aplicaciones,promoción de la miniaturización y eficiencia de los dispositivos electrónicos.
Más detalles deGaN en Siuna oblea
| Categoría de parámetros | Parámetro | Valor/rango | En el caso de la |
| Propiedades del material | Ancho de banda de GaN | 3.4 eV | Semiconductores de banda ancha, adecuados para aplicaciones de alta temperatura, alto voltaje y alta frecuencia |
| ancho de banda de silicona (Si) | 1.12 eV | El silicio como material de sustrato proporciona una mejor rentabilidad | |
| Conductividad térmica | 130-170 W/m·K | La conductividad térmica de la capa de GaN y el sustrato de silicio es de aproximadamente 149 W/m·K | |
| Movilidad de los electrones | Se trata de un sistema de control de las emisiones de CO2 | La movilidad electrónica de la capa de GaN es mayor que la del silicio | |
| Constante dieléctrica | 9.5 (GaN), 11.9 (Si) | Constantes dieléctricas de GaN y silicio | |
| Coeficiente de expansión térmica | 5Se aplicarán las siguientes medidas: | Los coeficientes de expansión térmica del GaN y el silicio no coinciden, lo que puede causar estrés. | |
| Constante de red | 3.189 Å (GaN), 5.431 Å (Si) | Las constantes de la red de GaN y Si no coinciden, lo que puede conducir a dislocaciones. | |
| Densidad de dislocación | 108-109 cm−2 | Densidad de dislocación típica de una capa de GaN, según el proceso de crecimiento epitaxial | |
| Dureza mecánica | 9 de Mohs | La dureza mecánica del nitruro de galio proporciona resistencia al desgaste y durabilidad | |
| Especificaciones de las obleas | Diámetro de la oblea | 2 pulgadas, 4 pulgadas, 6 pulgadas, 8 pulgadas | Tamaños comunes de las obleas de GaN-on-Si |
| espesor de la capa de GaN | 1 a 10 μm | Depende de los requisitos específicos de la aplicación | |
| espesor del sustrato | 500-725 μm | espesor típico del sustrato de silicio, soportando la resistencia mecánica | |
| La rugosidad de la superficie | < 1 nm RMS | La rugosidad de la superficie después del pulido garantiza un crecimiento epitaxial de alta calidad | |
| Alturas de los escalones | < 2 nm | La altura del paso de la capa de GaN afecta el rendimiento del dispositivo | |
| Página de guerra | < 50 μm | La curvatura de la oblea afecta a la compatibilidad del proceso de fabricación | |
| Propiedades eléctricas | Concentración de electrones | 1016 a 1019 cm−3 | Concentración de doping de tipo n o p de la capa de GaN |
| Resistencia | 10−3-10−2 Ω·cm | Resistividad típica de las capas de GaN | |
| Descomposición del campo eléctrico | 3 MV/cm | La alta intensidad del campo eléctrico de descomposición de la capa GaN es adecuada para dispositivos de alto voltaje | |
| Rendimiento óptico | longitud de onda de la emisión | 365 a 405 nm (luz UV/luz azul) | La longitud de onda de emisión de los materiales GaN, utilizados en dispositivos optoelectrónicos como LED y láseres |
| Coeficiente de absorción | ~ 104 cm−1 | Coeficiente de absorción del material de GaN en el rango de luz visible | |
| Propiedades térmicas | Conductividad térmica | 130-170 W/m·K | La conductividad térmica de la capa de GaN y el sustrato de silicio es de aproximadamente 149 W/m·K |
| Coeficiente de expansión térmica | 5Se aplicarán las siguientes medidas: | Los coeficientes de expansión térmica del GaN y el silicio no coinciden, lo que puede causar estrés. | |
| Propiedades químicas | Estabilidad química | muy alto | El nitruro de galio tiene una buena resistencia a la corrosión y es adecuado para ambientes hostiles |
| Tratamiento de la superficie | Sin polvo y sin contaminación | Requisitos de limpieza de la superficie de la oblea de GaN | |
| Propiedades mecánicas | Dureza mecánica | 9 de Mohs | La dureza mecánica del nitruro de galio proporciona resistencia al desgaste y durabilidad |
| Módulo de Young | Se aplicarán las siguientes medidas: | El módulo de Young de GaN y silicio, que afecta a las propiedades mecánicas del dispositivo | |
| Parámetros de producción | Método de crecimiento epitaxial | Se trata de los siguientes tipos de productos: | Métodos comunes para el crecimiento epitaxial de capas de GaN |
| Rentabilidad | Depende del control del proceso y del tamaño de la oblea. | La tasa de rendimiento se ve afectada por factores como la densidad de dislocación y la curvatura | |
| Temperatura de crecimiento | 1000 a 1200°C | Temperaturas típicas para el crecimiento epitaxial de las capas de GaN | |
| Tasa de enfriamiento | Refrigeración controlada | Para evitar el estrés térmico y la deformación, la velocidad de enfriamiento generalmente se controla |
Muestras deGaN en Siuna oblea
*Mientras tanto, si usted tiene cualquier otro requisito, por favor no dude en ponerse en contacto con nosotros para personalizar uno.
Sobre nosotros y la caja de embalaje
Sobre nosotros
Nuestra empresa, ZMSH, se especializa en la investigación,
producción, procesamiento y ventas de sustratos de semiconductores
y materiales ópticos de cristal.
Tenemos un equipo de ingeniería experimentado, experiencia en
gestión, equipo de procesamiento de precisión e instrumentos de
prueba,que nos proporciona capacidades extremadamente fuertes en el
procesamiento de productos no estándar.
Podemos investigar, desarrollar y diseñar varios productos nuevos
de acuerdo con las necesidades del cliente.
La empresa se adherirá al principio de "centrada en el cliente,
basada en la calidad" y se esforzará por convertirse en una empresa
de alta tecnología de primer nivel en el campo de los materiales
optoelectrónicos.
Sobre la caja de embalaje
Dedicados a ayudar a nuestros clientes, usamos plástico de espuma
de obleas para empacar.
Aquí hay algunas fotos de estos.
Recomendaciones de productos similares
1.4 pulgadas 6 pulgadas GaN-en-Si GaN-en-SiC Epi obleas para la aplicación de RF
2.2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um Capa de oxidación húmeda seca 100nm 300nm
Preguntas frecuentes
1P: ¿Qué pasa con el costo del GaN en las obleas de Si en comparación con otras obleas?
R: En comparación con otros materiales de sustrato, como el carburo de silicio (SiC) o el zafiro (Al2O3), las obleas de GaN a base de silicio tienen obvias ventajas de coste, especialmente en la fabricación de obleas de gran tamaño.
2P: ¿Qué pasa con las perspectivas futuras de GaN en las obleas de
Si?
R: Las obleas GaN sobre Si están reemplazando gradualmente a la
tecnología tradicional basada en silicio debido a su rendimiento
electrónico superior y rentabilidad,y están desempeñando un papel
cada vez más importante en muchos de los campos anteriores.
