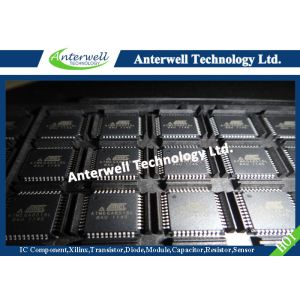

Microcontrolador de 8 bits de los chips CI programables AVR de ATMEGA8515L-8AU con el flash programable del En-sistema de los bytes 8K

Microcontrolador de 8 bits con 8K Bytes Flash programable en el sistema

ATmega8515

ATmega8515L

Caracteristicas

• Microcontrolador AVR® de 8 bits de alto rendimiento y bajo consumo

• Arquitectura RISC

- 130 Instrucciones de gran alcance

- Ejecución de ciclo de reloj más simple

- 32 x 8 registros de trabajo de propósito general

- Operación totalmente estática

- Hasta 16 MIPS Rendimiento a 16 MHz

- Multiplicador On-chip de 2 ciclos

• Programa no volátil y memorias de datos

- 8K Bytes de In-System Auto-programable Flash Resistencia: 10.000 ciclos de escritura / borrado

- Sección de código de arranque opcional con bits de bloqueo independientes Programación en el sistema mediante On-chip

Operación de lectura-mientras-escribe del programa de inicio

- 512 bytes EEPROM Resistencia: 100.000 ciclos de escritura / borrado

- 512 bytes SRAM interna

- Hasta 64K Bytes Espacio de memoria externa opcional

- Bloqueo de programación para la seguridad del software

• Funciones periféricas

- Un temporizador / contador de 8 bits con Prescaler independiente y modo de comparación

- Un temporizador / contador de 16 bits con Prescaler independiente, modo de comparación y modo de captura

- Tres canales PWM

- Serie USART programable

- Interfaz serie SPI maestro / esclavo

- Temporizador de vigilancia programable con un oscilador de chip integrado

- Comparador Analógico On-chip

• Características especiales del microcontrolador

- Restablecimiento de encendido y detección de apagado programable

- Oscilador RC Calibrado Interno

- Fuentes de Interrupción Externa e Interna

- Tres modos de reposo: inactivo, apagado y en espera

• E / S y paquetes

- 35 líneas de E / S programables

- PDIP de 40 clavijas, TQFP de 44 hilos, PLCC de 44 hilos y 44 hilos QFN / MLF

• Tensiones de funcionamiento

- 2.7 - 5.5V para ATmega8515L

- 4.5 - 5.5V para ATmega8515

• Calificaciones de velocidad

- 0 - 8 MHz para ATmega8515L

- 0 - 16 MHz para ATmega8515

Índices absolutos máximos*

Temperatura de funcionamiento -55 ° C a + 125 ° C

Temperatura de almacenamiento ........................................ -65 ° C a + 150 ° C

Voltaje en cualquier Pin salvo RESET

Con respecto a tierra ................................- 0.5V a VCC + 0.5V

Tensión en RESET con respecto a tierra ......- 0.5V a + 13.0V

Tensión de funcionamiento máxima ............................................ 6.0V

Corriente CC por pin de E / S ........................................... 40,0 mA

CC Puertos de corriente VCC y GND ................................ 200.0 mA

* AVISO: Los esfuerzos más allá de los enumerados en "Valores Máximos Absolutos" pueden causar daños permanentes al dispositivo. Esta es una clasificación de tensión solamente y el funcionamiento funcional del dispositivo en estas u otras condiciones más allá de las indicadas en las secciones operacionales de esta especificación no está implícito. La exposición a condiciones de calificación máximas absolutas durante períodos prolongados puede afectar la fiabilidad del dispositivo.

Configuraciones de Pin

Figura 1. Pintura ATmega8515

PDIP

TQFP / MLF

PLCC

Diagrama de bloques
