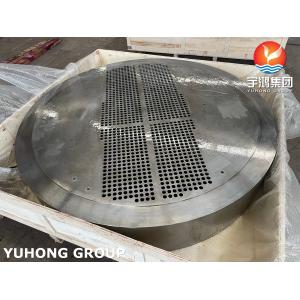

ASME SA516-2021 Gr.70N Tubesheet inmóvil OD.1640 X THK 292.1M M para el cambiador de calor

ASME SA516-2021 Gr.70N Tubesheet inmóvil OD.1640 x THK 292.1M M para el cambiador de calor

La hoja de tubo es un componente esencial de una cáscara y de un cambiador de calor del tubo porque debe apoyar y aislar el líquido dentro de ellos de otro fluir del líquido

a través de la cáscara. En algunos casos, donde está particularmente importante evitar que el líquido del tubo se mezcle con el líquido de la cáscara, una hoja de tubo doble pudo ser instalada

dentro del cambiador.

Método de análisis de Tubesheet

Exhibe el estándar para utilizar para el análisis:

• TEMA - Asociación tubular de los fabricantes del cambiador

• ASME - sección VIII de ASME, división 1, sección UHX o sección VIII, división 2, parte 4 de ASME

• La opción seleccionada en código del diseño determina si el software utiliza la división 1 o la división 2.

• Paladio 5500 (código británico) - código de recipiente del reactor británico, sección 3,9, cambiador de calor plano Tubesheets

• EN-13445

Tipo del cambiador

Seleccione el tipo de cambiador de calor.

• El tubo en forma de "u" tiene solamente un tubesheet. Los tubos están doblados bajo la forma de “U.” que puede el paquete quitado para el mantenimiento, pero el interior del tubo es más duro de limpiar debido a la curva.

• Fijado tiene dos tubesheets que se fijen en cada extremo del cambiador y sean conectados el uno al otro por los tubos rectos. Los tubesheets están inmóviles, la extensión termal tan diferenciada puede convertirse entre la cáscara y los tubos. Una junta de dilatación se requiere a veces para absorber el crecimiento termal. Usted debe seleccionar un tipo fijo de cambiador del tubesheet para realizar el análisis de elemento finito (YUHONG) en juntas de dilatación.

• La flotación tiene un tubesheet se fije que (inmóvil) y uno que esté libre de moverse. Porque los flotadores de un tubesheet, cualquier extensión termal diferenciada entre la cáscara y los tubos se absorben. Esta categoría de cambiadores es la más versátil y también la más costosa. Los tubos se pueden también limpiar comparados fácilmente a los cambiadores del tubo en forma de "u".

Grados materiales de ASME SA516 cuatro
