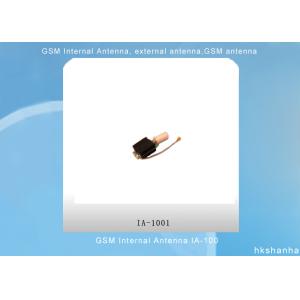

Módulo interno IA-100 de la antena del G/M GPRS

Módulo interno IA-100 de la antena del G/M GPRS
No. del artículo: IA-100
Nombre de producto: Módulo de la antena del G/M

Descripción
Las especificaciones de este producto se aplican a la antena helicoidal integrada por hélice en el material dieléctrico y el mecanismo que conduce usados para el sistema de comunicación inalámbrico. Éntrenos en contacto con por favor al usar este producto para cualquier otro uso que descrito en el antedicho.

Especificación
1. especificaciones
Eléctrico
Frecuencia de la operación
-824MHz~960MHz
-1710MHz~1990MHz

VSWR en el espacio libre
-2,9 @ 824 megaciclos
-3,4 @ 960 megaciclos
-1,8 @ 1710 megaciclos
-2,5 @ megaciclos 1990

Impedancia
-50Ω

Manejo de la potencia
- Energía de entrada máximo de 1,5 vatios.

Modelo de radiación
- Dibujos atados para la referencia

Mecánico
- Dibujo atado para la referencia

2. Condición ambiental
Temperatura de la operación
En la gama de temperaturas de -35°C~+85°C, el dispositivo satisfará las especificaciones eléctricas.

Resistencia de la humedad
El dispositivo se sujeta hasta la humedad relativa del 90%~95% en 40°C±2°Cfor 96+2/-0 H. que deseca en 25°C±5°Cand menos la humedad relativa del than65% para 2+2/-0 H. Después de deseque el dispositivo satisfará las especificaciones eléctricas.

Resistencia de la vibración
El dispositivo adentro sujetó a la vibración del barrido en cada uno de tres aviones mutuamente perpendiculares. La frecuencia será variada dentro de 10Hz~55Hz con la amplitud doble de 1.5m m. El tiempo del barrido de la frecuencia será 120 Min. que el dispositivo satisfará las especificaciones eléctricas después de la prueba.

Prueba de descenso
Sin funcionamiento eléctrico y mecánico cambie después de 5 descensos bajo altura de 1,5 m.

3. Condiciones que sueldan
El soldar de flujo
La temperatura máxima y el tiempo de soldar está como figura mostrada. La condición que suelda debe estar dentro de la línea oblicua área. En caso de que se repita el soldar, el tiempo máximo se debe acumular tiempo. Y la condición estándar el soldar de flujo se muestra en figura. La temperatura en figura debe ser la temperatura en-hacia fuera el terminal del dispositivo.

El soldar mecánico
Precalentamiento de temperatura: 120°C
Precalentamiento de tiempo: 60s.~300s.
Temperatura que suelda: 340°C± 5°C
Tiempo que suelda: 5s. máximo por cada terminal

4. Avisos
Condiciones del ambiente
Este producto se diseña para el uso del equipo eléctrico en el ambiente (temperatura, humedad, presión atmosférica y etc.) especificado en este dibujo de la aprobación: no puede ser utilizado en los ambientes siguientes o bajo condiciones siguientes:

Aire ambiente que contiene el gas corrosivo (Cl2, H2S, NH3, SOX, NOX, etc.)
Aire ambiente que contiene el gas volátil o combustible.
En el líquido (agua, aceite, solución química, solventes orgánicos, etc.)
En ambientes con una alta concentración de partículas aerotransportadas.
En luz del sol directa. Otros ambientes similares a las condiciones antedichas.
Entre en contacto con el fabricante antes de usar el producto en un de los sobre ambientes o debajo de un de los sobre la condición

Limitación de usos
Éntrenos en contacto con por favor antes de usar nuestros productos para los usos enumerados debajo de cuáles requieren especialmente la alta confiabilidad para la prevención de los defectos que pudieron causar directamente daño a la vida, al cuerpo o a la propiedad de los terceros.

Equipo de aviones
Equipo aeroespacial
Equipo submarino
Equipamiento médico
Equipo de transporte
Equipo de la prevención/de la prevención de la delincuencia de desastre
Equipo de proceso de datos
Uso de la complejidad similar y/o con confiabilidad
Los requisitos a los usos enumeraron en el antedicho
Pease se asegura de que su producto se haya evaluado y se haya confirmado contra sus especificaciones cuando nuestro producto se monta a su producto.
Todos los artículos y parámetros en esta especificación de producto se han prescrito en la premisa que nuestro producto está utilizado para el propósito, bajo condición y en el ambiente convenido en entre usted y nosotros. Le piden no utilizar nuestro producto que se desvía de tal acuerdo.
Vuélvanos por favor un duplicado de esta especificación de producto con su firma del recibo. Si el duplicado no se vuelve en el plazo de dos meses, esta especificación de producto será juzgada para haber sido recibida por usted.
Consideramos no apropiado incluir otras condiciones para la garantía de la transacción en producto las condiciones tales como la cláusula de garantía, cláusula de la responsabilidad por la fabricación de un producto, condiciones a menos que se basen en la regulación gubernamental o se indican en un acuerdo de contrato separado.
Este diseño de producto se ha protegido bajo patentes de China ZL200520028400-x y de Taiwán M274657
