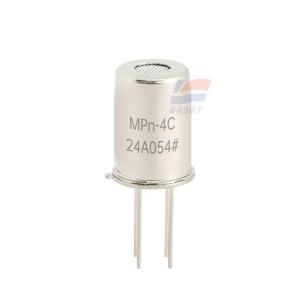

Sensor de gas inflamable de metano MPn-4C CH4 para el proceso de fabricación
Gas objetivo: CH4, metano, gas natural, gas de pantano
- Rango de detección: 300 - 10000 ppm (metano, gas natural)
- Principio de detección: semiconductor
- Características: Alta sensibilidad al gas CH4, excelente capacidad anti-interferencia, excelente estabilidad
- Proceso de fabricación: adopta un proceso de fabricación de película gruesa de múltiples capas que integra un electrodo de calentamiento,un electrodo de medición y una capa sensible al gas de un semiconductor de óxido metálico en un sustrato cerámico de Al2O3,, y lo encapsula en una carcasa metálica.
- Principio de funcionamiento: cuando el gas detectado está presente en el aire ambiente, la conductividad del sensor cambiará, y cuanto mayor sea la concentración del gas,cuanto mayor sea la conductividad del sensor,Este cambio de conductividad puede convertirse en una señal de salida correspondiente a la concentración del gas mediante un circuito simple.
- Aplicación: ampliamente utilizado en dispositivos de monitorización de fugas de gas combustibles, sistemas de detección de incendios/seguridad para uso doméstico, industrial y comercial; alarma de fugas de gas inflamables, detector de fugas de gas, etc.
| Modelo |
Se trata de un sistema de control de la calidad. |
| Gas objetivo |
CH4, gas natural, gas de pantano |
| Rango de detección |
300 - 10000 ppm (metano, gas natural) |
| Principio de detección |
Semi-conductores |
| Condiciones del circuito estándar |
Válvula de voltaje VC ≤ 24 V DC
Voltado del calentador VH 5 V ± 0,1 V CA o CC
Resistencia a la carga RL ajustable |
| Consumo de calor |
PH ≤ 350 mW |
| Resistencia sensible |
RS 1 kΩ - 20 kΩ (en 5000 ppm de CH4) |
| Sensibilidad |
S = RS (en el aire) / RS (5000 ppm CH4) ≥ 8 |
| Pendiente de concentración |
α ≤ 0,6 (R5000 ppm / R1000 ppm CH4) |
| Condiciones de ensayo estándar |
Temperatura 20 °C ± 2 °C; Humedad 55 % ± 5 % RH |
| Circuito de ensayo estándar |
VC: 5 V ± 0,1 V; VH: 5 V ± 0,1 V |
| Tiempo de precalentamiento |
No menos de 48 horas |
| Contenido de O2 |
21 % (no menos del 18 %) |
| Duración de vida |
10 años |
| Tipo de sensor |
Con superficie plana |
| Encapsulación estándar |
Capuchón de metal |
