Artículos	Parámetros básicos
Marca	HENGXIANG
Tipo del codificador	Codificador ampliado
Diámetro externo	51m m
Grueso	29m m
Dimensión de la instalación	diámetro 40m m
Longitud del eje	16m m
Diámetro sólido del eje	8m m (forma de D)
Resolución	1000; 1024; 1200; 1250; 1440; 2000; 2048; 2500; 2880; 3000; 3600;
	4096; 5000; 5760; 8192; 10000; 11520; 16384; 20000; 23040
	1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2048/4; 2048/6;
	2048/8; 4096/4; 4096/6; 4096/8; 8192/4; 8192/6; /8192/8
Fase de salida	Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, w
Voltaje de fuente	DC5V; DC8-30V
Outlettype	Cable hacia fuera de la parte posterior
	Zócalo hacia fuera de la parte posterior
	Cable hacia fuera de la parte posterior con el zócalo
Modo de salida	NPN&PNP
	Salida del voltaje
	Salida de vaivén
	Salida de la diferencia (TTL, HTL, RS422)
Consumo actual	100mA MAX
Frenquency superior de la respuesta	300KHZ
Ondulación permisible	≤3%rms
Voltaje de la carga	≤DC30V
Tierra	no conectar con el codificador
Marca al ratio de espacio	el 45% al 55%
comenzar el esfuerzo de torsión	menos de 5 x 10-3 N.m
Momento de Intertia	menos que 3x 10-6kg.m2
Carga de eje	60N radial; 60N axial
Revolución superior	3000RPM; IP65≤2000r RPM
Llevar vida	1.5x109 revs en la carga clasificada (100000hours en 2500RPM)
Temperatura ambiental	Funcionamiento: - 20 ~+80°; almacenamiento: - 25 ~+90°
Humedad ambiental	Funcionamiento y almacenamiento: 35-85%RH (noncondensing)
Vibración (aguante)	Amplitud 0.75m m, 5-55Hz, 2 horas para de tres ejes individualmente
Calcetín (aguante)	490m/s2, ms 11 tres veces para X, Y, dirección de Z individualmente
Material del eje	Acero inoxidable
Shell Material	Fundición de aluminio del diámetro
Longitud de cable	1000m m (cable con proteger)
Grado de la protección	IP50; IP65
Longitud de cable	el 1M (la longitud de cable se podría añadir apropiadamente cerca
	requiera, pero necesita el pago individualmente)
Certificación	CE
paquete	Caja del cartón
Peso neto	Sobre 300g (con el paquete)

Descripción de productos

Modelo Selection Guide

Número de modelo del codificador S52 para la referencia:

S52-T2N1024 DC12V

S52-Q2F2048 DC30V

S52-TE3V1200 DC8-30V

S52-T3F5760 DC24V

S52-Q4E8192 DC5V

S52- TE4C5000

S52-T6C3600

S52-Q6E2000

S52-TE3PH10000

S52-T12C1024/4 DC5V

S52-Q12E2048/6 DC8-30V

S52-T6E12C4096/8 DC5V

Dimensiones de fabricación

Empaquetado del producto

Uso del producto

Sobre fábrica

La electrónica Co., Ltd de ShanghaiHengxiangOptical, situado en Shangai, una ciudad internacional de China, disposición en 2001, es una sociedad de alta tecnología de fabricación profesional, un providesresearch y una fabricación, un diseño óptico, mecánico y electrónico el entityintegrating. Ahora hemos acabado la cañería primaria de la fabricación del codificador. Después del desarrollo durante muchos años, los codificadores rotatorios ahora tienen 10 series y sobre 100 clases, popular venta en todo el mundo. Nuestros codificadores rotatorios son ampliamente utilizados para el campo de la automatización, por ejemplo, el mobiliario de oficinas, equipo de la conservación del agua, equipo eléctrico, maquinaria de la materia textil, maquinaria de Carpentrymachinery, de la inyección, Vulcanizateequipment, aparato médico, máquina del CNC, máquina metalúrgica, maquinaria de impresión, máquina de prueba, elevador, empaquetadora serva del motor, etc., y han ganado confianza y la alta reputación de clientes. El codificador de la marca de “HengXiang”, tiene ISO9001: El certificado 2000 del sistema de gestión de la calidad y certificación del CE, por otra parte, tenemos propias patentes de la invención cinco y patentes modelo para uso general cinco, también pasamos el nuevo y de alta tecnología de AchievementsTransformation proyecto de Shangai. Nuestra blanco: El requisito del cliente de la reunión, creando valor social, clientes de servicio atento y la realización provechosa para ambas partes. Acoja con satisfacción sinceramente a todos los clientes para visitar nuestra compañía, para revisar y productos de la marca de “HengXiang” de la aduana.

La reacción de clientes

FAQ

Q: ¿Cuál es su MOQ?
: 1pcs
Q: ¿Cómo pedir su codificador?
: Éntrenos en contacto con, o envíenos por correo electrónico, le contestaremos cuanto antes.
Q: ¿Es usted una fábrica o una empresa comercial?
: somos la fábrica 100% con nuestra marca.
Q: ¿Cuál es su marca?
: HENGXIANG
Q: ¿Puede usted producto nave a nuestro país?
: , Aconseje por favor su destino y código postal, comprobaremos sí el coste de la carga para saber si hay usted inmediatamente.
Q: ¿Cómo conseguir el último precio?
: Éntrenos en contacto con y dígame el codificador la selección modelo.
Q: ¿Cómo seleccionar un modelo correcto del codificador?
: Un modelo correcto del codificador se basa en diversos usos y los parámetros, usted podría entrarnos en contacto con para el soporte técnico si usted tiene cualquier pregunta.
Q: ¿Usted ofrece el soporte técnico?
: Sí, tenemos el técnico profesional que puede solucionar todas sus dudas.
Q: ¿Puede usted fábrica oferta una muestra?
: Sí, la muestra puede ser proporcionada.
Q: ¿Cómo pagar una muestra?
: Actualmente, nuestra fábrica acepta T/T, la tarjeta de crédito, Paypal, Western Union o efectivo.
Q: ¿Usted tiene algunos vídeos de sus productos?
: Sí, usted podría visitar nuestra página de YOUTUBE para los vídeos del codificador.
Q: ¿Cuál es su política de la garantía del producto del codificador?
: garantía de la calidad de 1 año y soporte técnico permanente.
Q: ¿Dónde puedo transferir el catálogo o la ficha técnica del codificador?
: Usted podría visitar nuestra página web oficial o nos envía por correo electrónico directamente a los últimos ficheros.
Q: ¿Qué parámetros se piden antes de pedir un codificador?
: Usted debe conseguir algunos parámetros básicos antes de que usted comience a ordenar. Por ejemplo dimensiones de la instalación, resoluciones, señal del circuito, voltaje de fuente de alimentación, el etc.
Si usted tiene alguna duda en la selección del modelo, usted es agradable entrarnos en contacto con para más ayudante.

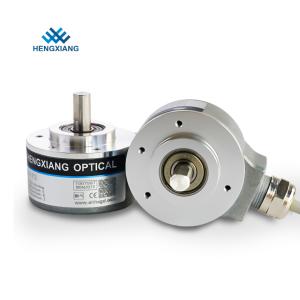

Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V
